Power Windows, Mirrors - Wiring Diagram
83audi02Applies To QUATTRO
(Supersedes Product Circular, Grp. 97, No. 82-01)
Group
WIRING DIAGRAMS
Subject:
Power Windows/Power Mirrors
Part Identifier 64 55/66 79
Key Points
Wiring Diagram
A
Number
83-02
March 10, 1983

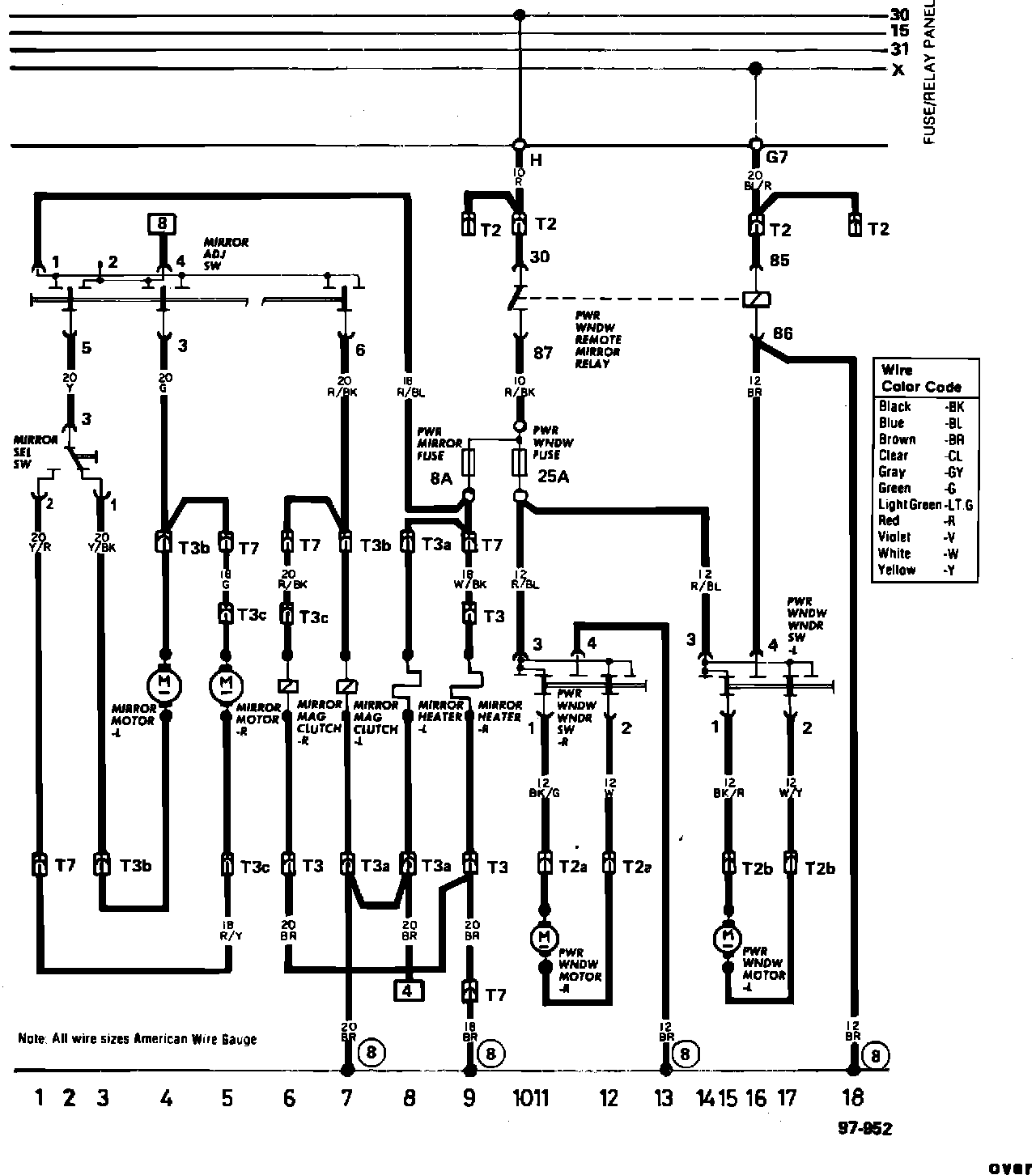

Wiring Diagram
Description Current Track
Mirror adjustment switch 1-7
Mirror heater, (left) 8
Mirror heater (right) 9
Mirror magnetic clutch (left) 7
Mirror magnetic clutch (right) 6
Mirror motor (left) 4
Mirror motor (right) 5
Mirror selector switch 1-3
Power-mirror fuse 9
Power-window fuse 10
Power-window motor (left) 15
Power-window motor (right) 11
Power-window/remote mirror relay 10-16
Power-window-winder switch, (left) 14-17
Power-window-winder switch, (right) 10-12
Wire connectors
T2 - double, behind dash
T2a - double, right door
T2b - double, left door
T3 - three point, right door
T3a - three point, left door
T3b - three point, left door
T3c - three point, right door
T7 - seven point, behind dash
Ground connectors
(8) - behind dash
