Diagram 2/12 (Tracks 141-154)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. How to Read Track Diagrams


Emergency flasher button, Vehicle electrical system control module, Cigarette lighter, 12 V socket





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

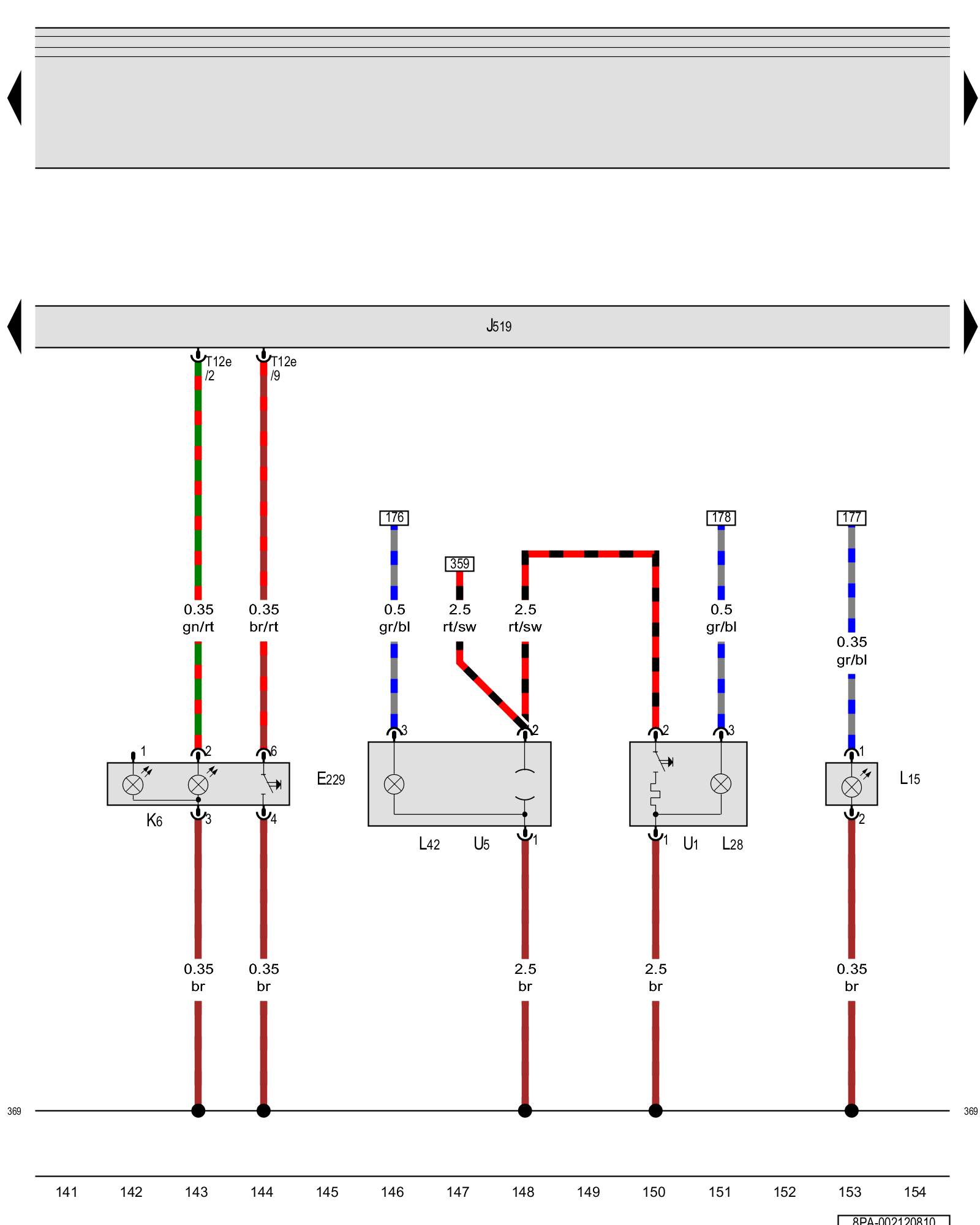

E229 - Emergency flasher button

J519 - Vehicle electrical system control module Control Modules in Interior Of Vehicle

K6 - Emergency flasher indicator lamp

L15 - Ashtray illumination bulb

L28 - Cigarette lighter illumination bulb

L42 - Socket illumination bulb

T12e - 12-pin connector

U1 - Cigarette lighter

U5 - 12 V socket

(369) - Ground connection 4 (in main wiring harness)

Previous Diagram 2/11 (Tracks 127-140)

Next Diagram 2/13 (Tracks 155-168)
