Diagram 2/16 (Tracks 197-210)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. How to Read Track Diagrams

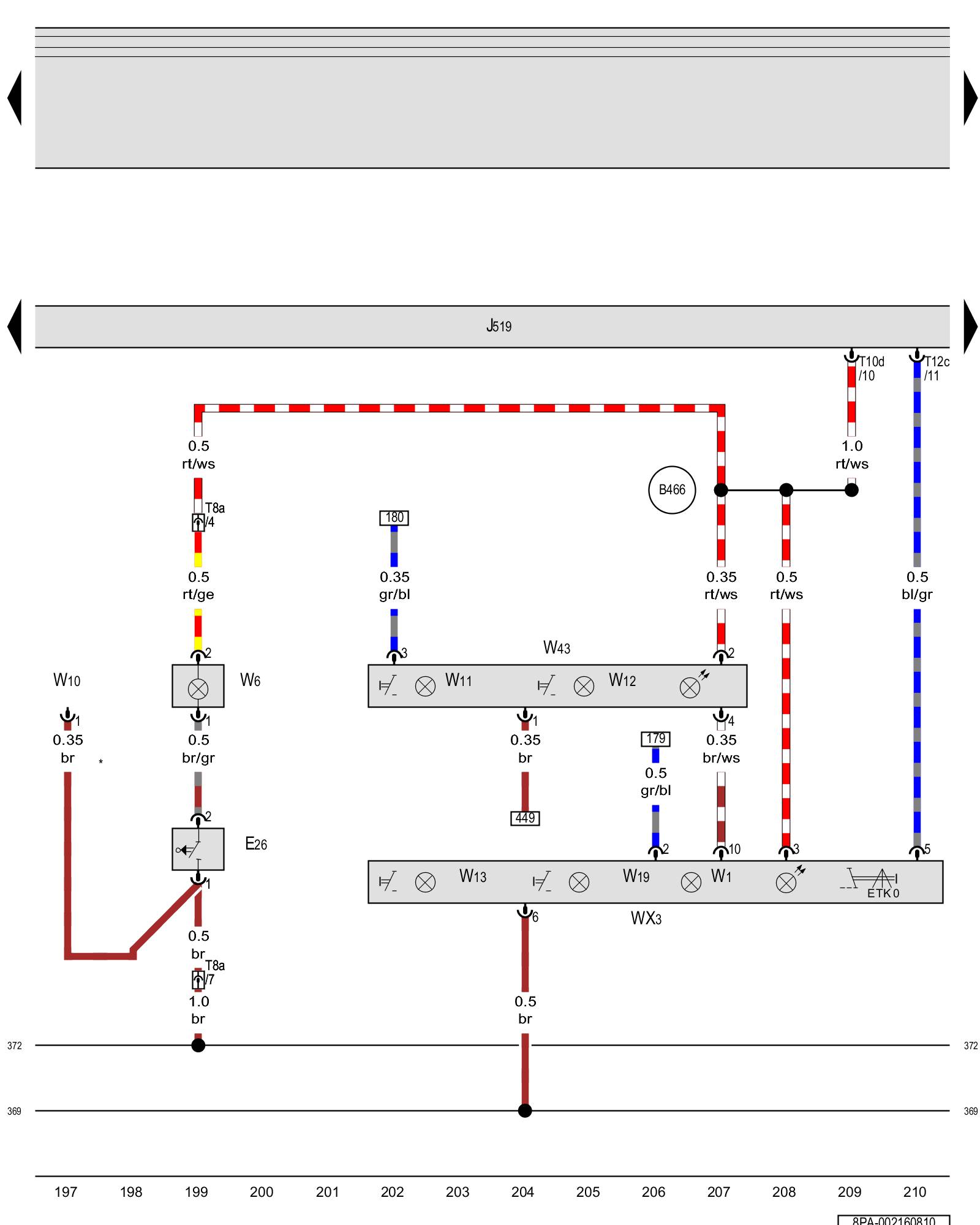

Glove compartment lamp switch, Vehicle electrical system control module, Front roof module, Glove compartment lamp, Right footwell lamp, Rear interior lamp





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

E26 - Glove compartment lamp switch

J519 - Vehicle electrical system control module Control Modules in Interior Of Vehicle

T8a - 8-pin connector, near the glove compartment

T10d - 10-pin connector

T12c - 12-pin connector

W1 - Front interior lamp

WX3 - Front roof module

W6 - Glove compartment lamp

W10 - Right footwell lamp

W11 - Left rear reading lamp

W12 - Right rear reading lamp

W13 - Front passenger reading lamp

W19 - Driver reading lamp

W43 - Rear interior lamp

(369) - Ground connection 4 (in main wiring harness)

(372) - Ground connection 7 (in main wiring harness)

(B466) - Connection 2 (in main wiring harness)

* - Refer to applicable convenience system wiring diagram

Previous Diagram 2/15 (Tracks 183-196)

Next Diagram 2/17 (Tracks 211-224)
