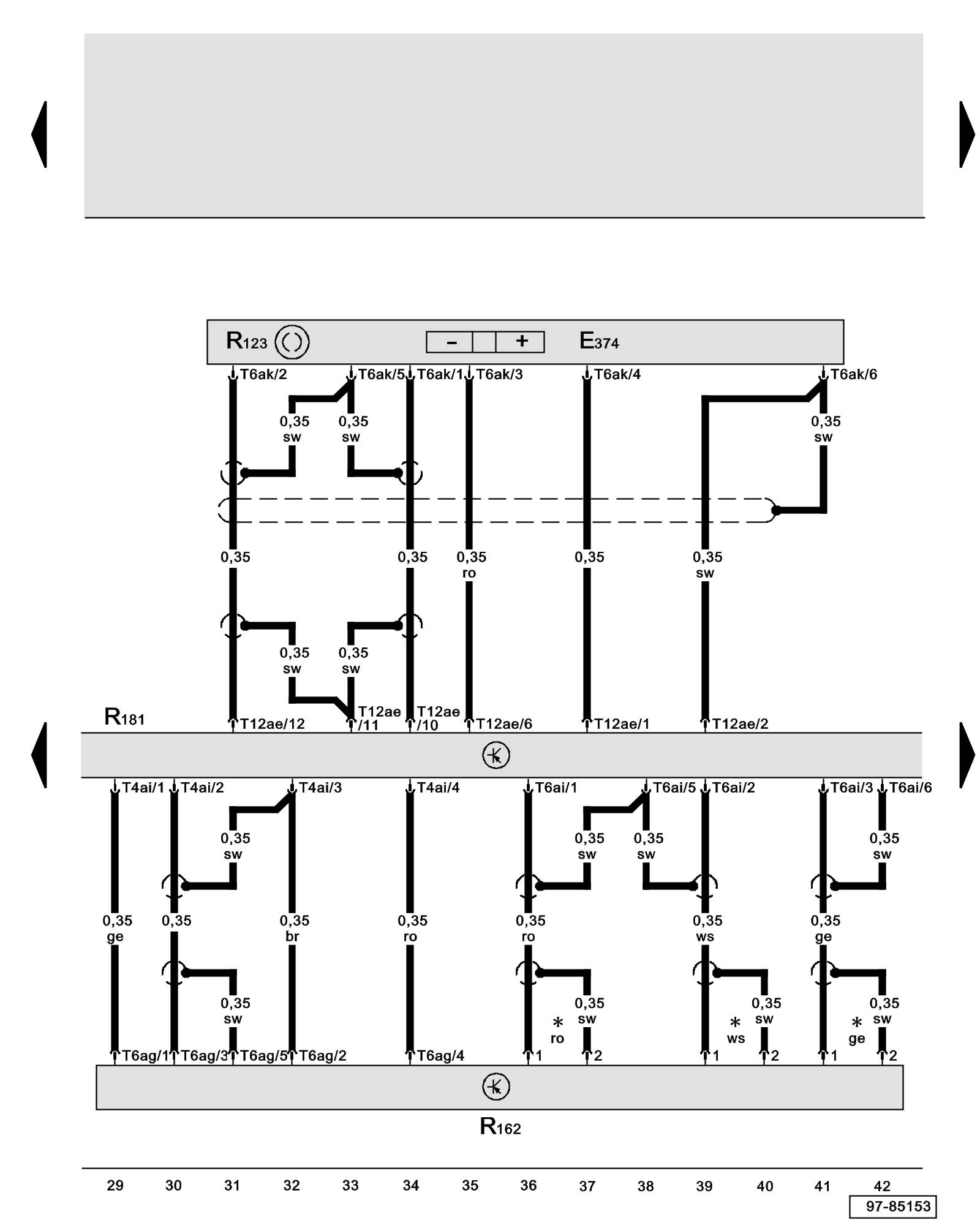

Diagram 115/4 (Tracks 29-42)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Multimedia Signal Splitter, Rear DVD Changer, Left Multimedia Headphones, Driver`s Volume Control Button





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

E374 - Driver`s Volume Control Button

R123 - Left Multimedia Headphones

R162 - Rear DVD Changer

R181 - Multimedia Signal Splitter

T4ai - 4-Pin Connector, black, on Multimedia Signal Splitter

T6ag - 6-Pin Connector, black, on Rear DVD Changer

T6ai - 6-Pin Connector, black, on Multimedia Signal Splitter

T6ak - 6-Pin Connector, black, in rear center console, on Driver`s Volume Control Button

T12ae - 12-Pin Connector, black, below Driver`s Seat

* - Cinch Connector

Previous Diagram 115/3 (Tracks 15-28)

Next Diagram 115/5 (Tracks 43-56)
