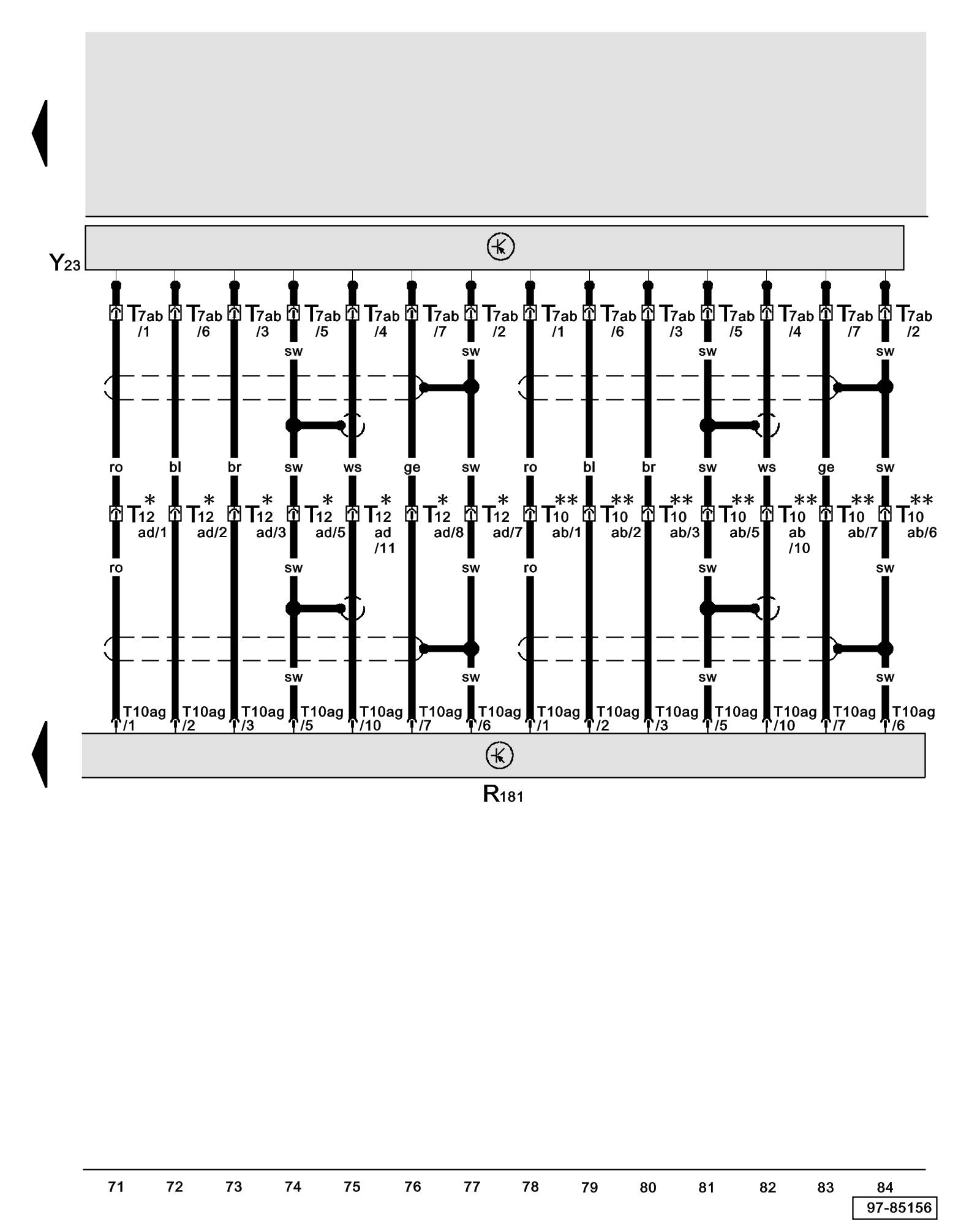

Diagram 115/7 (Tracks 71-84)






IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions


Multimedia Signal Splitter, Multimedia Display Unit





ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink

R181 - Multimedia Signal Splitter

T7ab - 7-Pin Connector, green, in Front Passenger`s Backrest

T10ab - 10-Pin Connector, black, below Front Passenger`s Seat

T10ag - 10-Pin Connector, black, on Multimedia Signal Splitter

T12ad - 12-Pin Connector, black, below Front Passenger`s Seat

Y23 - Multimedia Display Unit

* - with 12-Pin Connector

** - with 10-Pin Connector
