Transmission Component Location

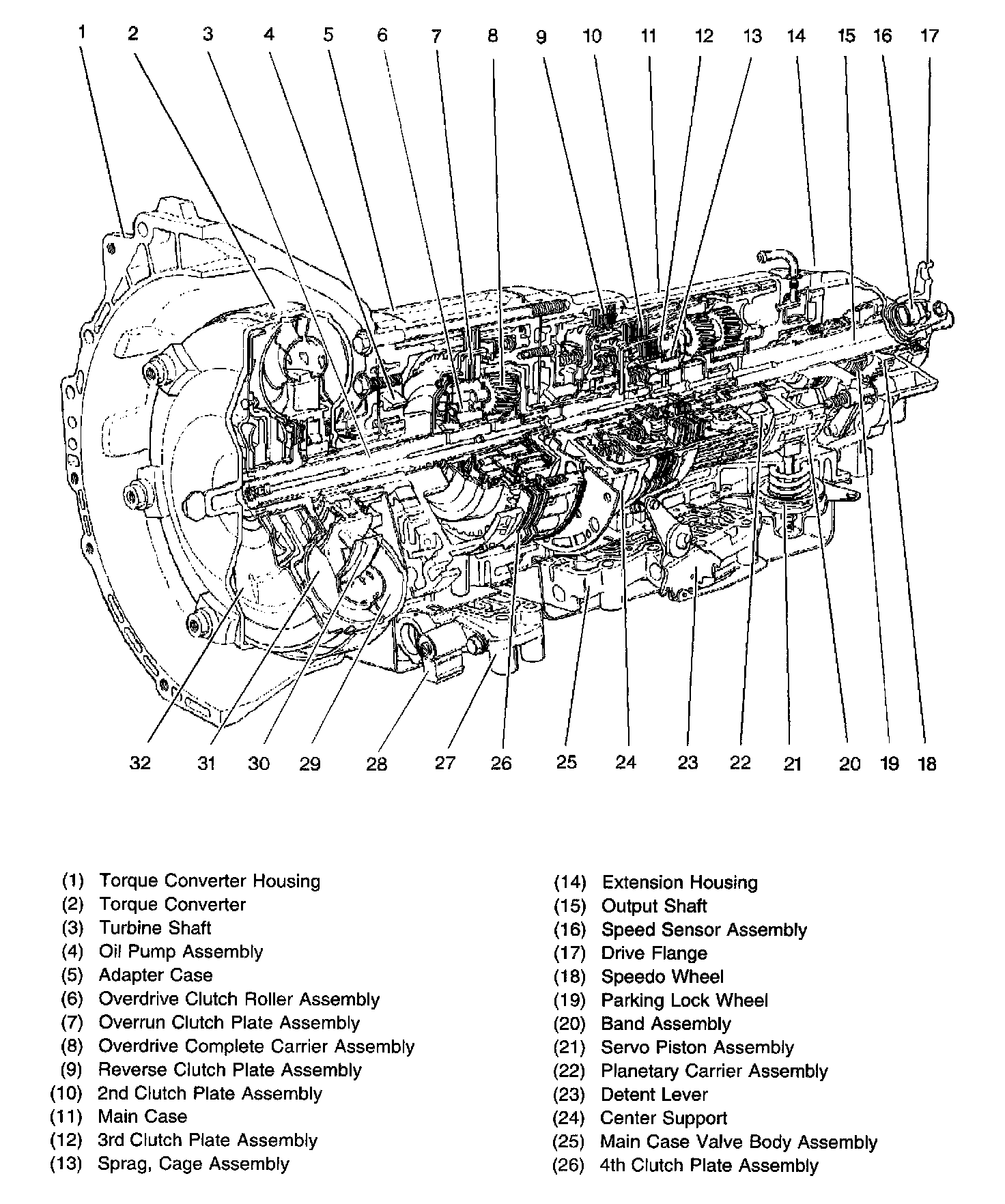

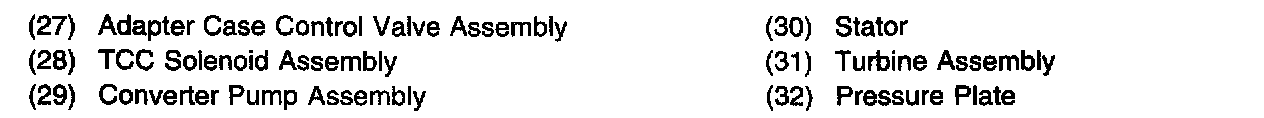

Transmission Major Component Locations

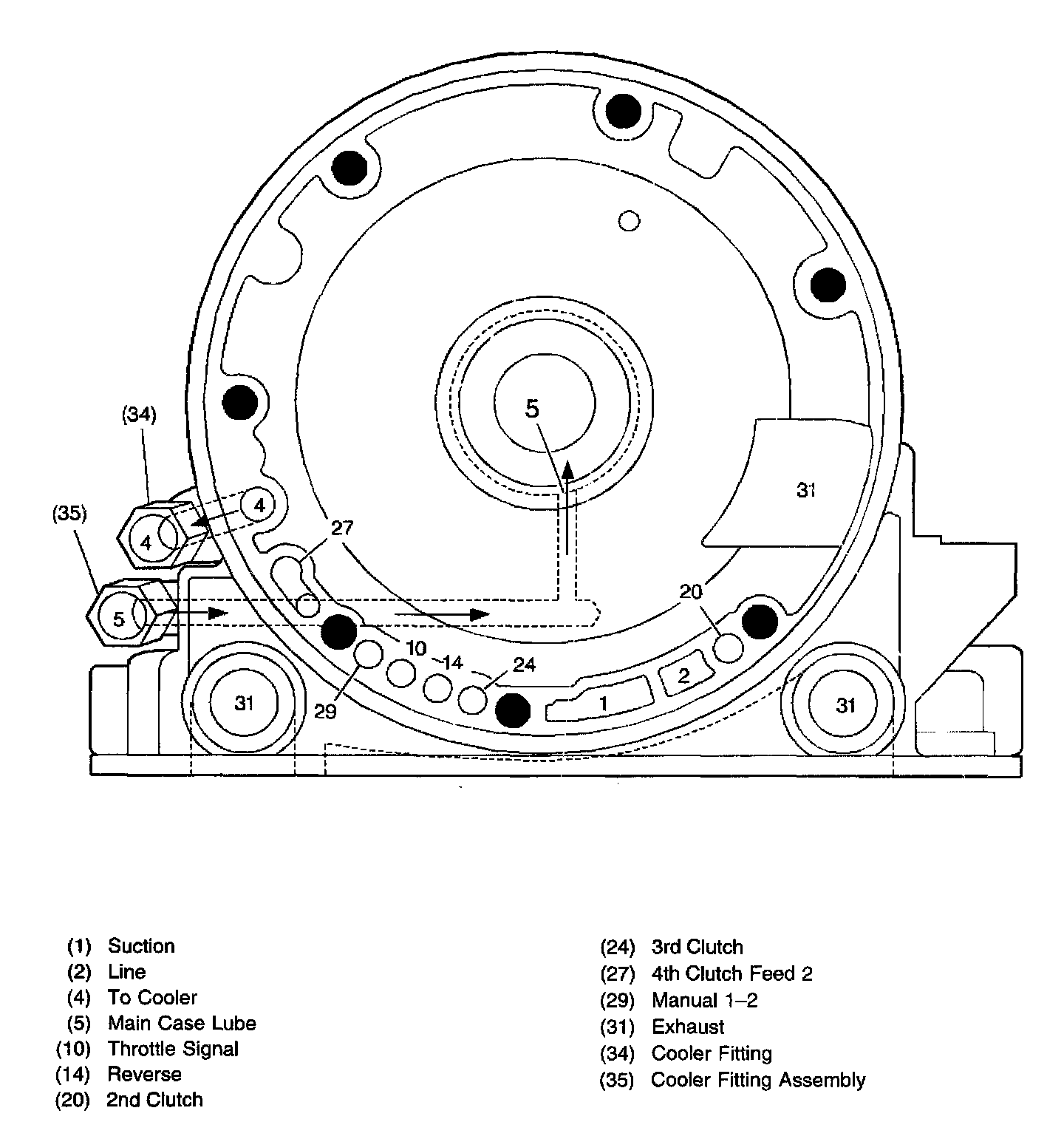

Converter Housing Fluid Passages






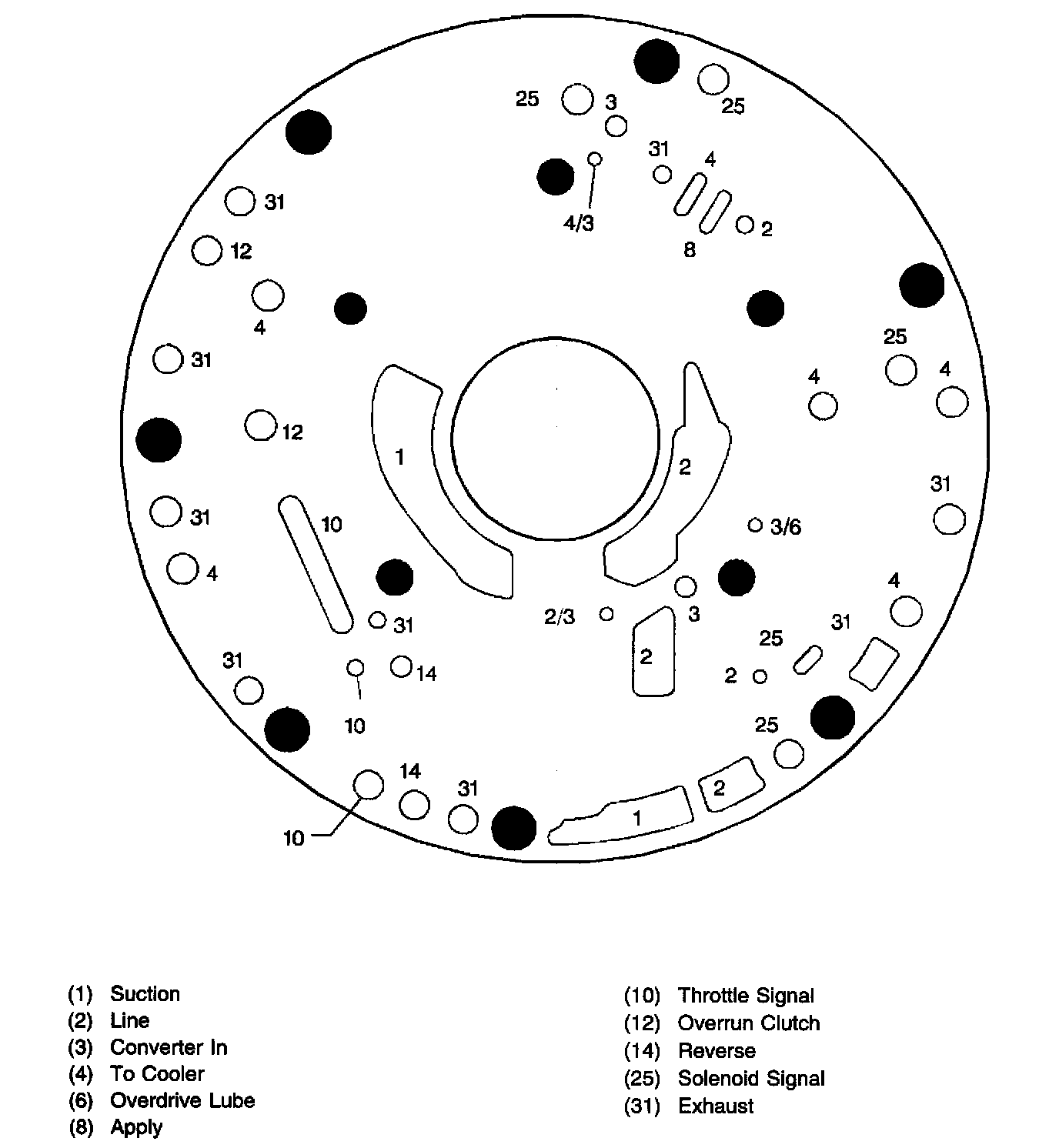

Pump Wear Plate Fluid Passages

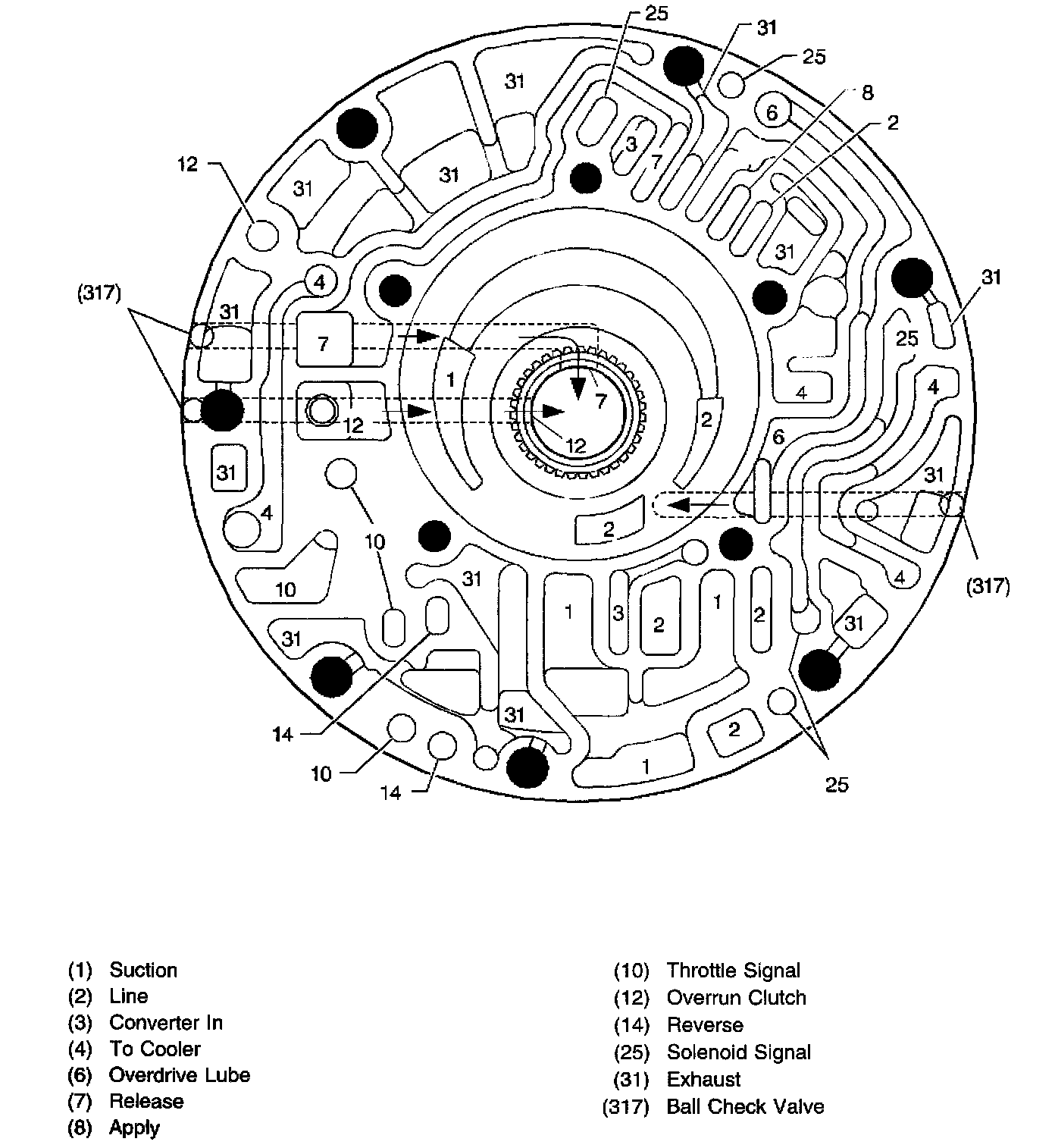

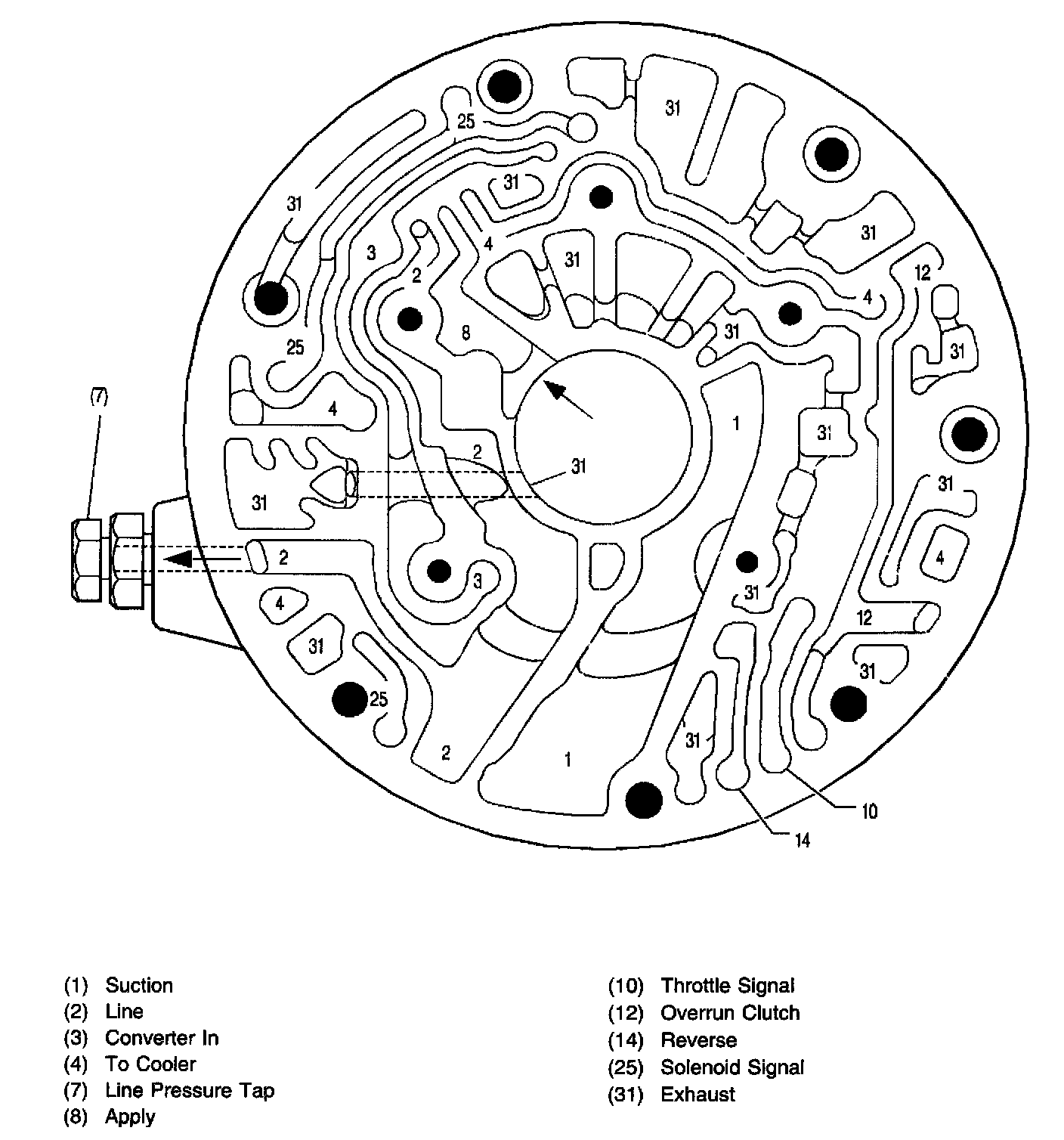

Pump (Converter Housing Side) Fluid Passages






Pump (Adapter Case Side) Fluid Passages

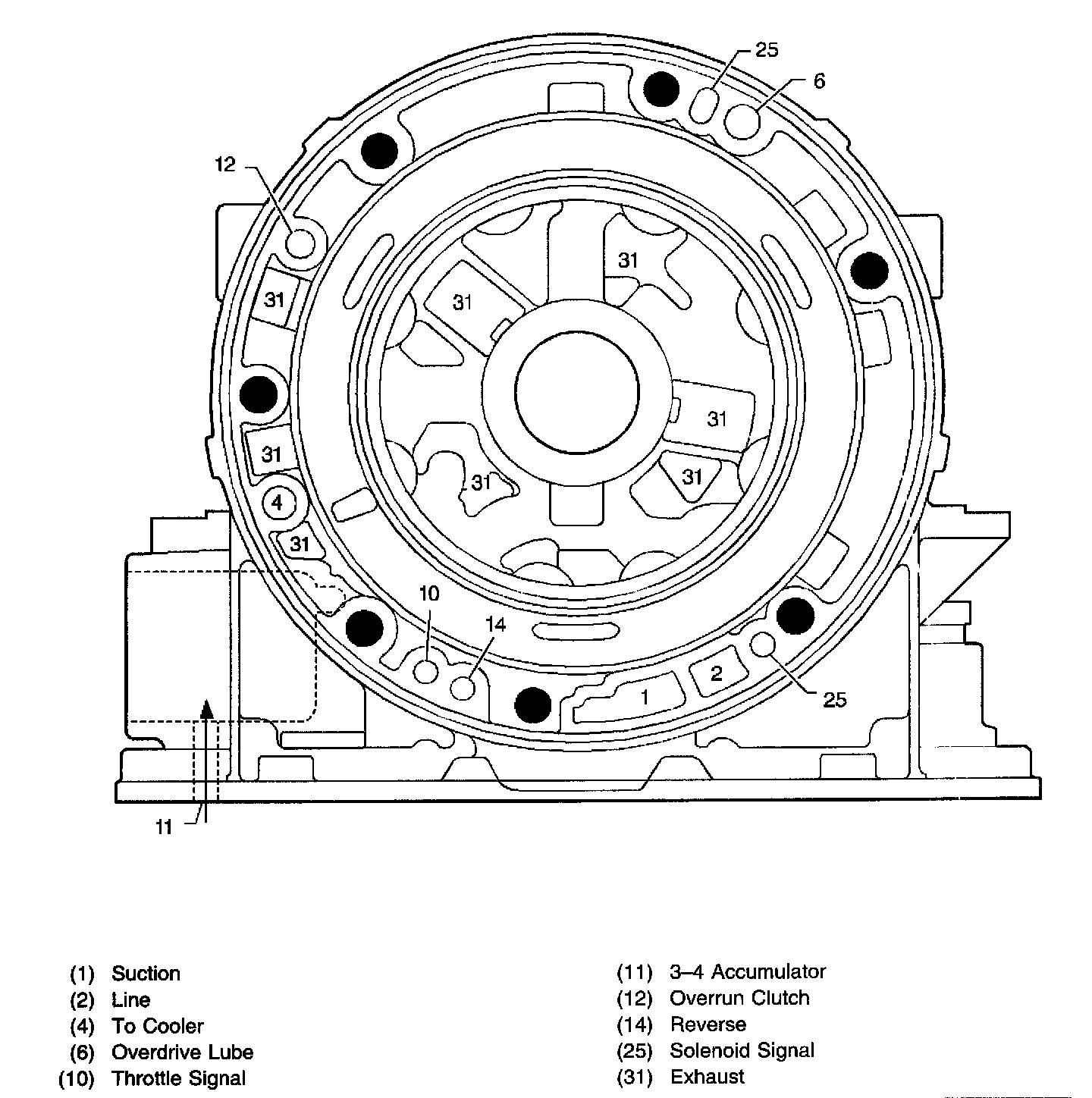

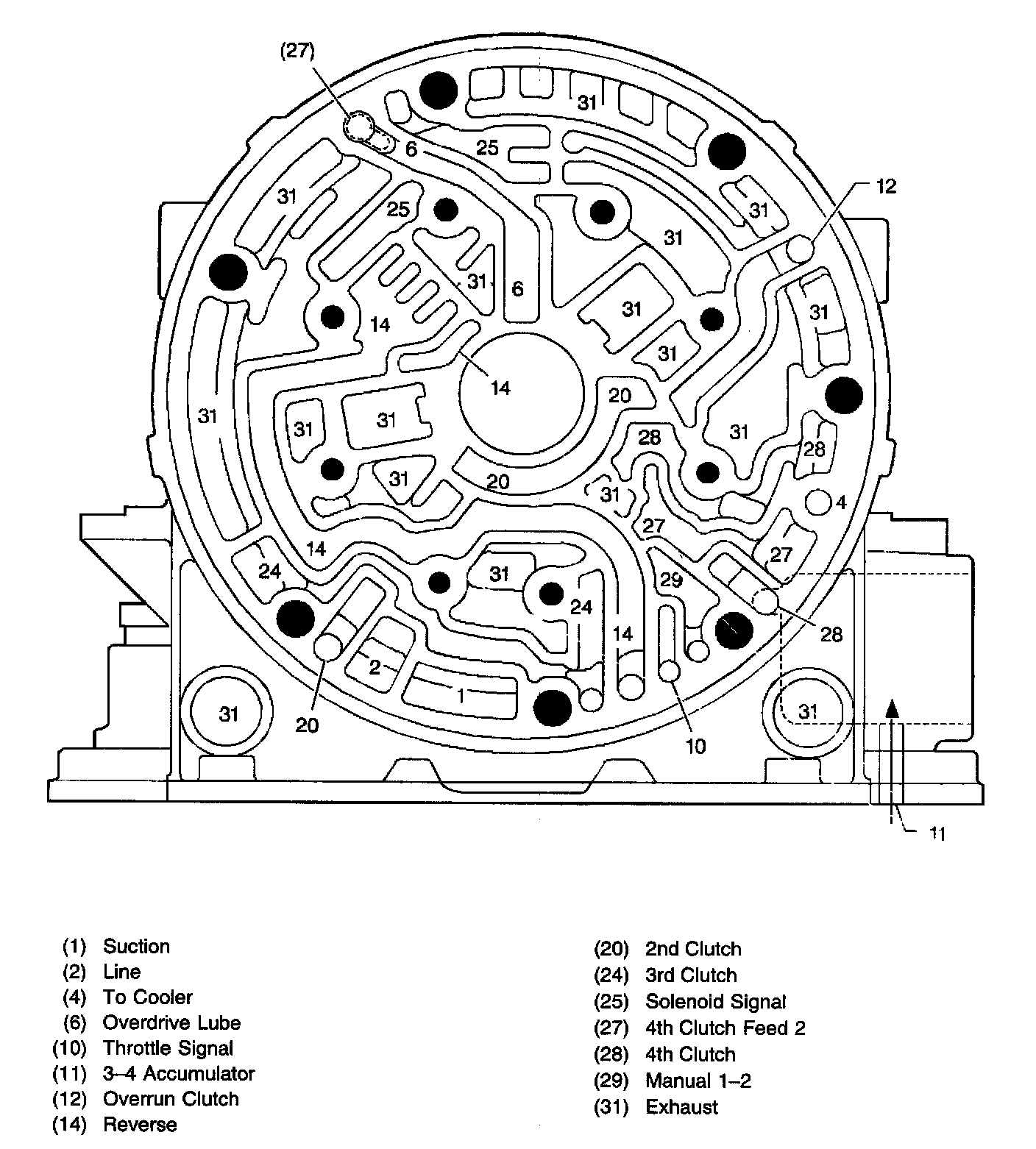

Adapter Case (Pump Side) Fluid Passages






Adapter Case (Censor Support Side) Fluid Passages






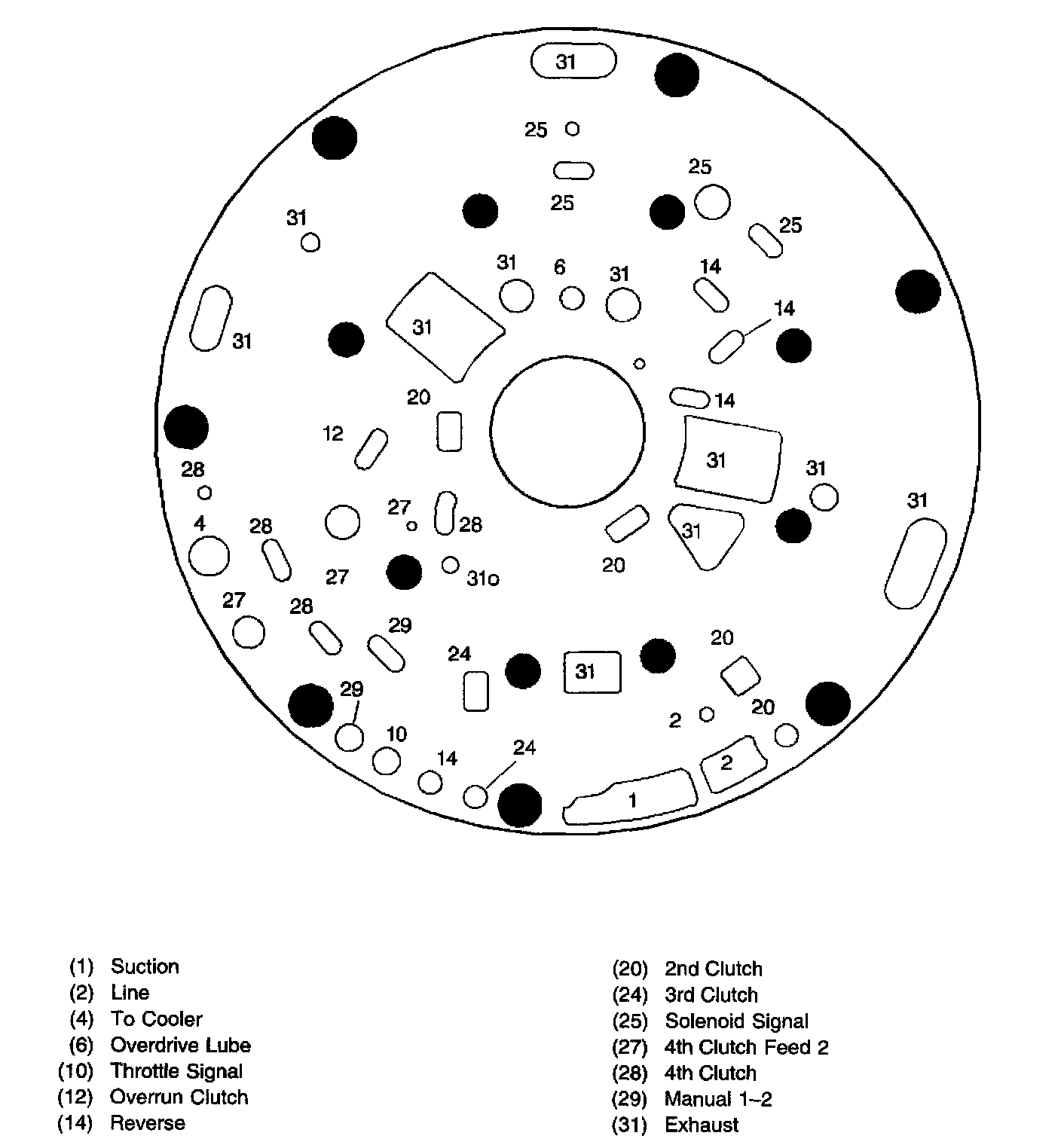

Transfer Plate (Adapter Case Side) Fluid Passages






Center Support (Adapter Case Side) Fluid Passages






Main Case (Adapter Case Side) Fluid Passages






Adapter Case (Valve Body Side) Fluid Passages






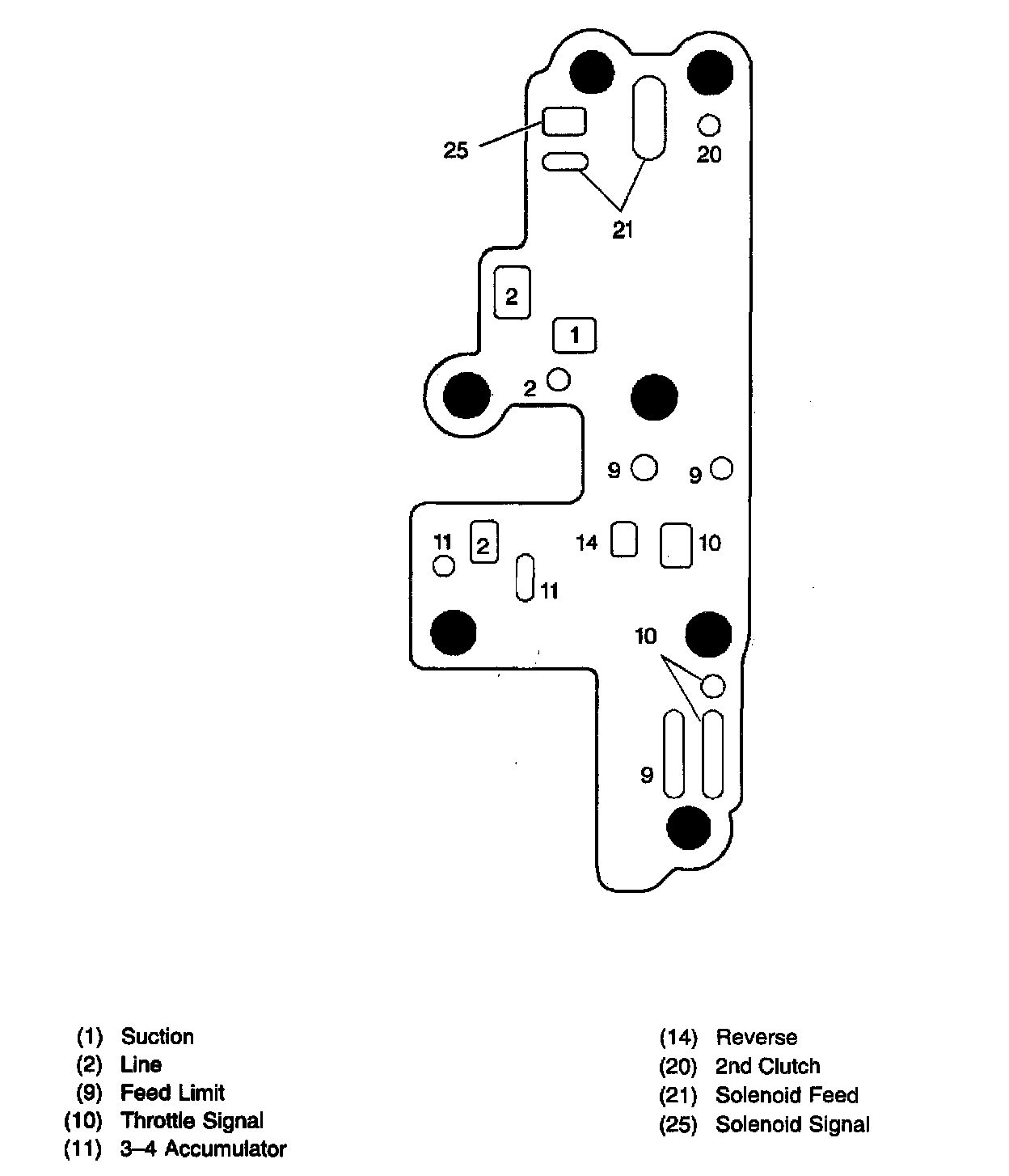

Gasket (Adapter Case - Spacer Plate) Fluid Passages

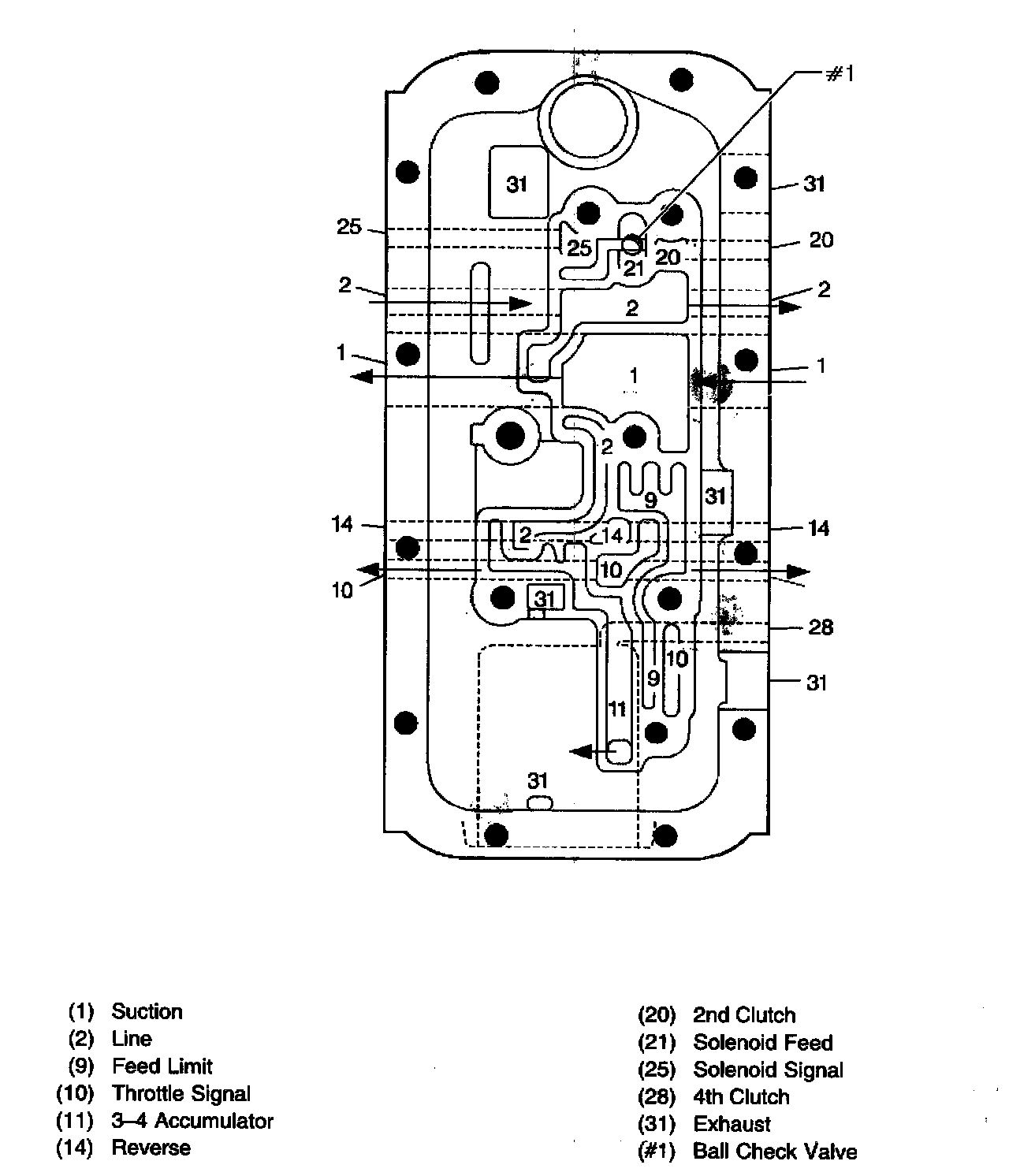

Spacer Plate (Adapter Case - Adapter Case Valve Body) Fluid Passages






Gasket (Spacer Plate - Adapter Case Valve Body) Fluid Passages

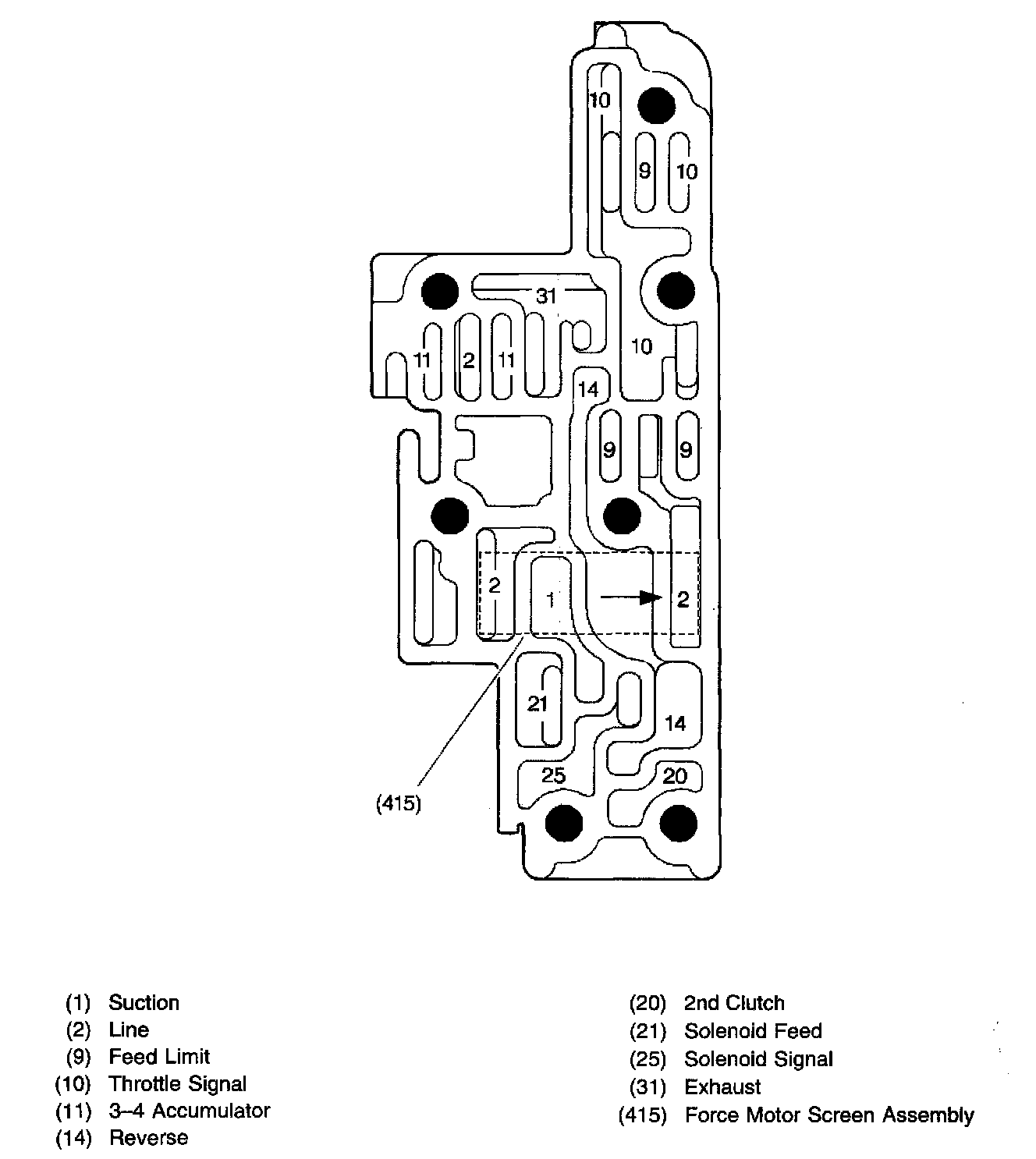

Adapter Case Valve Body Fluid Passages






Main Case (Valve Body Side) Fluid Passages






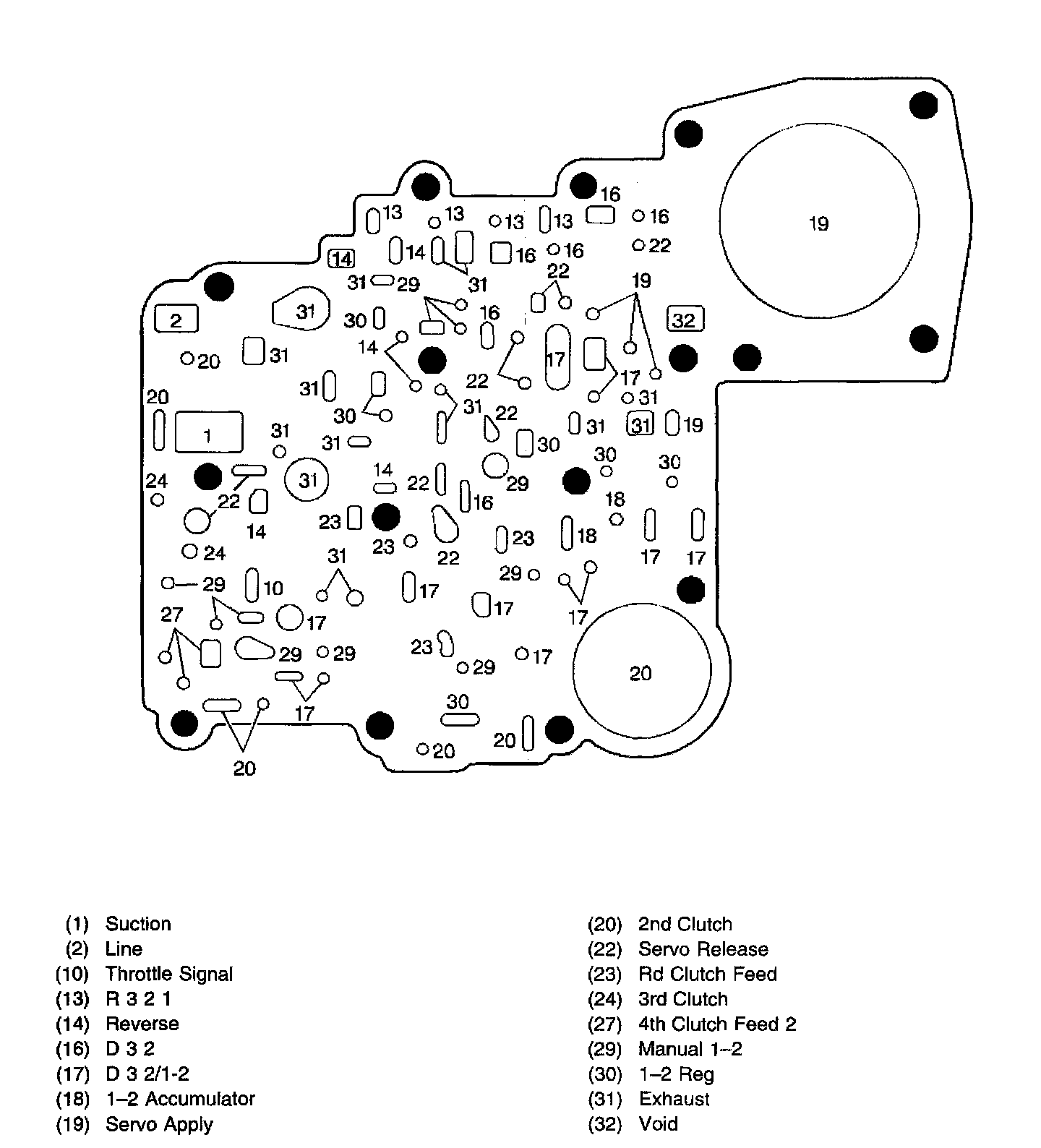

Gasket (Main Case-Spacer Plate) Fluid Passages

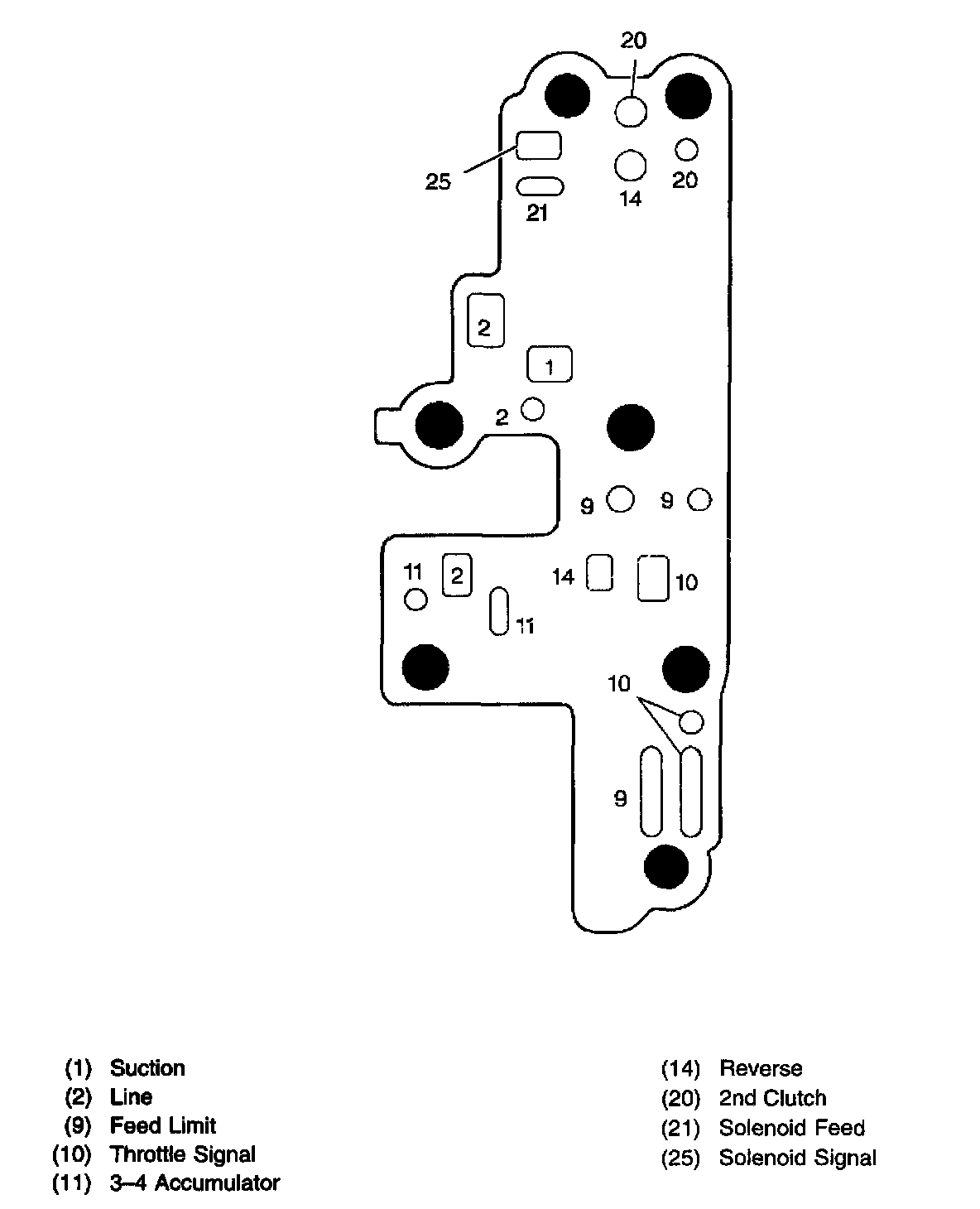

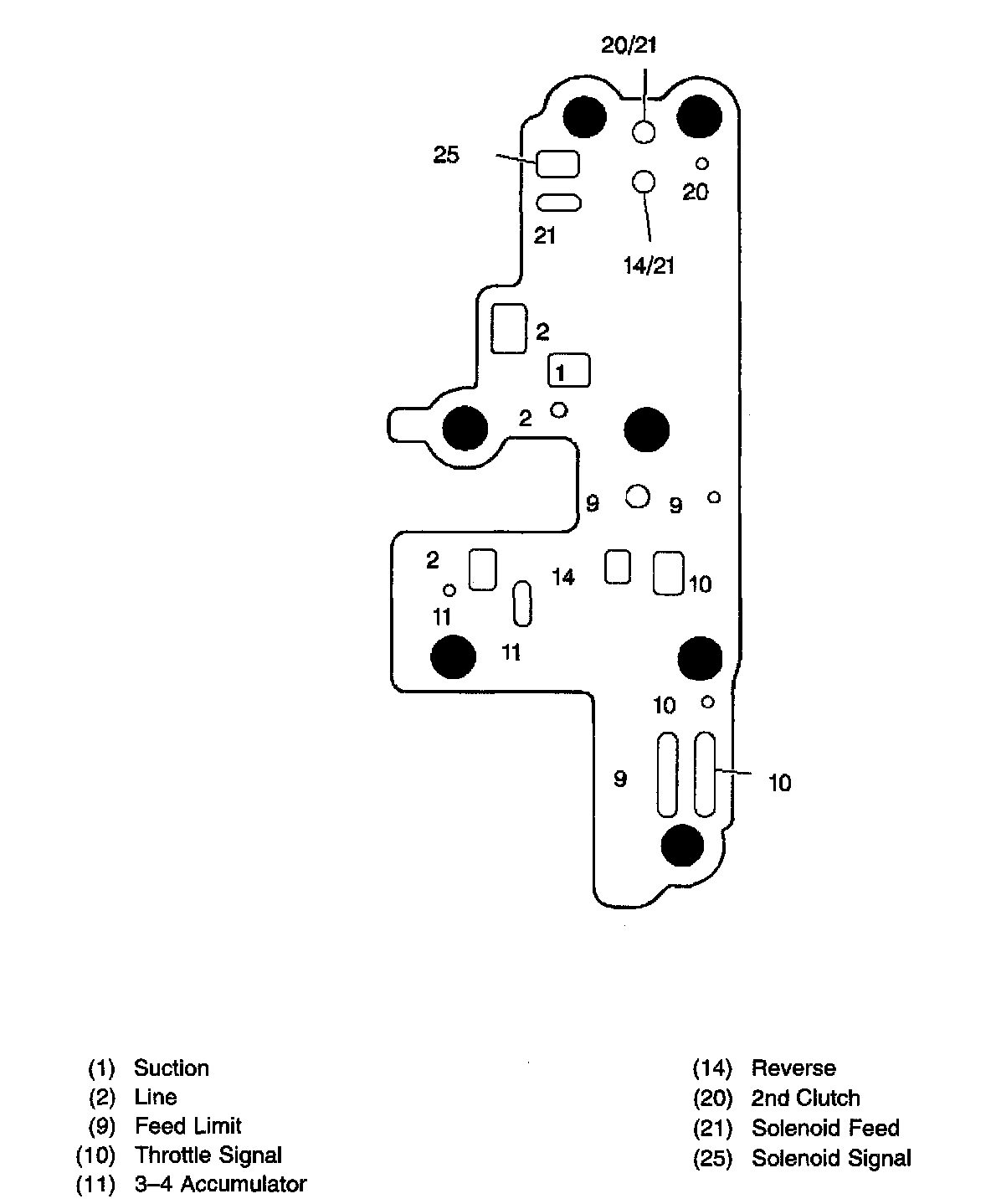

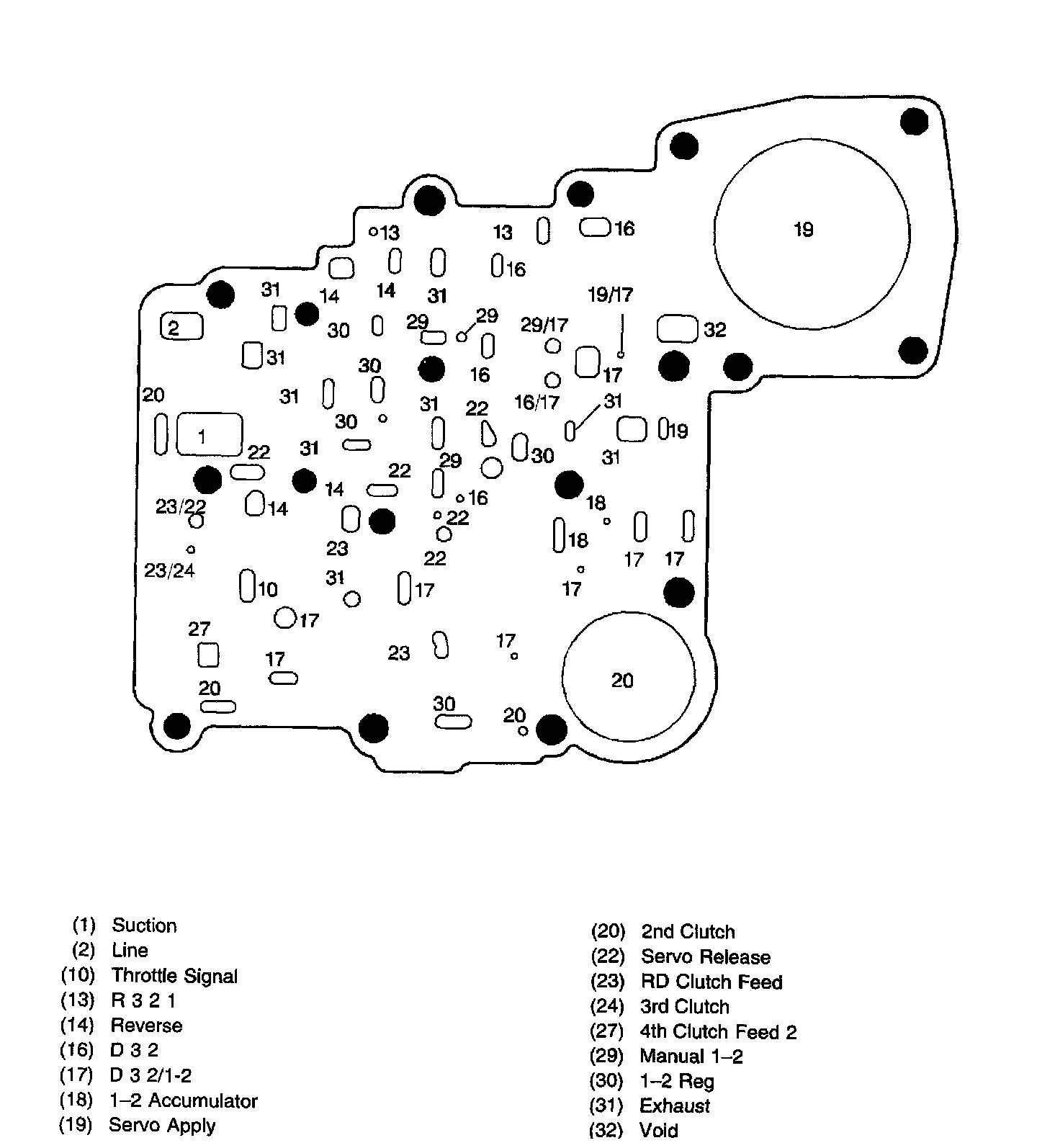

Spacer Plate (Main Case-Valve Body) Fluid Passages






Gasket (Spacer Plate-Main Valve Body) Fluid Passages

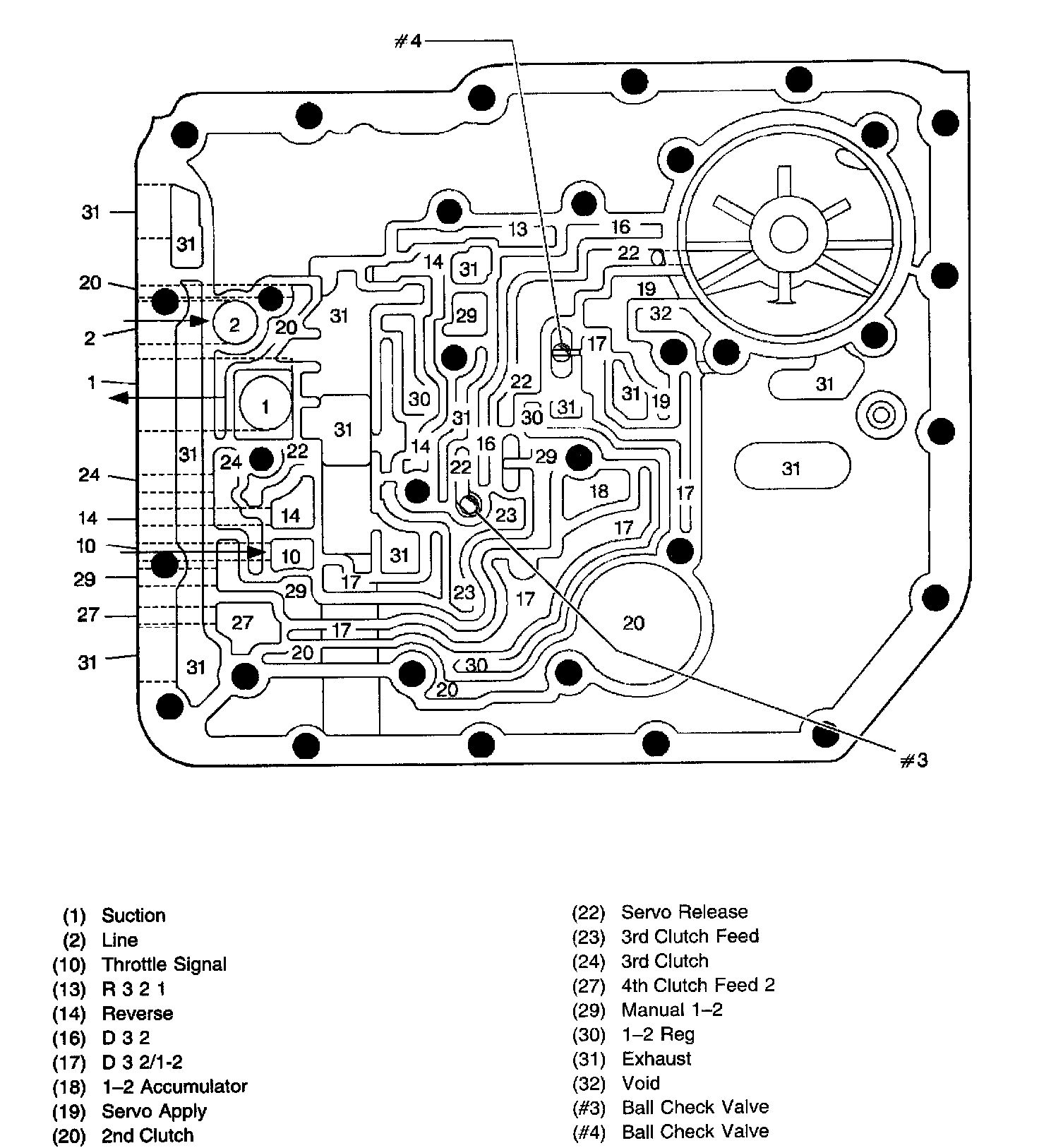

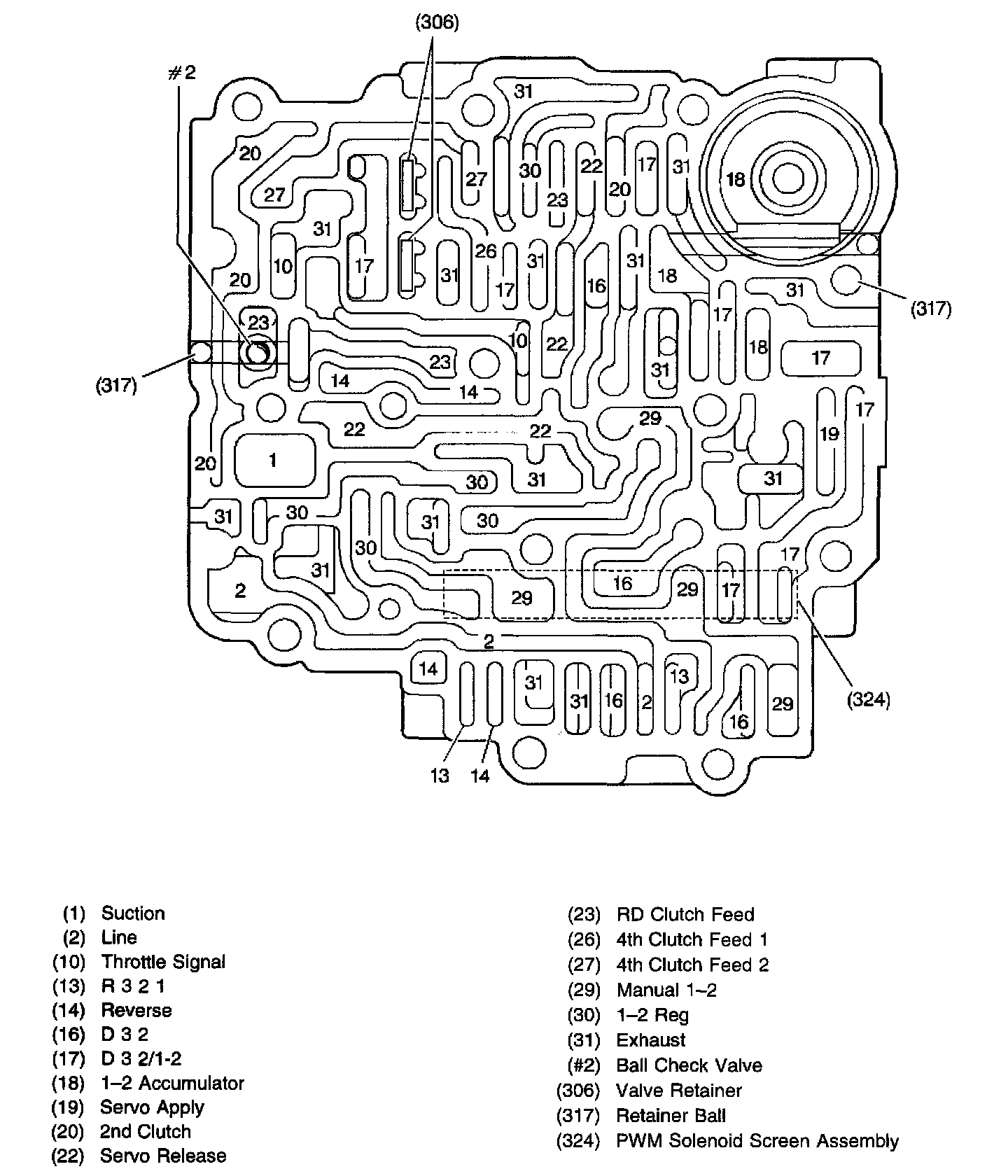

Main Case Valve Body Fluid Passages
