Instrument Panel Lamps
Instrument Panel Lamps

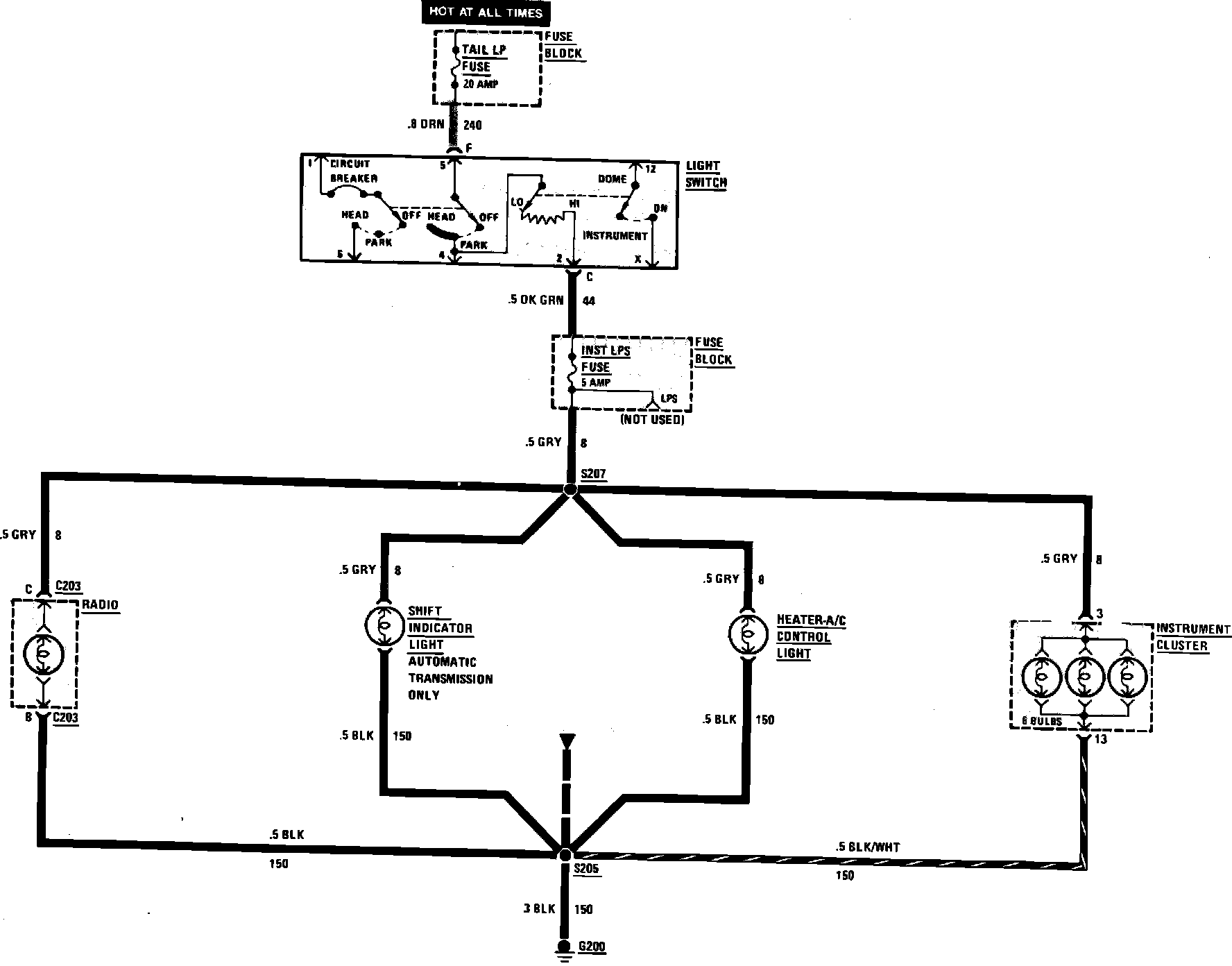

Fig. 22 Instrument Panel Lamps Wiring Circuit. 1985 Chevette & T1000:
