Pictorial View

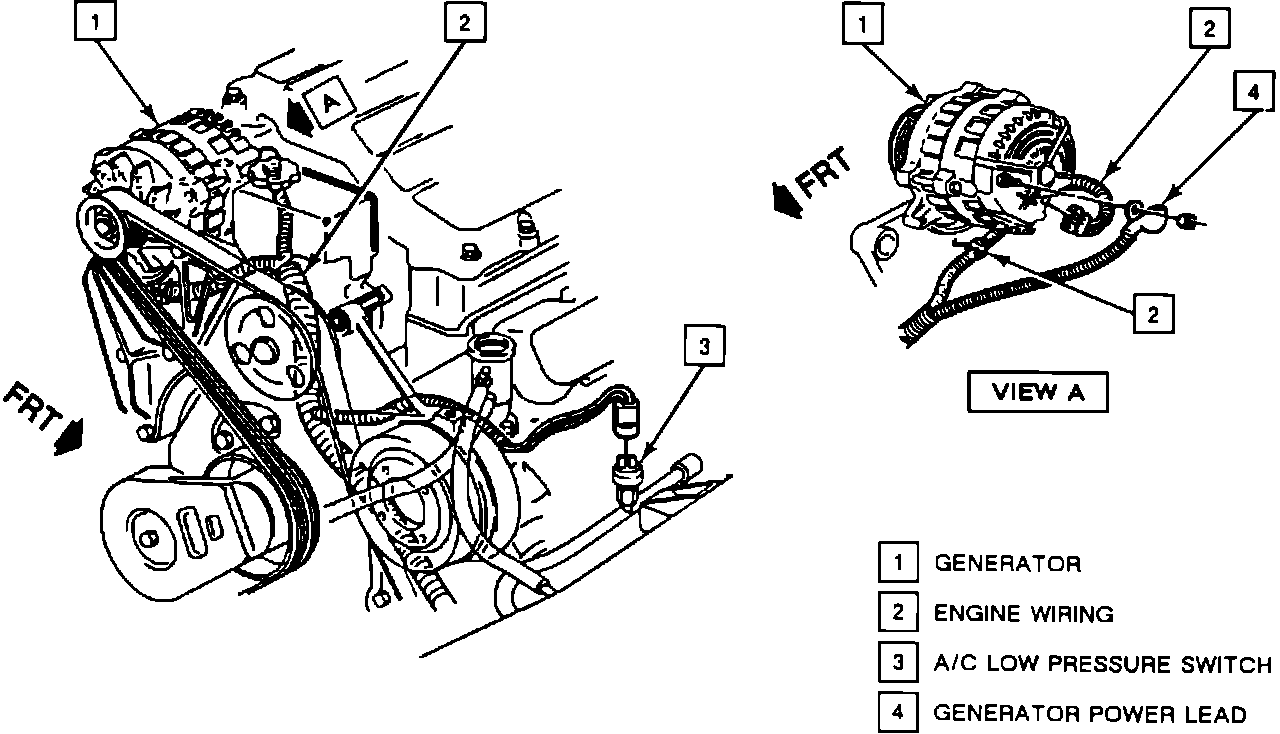

Pictorial View:






1 = GENERATOR
2 = ENGINE WIRING
3 = A/C LOW PRESSURE SWITCH
4 = GENERATOR POWER LEAD

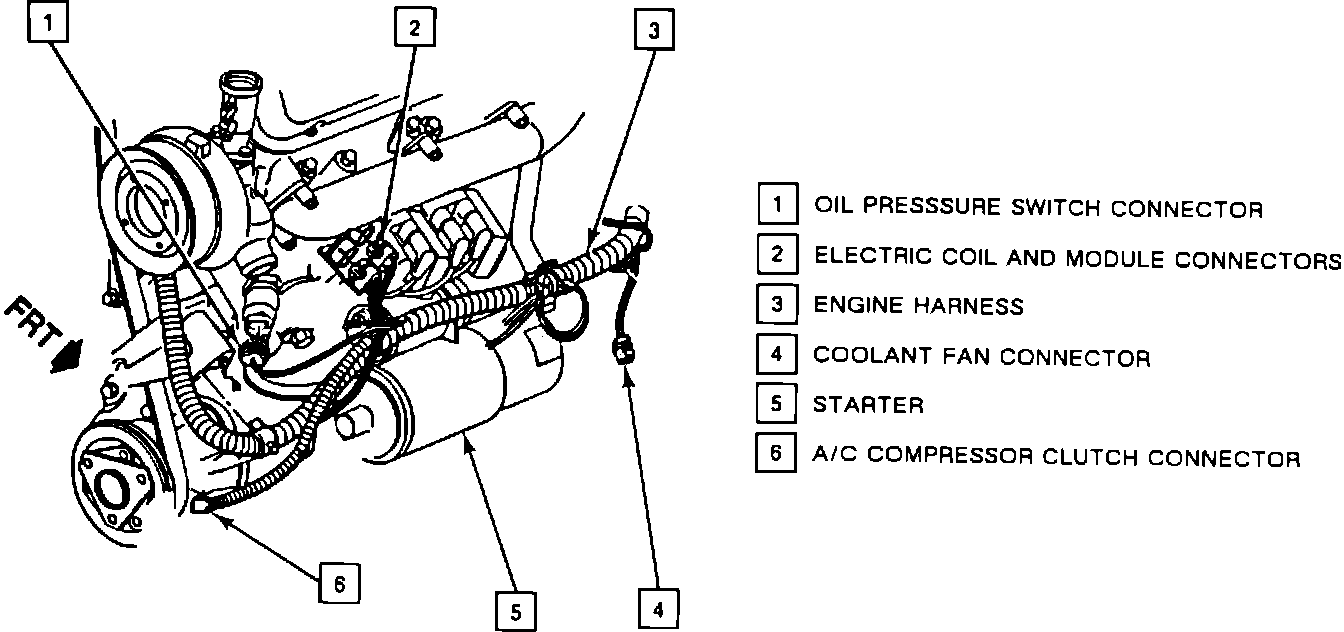

Pictorial View:






1 = OIL PRESSURE SWITCH CONNECTOR
2 = ELECTRIC COIL AND MODULE CONNECTOR
3 = ENGINE HARNESS
4 = COOLANT FAN CONNECTOR
5 = STARTER
6 = A/C COMPRESSOR CLUTCH CONNECTOR

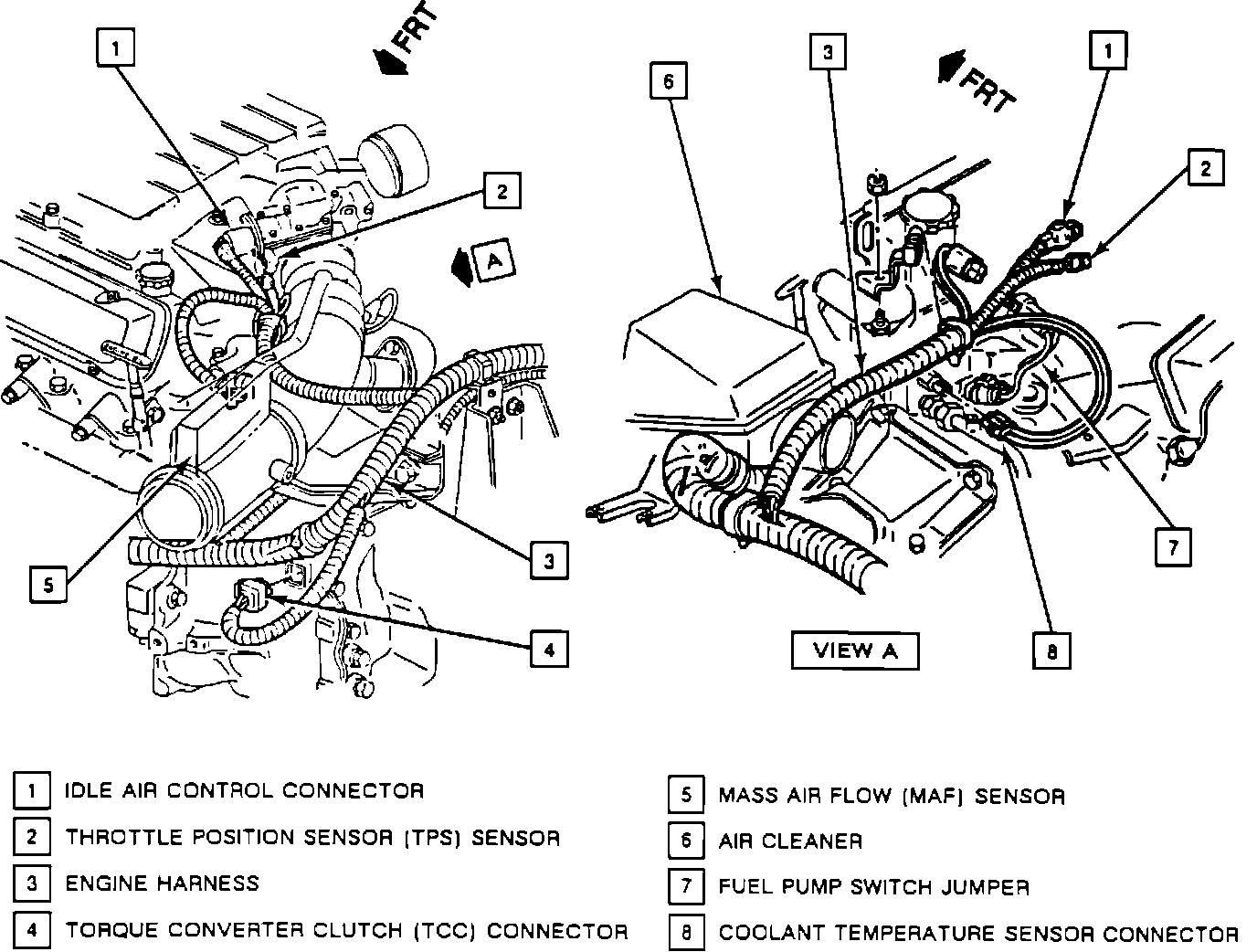

Pictorial View:







1 = IDLE AIR CONTROL CONNECTOR
2 = THROTTLE POSITION SENSOR (TPS)
3 = ENGINE HARNESS
4 = TORQUE CONVERTER CLUTCH (TCC) CONNECTOR
5 = MASS AIR FLOW (MAF) SENSOR
6 = AIR CLEANER
7 = FUEL PUMP SWITCH JUMPER
8 = COOLANT TEMPERATURE SENSOR CONNECTOR

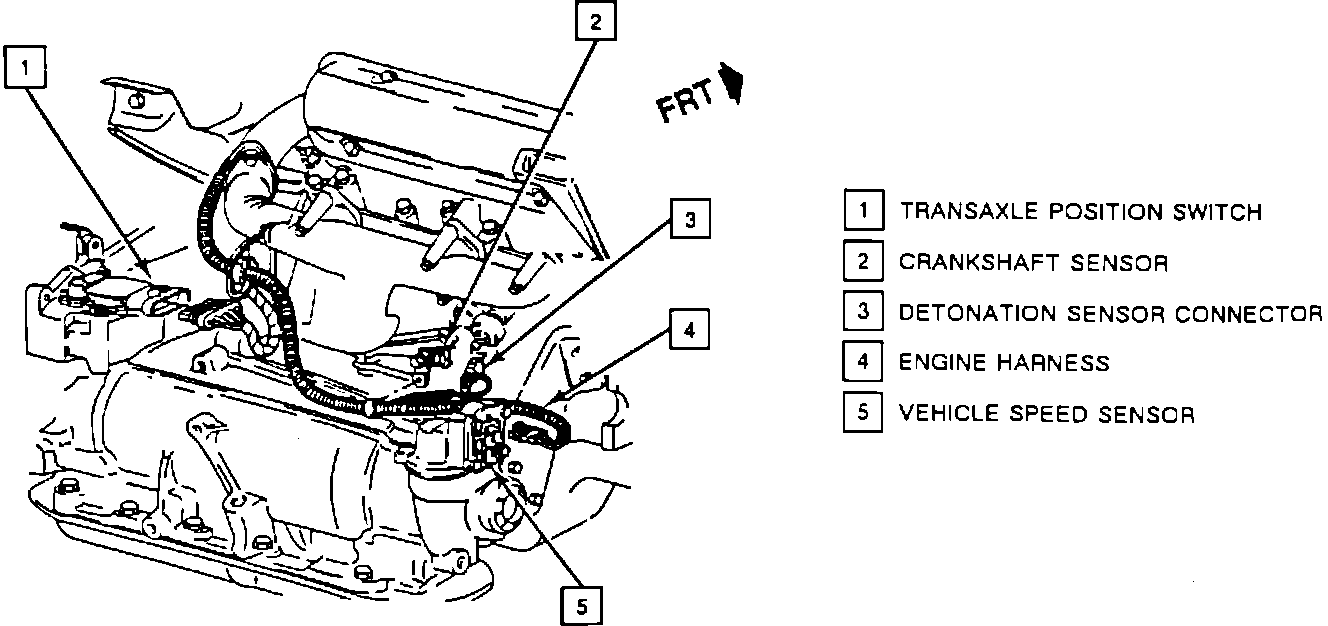

Pictorial View:






1 = TRANSAXIL POSITION SWITCH
2 = CRANKSHAFT SENSOR
3 = DETONATION SENSOR CONNECTOR
4 = ENGINE HARNESS
5 = VEHICLE SPEED SENSOR




Pictorial View:






1 = BACKUP LIGHT SWITCH CONNECTOR
2 = CRANKSHAFT SENSOR
3 = DETONATION SENSOR
4 = VEHICLE SPEED SENSOR

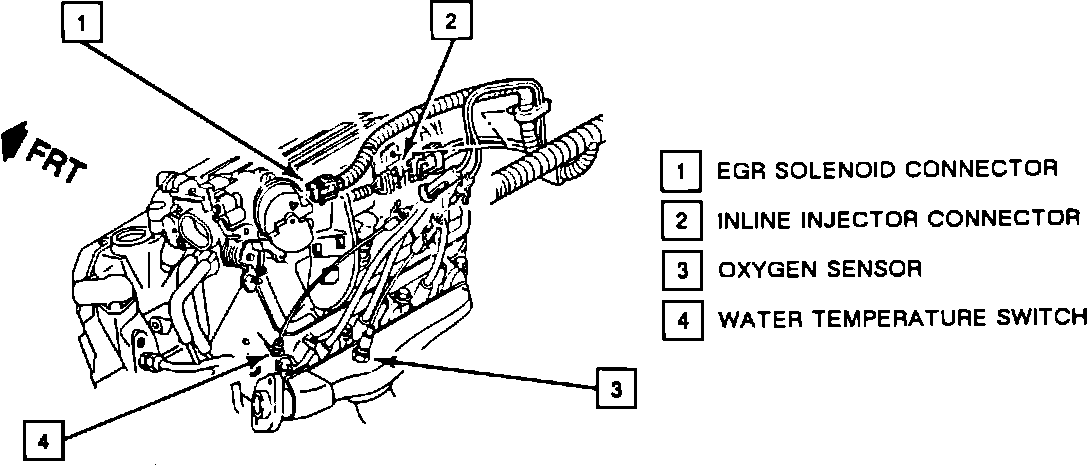

Pictorial View:






1 = EGR SOLENOID CONNECTOR
2 = INLINE INJECTOR CONNECTOR
3 = OXYGEN SENSOR
4 = WATER TEMPERATURE SWITCH
