Roof Lift Off Panel Rear Locator Pin Replacement
REMOVAL PROCEDURERoof Lift Off Panel Rear Lactor Pin Replacement: Removal Procedure:
1. Remove the roof lift off panel.

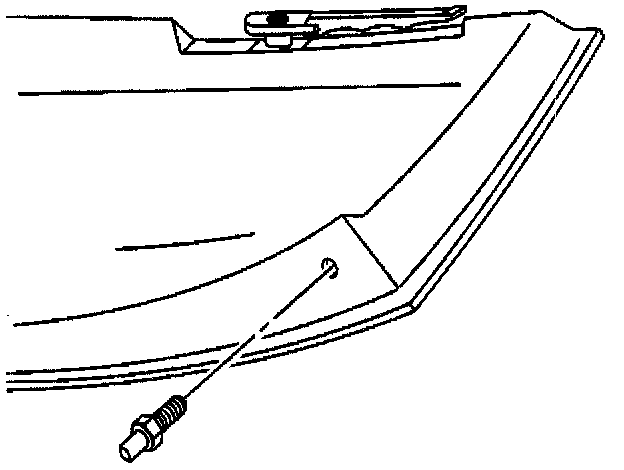

Roof Lift Off Panel Rear Lactor Pin Replacement: Removal Procedure:
2. Remove the roof panel rear locator pin from the roof panel.
INSTALLATION PROCEDURE
Roof Lift Off Panel Rear Lactor Pin Replacement: Installation Procedure:
1. Install the rear roof panel locator pin.
Tighten
Tighten the roof rear locator pin to 25 N.m (18 lb ft).
Roof Lift Off Panel Rear Lactor Pin Replacement: Installation Procedure:
2. Install the roof panel.
