Power Seat Motor




Component Connector End Views

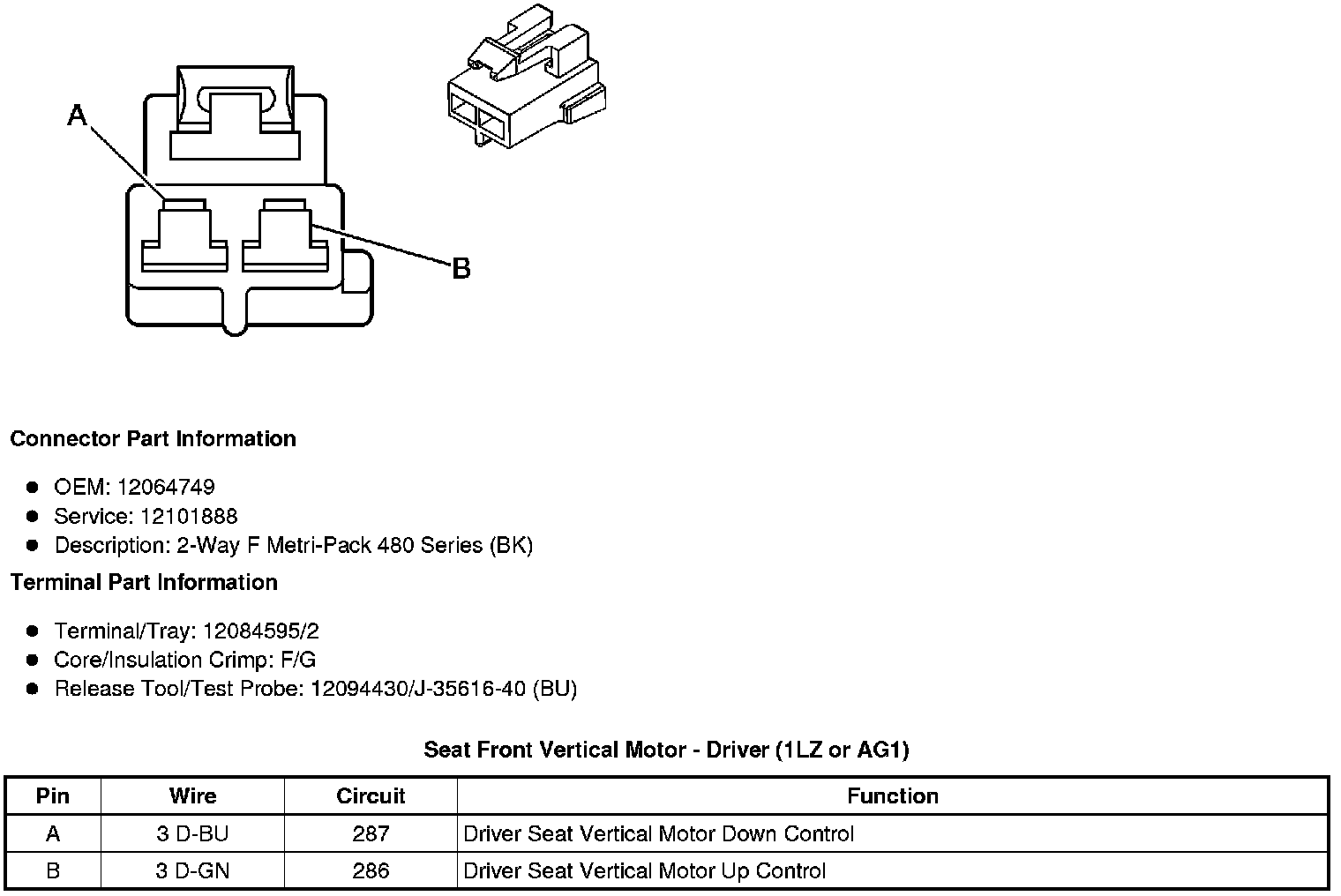

Seat Front Vertical Motor - Driver (1LZ or AG1)






Seat Front Vertical Motor - Passenger (AG2 or 1LZ)






Seat Horizontal Motor - Driver (1LZ or AG1)






Seat Horizontal Motor - Passenger (AG2 or 1LZ)

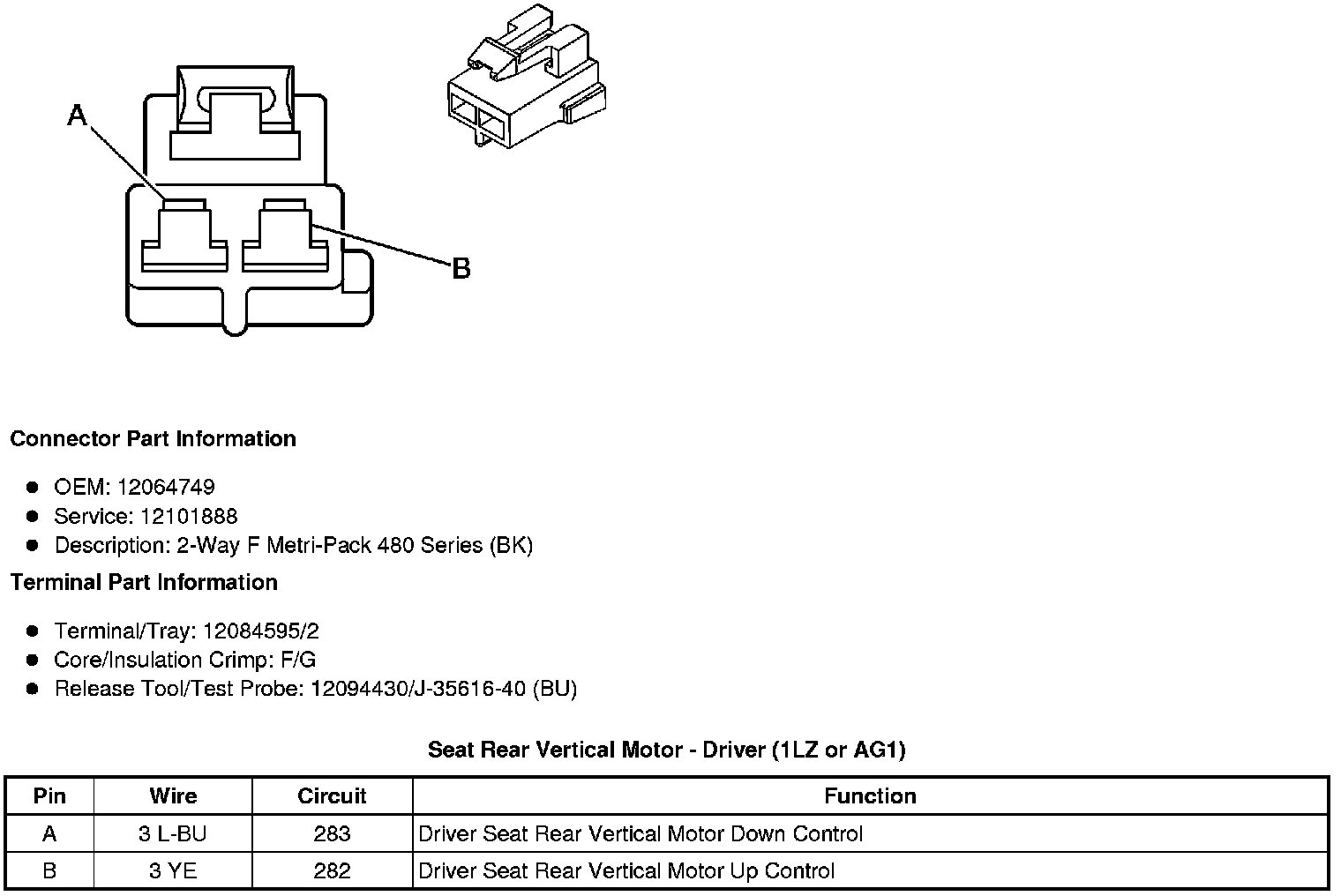

Seat Rear Vertical Motor - Driver (1LZ or AG1)






Seat Rear Vertical Motor - Passenger (AG2 or 1LZ)

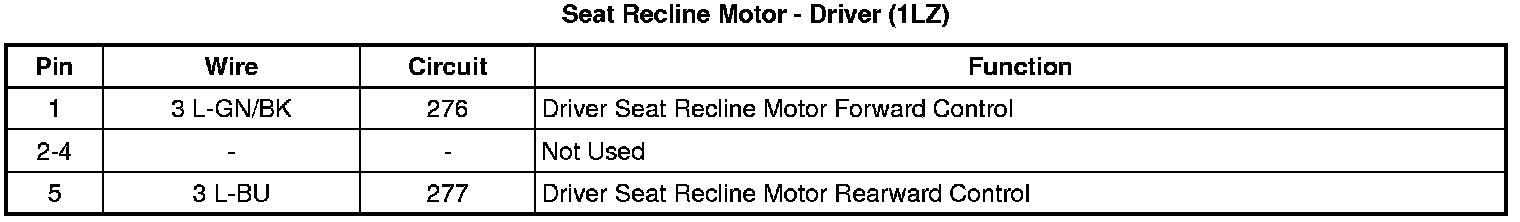

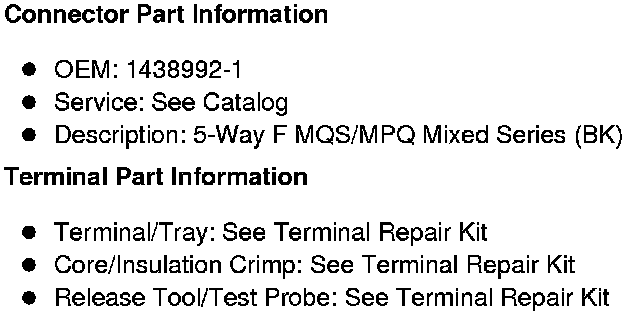

Seat Recline Motor - Driver (1LZ)














Seat Vertical Motor - Driver (without 1LZ and AG1)
