Disassembled Views (VIN J)




Disassembled Views (6.2L L99)

Intake Manifold/Upper Engine





1 - Positive Crankcase Ventilation (PCV) Tube - Dirty Air

2 - Evaporative Emission (EVAP) Canister Purge Tube

3 - EVAP Canister Purge Solenoid Valve

4 - EVAP Canister Purge Tube

5 - EVAP Purge Valve Bracket

6 - Bolt

7 - Fuel Rail Ground Strap

8 - Bolt

9 - Fuel Rail with Injectors

10 - Manifold Absolute Pressure (MAP) Sensor Bolt

11 - Manifold Absolute Pressure (MAP) Sensor

12 - Seal

13 - Bolt

14 - Throttle Body

15 - Throttle Body Gasket

16 - Intake Manifold

17 - Bolt

18 - Fuel Injection Fuel Rail Stop Bracket

19 - Seal

20 - Intake Manifold Gasket

21 - Engine Coolant Air Bleed Plug

22 - Oil Pressure Sensor

23 - Washer

24 - Bolt

25 - Filter

26 - O-ring

27 - Valve Lifter Oil Manifold

28 - Valve Lifter Oil Manifold Gasket

29 - Engine Block

30 - Seal

31 - Engine Coolant Air Bleed Pipe

32 - Bolt

Cylinder Head/Upper Engine





1 - Positive Crankcase Ventilation (PCV) Hose - Fresh Air

2 - Oil Fill Cap

3 - O-ring

4 - Oil Fill Tube

5 - O-ring

6 - Valve Rocker Arm Cover

6 - Valve Rocker Arm Cover

7 - Valve Rocker Arm Cover Gasket

7 - Valve Rocker Arm Cover Gasket

8 - Ignition Coil Wire Harness Assembly

9 - Bolt

10 - Spark Plug Wire

11 - Ignition Coil

12 - Bolt

13 - Ignition Coil Bracket

14 - Bolt

15 - Bolt Grommet

16 - Valve Stem Key

17 - Valve Spring Cap

18 - Valve Spring

19 - Valve Stem Oil Seal

20 - Core Hole Plug

21 - Spark Plug

22 - Cylinder Head Bolt - M11

23 - Cylinder Head Bolt - M8

24 - Cylinder Head

25 - Cylinder Head Gasket

26 - Core Hole Plug

27 - Cylinder Head Locating Pin

28 - Cylinder Head Plug

29 - Coolant Temperature Sensor (CTS)

30 - Exhaust Valve

31 - Intake Valve

32 - Exhaust Manifold Gasket

33 - Exhaust Manifold

34 - Exhaust Manifold Heat Shield

35 - Bolt

36 - Stud

37 - Bolt

38 - Engine Block

39 - Valve Lifter - Active Fuel Management

40 - Valve Lifter - Non-Active Fuel Management

41 - Valve Lifter Guide

42 - Bolt

43 - Pushrod

44 - Valve Rocker Arm Pivot Support

45 - Valve Rocker Arm

46 - Bolt

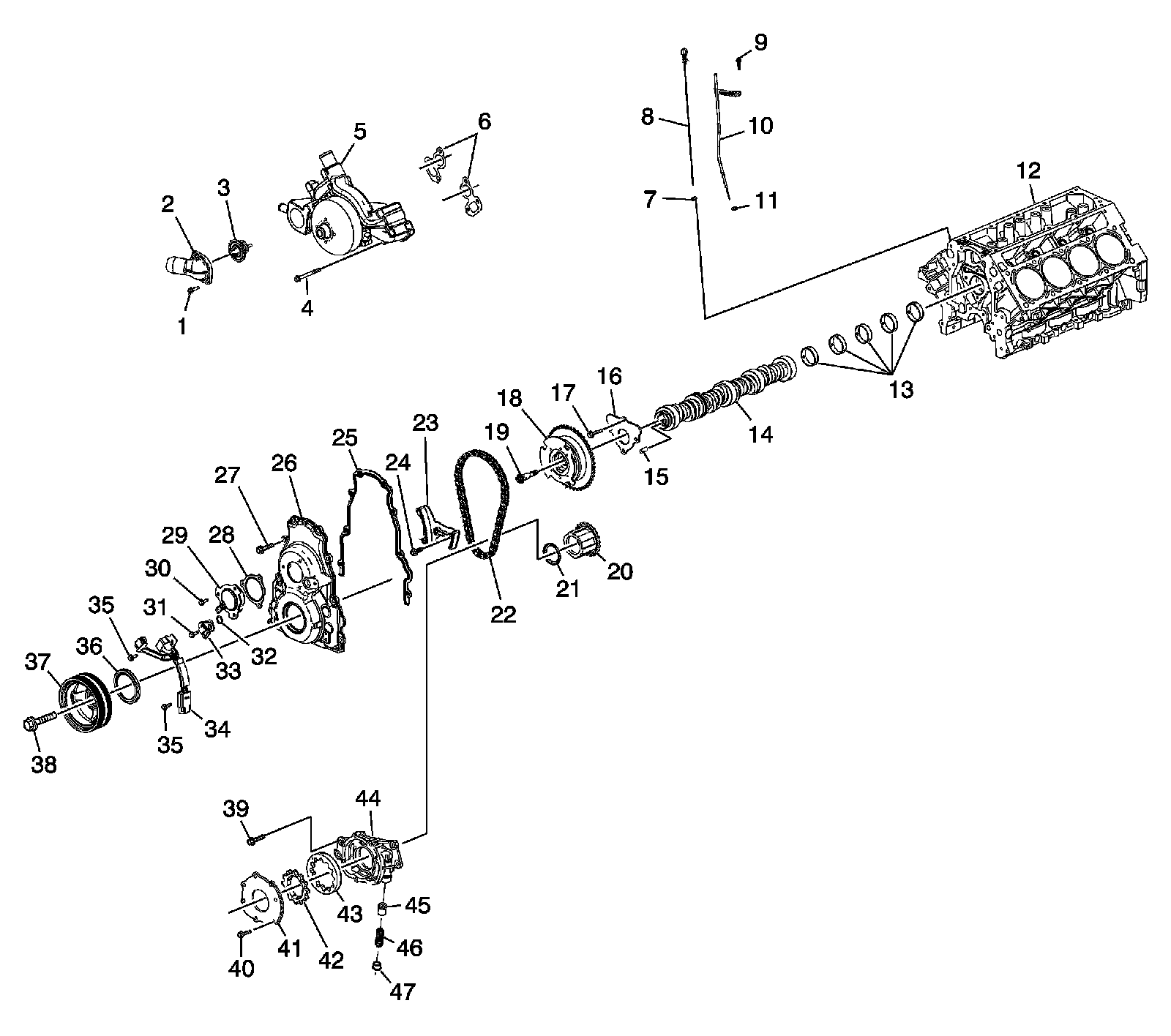

Front of Engine





1 - Water Pump Inlet Bolt

2 - Water Pump Inlet

3 - Engine Coolant Thermostat

4 - Water Pump Bolt

5 - Water Pump

6 - Water Pump Gasket

7 - Oil Level Indicator O-ring Seal

8 - Oil Level Indicator

9 - Oil Level Indicator Tube Bolt

10 - Oil Level Indicator Tube

11 - O-ring

12 - Engine Block

13 - Camshaft Bearing

14 - Camshaft

15 - Camshaft Sprocket Locating Pin

16 - Camshaft Retainer

17 - Camshaft Retainer Bolt

18 - CMP Actuator

19 - Camshaft Position (CMP) Actuator Solenoid Valve

20 - Crankshaft Sprocket

21 - Crankshaft Balancer Washer

22 - Timing Chain

23 - Timing Chain Tensioner

24 - Timing Chain Tensioner Bolt

25 - Engine Front Cover Gasket

26 - Engine Front Cover

27 - Engine Front Cover Bolt

28 - CMP Actuator Magnet Gasket

29 - CMP Actuator Magnet

30 - CMP Actuator Hub Cover Bolt

31 - CMP Sensor Bolt

32 - CMP Sensor O-ring Seal

33 - CMP Sensor

34 - CMP Sensor Wire Harness Assembly

35 - CMP Sensor Wire Harness Assembly Bolt

36 - Crankshaft Front Oil Seal

37 - Crankshaft Balancer

38 - Crankshaft Balancer Bolt

39 - Oil Pump Bolt

40 - Oil Pump Cover Bolt

41 - Oil Pump Cover

42 - Oil Pump Drive Gear

43 - Oil Pump Driven Gear

44 - Oil Pump

45 - Oil Pressure Relief Valve

46 - Oil Pressure Relief Valve Spring

47 - Oil Pressure Relief Valve Bore Plug

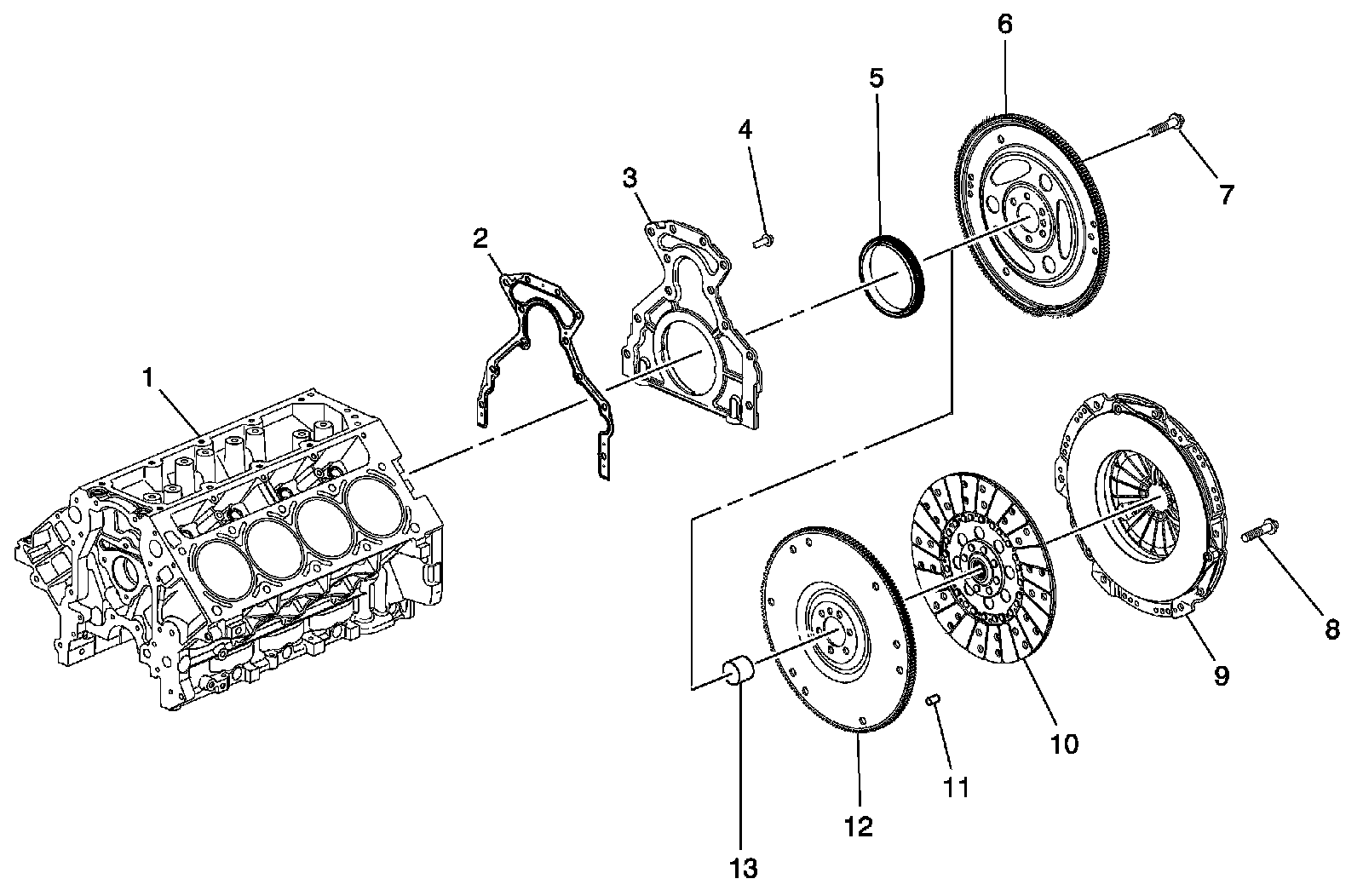

Rear of Engine





1 - Engine Block

2 - Crankshaft Rear Oil Seal Housing Gasket

3 - Crankshaft Rear Oil Seal Housing

4 - Crankshaft Rear Oil Seal Housing Bolt

5 - Crankshaft Rear Oil Seal

6 - Flex Plate - Automatic Transmission (L99)

7 - Flex Plate Bolt - Automatic Transmission (L99)

8 - Clutch Pressure Plate Bolt - Manual Transmission (LS3)

9 - Clutch Pressure Plate - Manual Transmission (LS3)

10 - Clutch Driven Plate - Manual Transmission (LS3)

11 - Clutch Pressure Plate Locating Pin - Manual Transmission (LS3)

12 - Flywheel - Manual Transmission (LS3)

13 - Transmission Pilot Bearing - Manual Transmission (LS3)

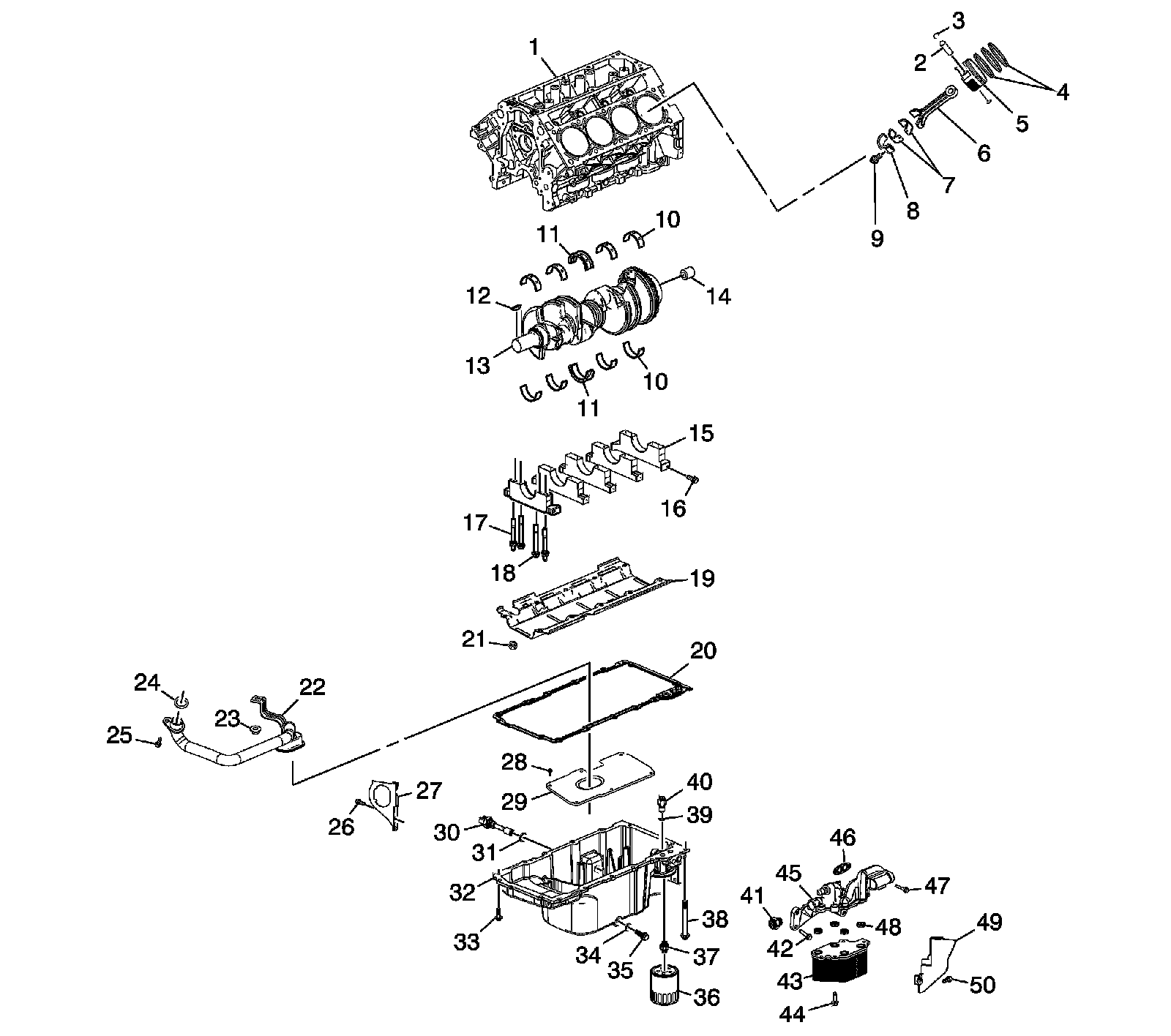

Lower Engine Assembly





1 - Engine Block

2 - Piston Pin

3 - Piston Pin Retainer

4 - Piston Rings

5 - Piston

6 - Connecting Rod

7 - Connecting Rod Bearings

8 - Connecting Rod Cap

9 - Connecting Rod Bolt

10 - Crankshaft Main Bearing

10 - Crankshaft Main Bearing

11 - Crankshaft Thrust Bearing

11 - Crankshaft Thrust Bearing

12 - Crankshaft Sprocket Key

13 - Crankshaft

14 - Transmission Pilot Bearing - Manual Transmission

15 - Crankshaft Bearing Cap

16 - Crankshaft Bearing Cap Bolt - M8

17 - Crankshaft Bearing Cap Stud - M10

18 - Crankshaft Bearing Cap Bolt - M10

19 - Crankshaft Oil Deflector

20 - Oil Pan Gasket

21 - Crankshaft Oil Deflector Nut

22 - Oil Pump Screen

23 - Oil Pump Screen Nut

24 - Oil Pump Screen O-ring

25 - Oil Pump Screen Bolt

26 - Engine Closeout Cover Bolt

27 - Engine Closeout Cover - Right

28 - Oil Pan Baffle Bolt

29 - Oil Pan Baffle

30 - Oil Level Sensor

31 - Oil Level Sensor O-ring

32 - Oil Pan

33 - Oil Pan Bolt - M8

34 - Oil Pan Drain Plug O-ring Seal

35 - Oil Pan Drain Plug

36 - Oil Filter

37 - Oil Filter Fitting

38 - Oil Pan Bolt - M6

39 - Washer

40 - Active Fuel Management Oil Pressure Relief Valve

41 - Engine Oil Cooler Coolant Fitting

42 - Engine Oil Cooler-to-Oil Pan Bolt - M8

43 - Engine Oil Cooler Core

44 - Engine Oil Cooler Core-to-Housing Bolt

45 - Engine Oil Cooler Housing

46 - Engine Oil Cooler Gasket

47 - Engine Oil Cooler-to-Oil Pan Bolt - M6

48 - Engine Oil Cooler Core Seal

49 - Oil Pan Cover - Left

50 - Oil Pan Cover Bolt

Engine Block Plugs/Sensors





100 - Engine Block

100 - Engine Block

101 - Oil Gallery Plug - Front

110 - O-Ring

111 - Oil Gallery Plug - Rear

112 - Oil Gallery Plug - Side

113 - Washer

114 - Engine Coolant Heater

115 - Washer

116 - Oil Gallery Plug - Side

117 - Washer

130 - Transmission Housing Locating Pin

145 - Washer

146 - Engine Block Coolant Drain Hole Plug

701 - Crankshaft Position (CKP) Sensor

702 - O-Ring

718 - Knock Sensor

718 - Knock Sensor

739 - Bolt

739 - Bolt

750 - CKP Sensor Bolt

Oil Pump Assembly





408 - Bolt

409 - Oil Pump Housing Cover

410 - Oil Pump Drive Gear

412 - Oil Pump Driven Gear

413 - Oil Pump

414 - Oil Pump Pressure Relief Valve

415 - Oil Pump Pressure Relief Valve Spring

416 - Oil Pump Housing Plug
