Blower Motor: Service and Repair

FRONT REPLACE

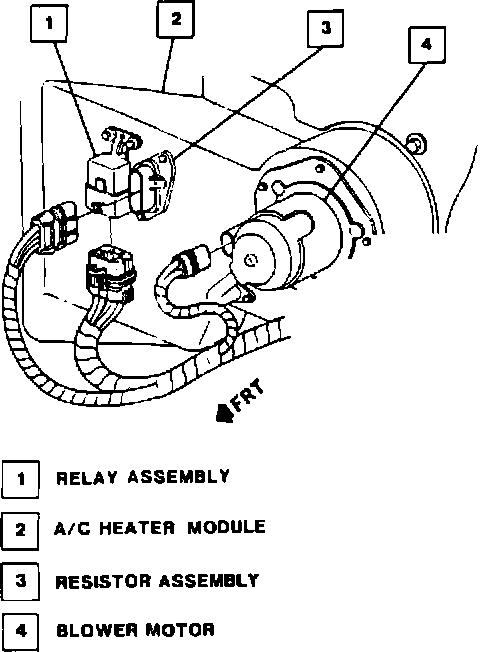

Fig 19. Front Blower Motor:






1. Disconnect battery ground cable.
2. Remove air cleaner , then remove left side windshield wiper transmission arm linkage.
3. Disconnect instrument panel harness electrical connector from blower motor, Fig. 19.
4. Remove blower motor assembly retaining screws and blower motor.
5. Reverse procedure to install.

REAR REPLACE

Refer to Rear Evaporator & Blower Module.
