Instrument Panel, Gages, and Console Component Views
Instrument Panel, Gages, and Console Component Views
Daytime Running Lamp (DRL) Harness to Diode Module, Left Side Front View
1 - Tractor Marker Lamps Relay or Column Shift Relay (LG5) or Transmission Park Column Switch Relay (LP4/L21)
2 - Lighting Relay
3 - Ignition Relay 3
4 - Ignition Relay 1
5 - Horn Relay
6 - Relay Center
7 - Blower Relay 2
8 - Daytime Running Lights (DRL) Control Module Break Out
9 - Blower Relay 1
10 - Accessory Relay
11 - Fuel Pump (FP) Relay (LP4/L21) or Fuel Heater Relay (LG5)
12 - Daytime Running Lights (DRL) Relay
13 - Daytime Running Lights (DRL) Diode Module
14 - Auxiliary Wiring Relay

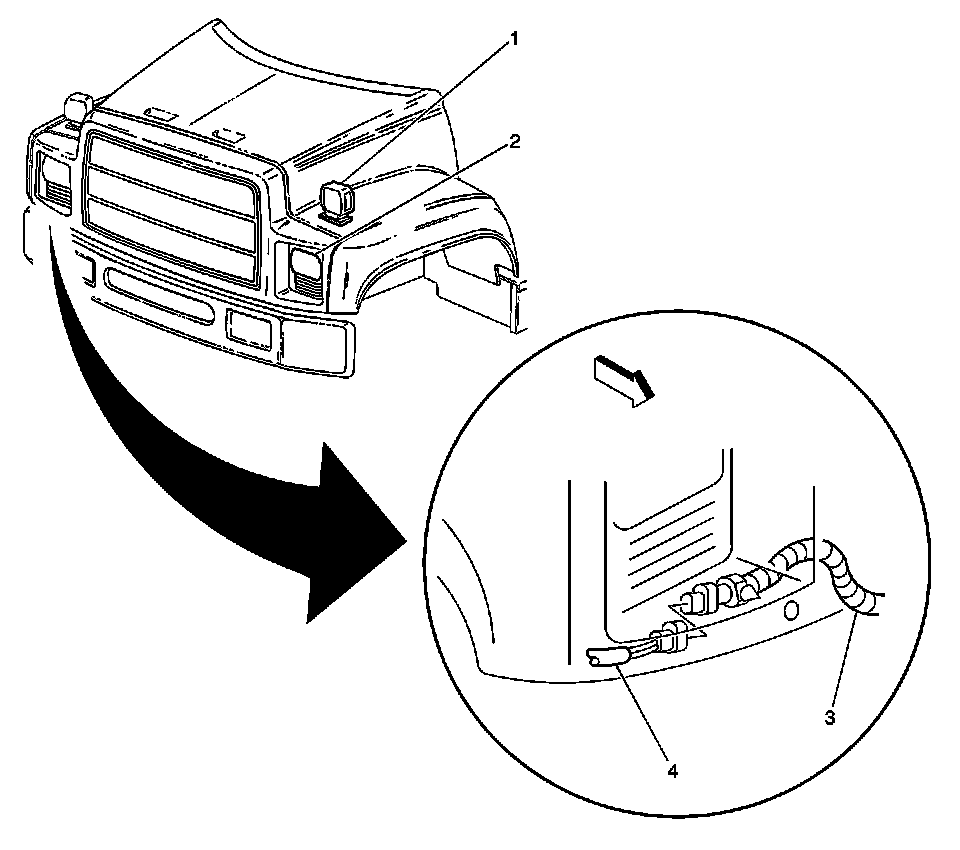

Forward Lamps, Left Front View
1 - Front Left Park and Turn Signal Lamp (Right Side Similar)
2 - Left High/Low Beam Headlamp (Right Side Similar)
3 - Engine Harness
4 - Forward Lamp Harness

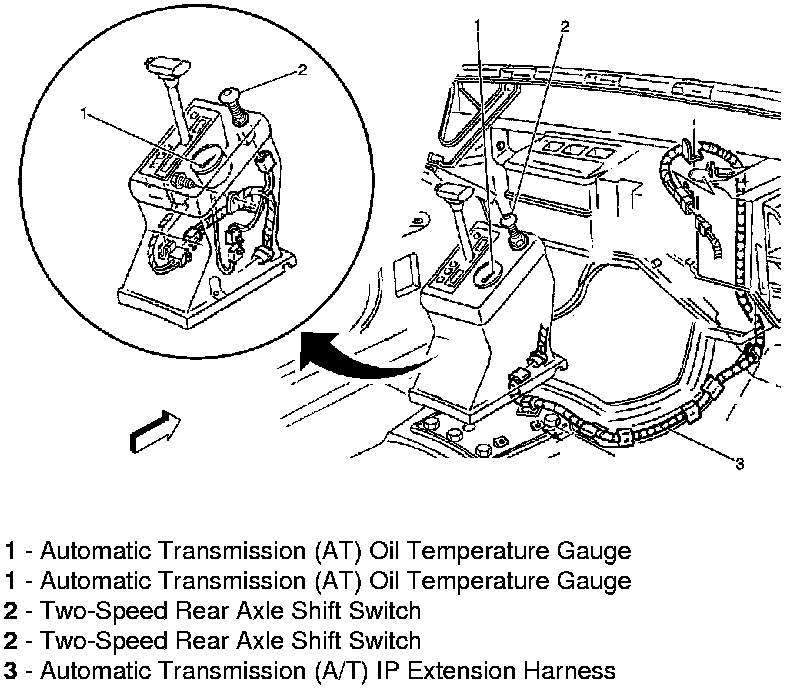

Console
1 - Automatic Transmission (AT) Oil Temperature Gauge
1 - Automatic Transmission (AT) Oil Temperature Gauge
2 - Two-Speed Rear Axle Shift Switch
2 - Two-Speed Rear Axle Shift Switch
3 - Automatic Transmission (A/T) IP Extension Harness
IP Harness to Dash Panel, Left Front View
1 - Windshield Wiper Motor
2 - Underhood Upfitter Connector (4 cavities)
3 - Trailer Stoplamps Switch
4 - Differential Lock Switch
Engine Harness to Transmission (MWF)
1 - Transmission
2 - Automatic Transmission Input Shaft Speed (ISS) Sensor
3 - Vehicle Speed Sensor (VSS)
Instrument Cluster
1 - Instrument Cluster
2 - I/P Assembly
3 - I/P Harness

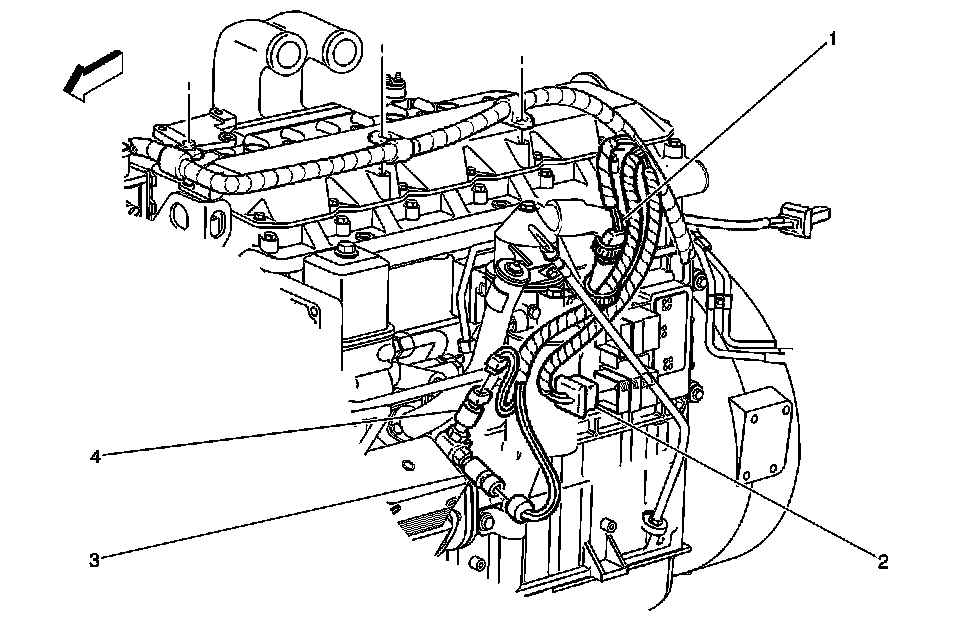

Engine Harness (Cat(R) Diesel)
1 - Upfitter Connector (10 Cavities)
2 - Engine Control Module (ECM)
3 - Engine Oil Pressure Indicator Switch
4 - Engine Oil Pressure Gauge Sensor
Engine Harness Components (LP4/L21), Upper Left Rear
1 - Distributor Ignition (DI) Control Module C2 (2 cavities)
2 - Distributor Ignition (DI) Control Module C1 (4 cavities)
3 - Distributor
4 - Oxygen (O2) Sensor
5 - Engine Oil Pressure Gauge Sensor and Fuel Pump Switch
6 - Ignition Coil C2 (2 cavities)
7 - Ignition Coil C1 (2 cavities)

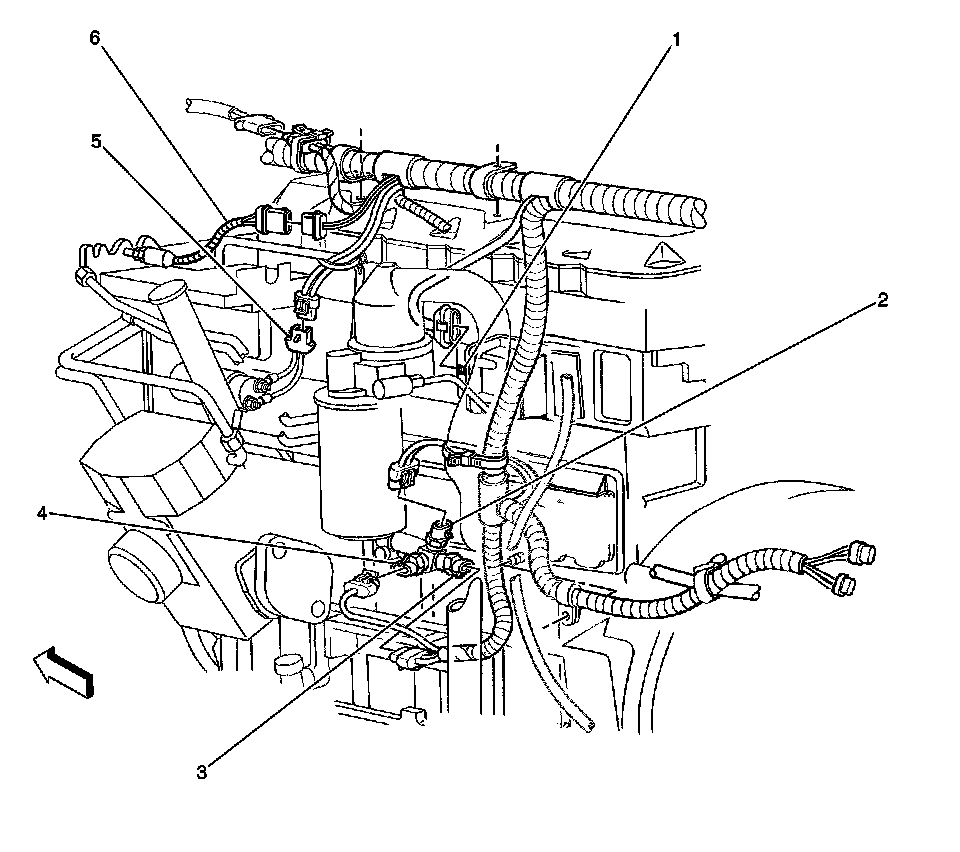

Engine Harness (LG5), Left Forward
1 - Air Intake Heater Control Module
2 - Air Intake Heater Engine Oil Pressure Indicator Switch
3 - Engine Oil Pressure Gauge Sensor
4 - Low Engine Oil Pressure Indicator Switch
5 - Fuel Shutoff Solenoid Valve
6 - Exhaust Brake Accelerator Switch

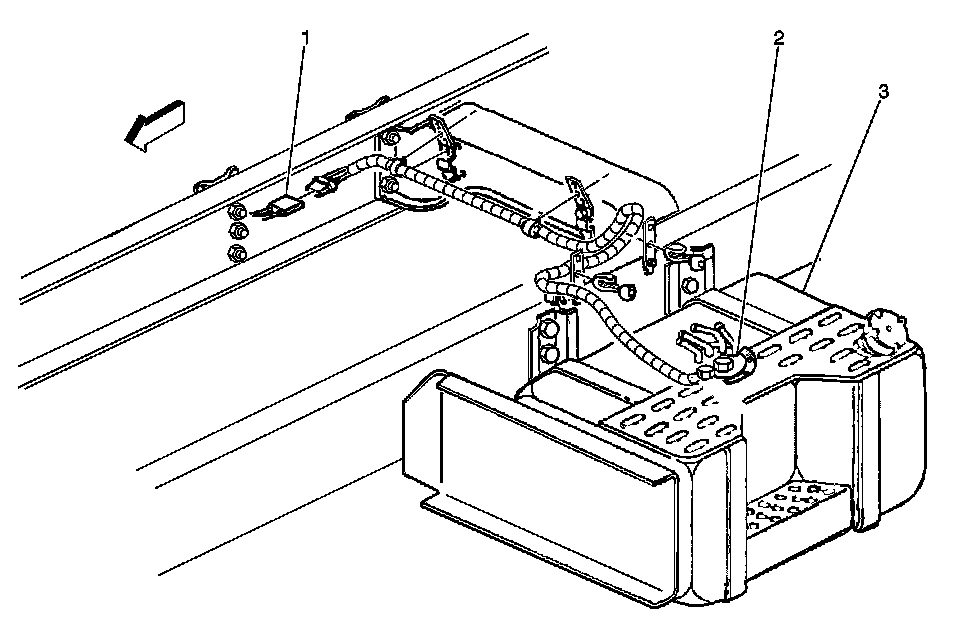

Fuel Tanks (LH Tank)
1 - Chassis Harness
2 - Fuel Sender
3 - Fuel Tank, LH

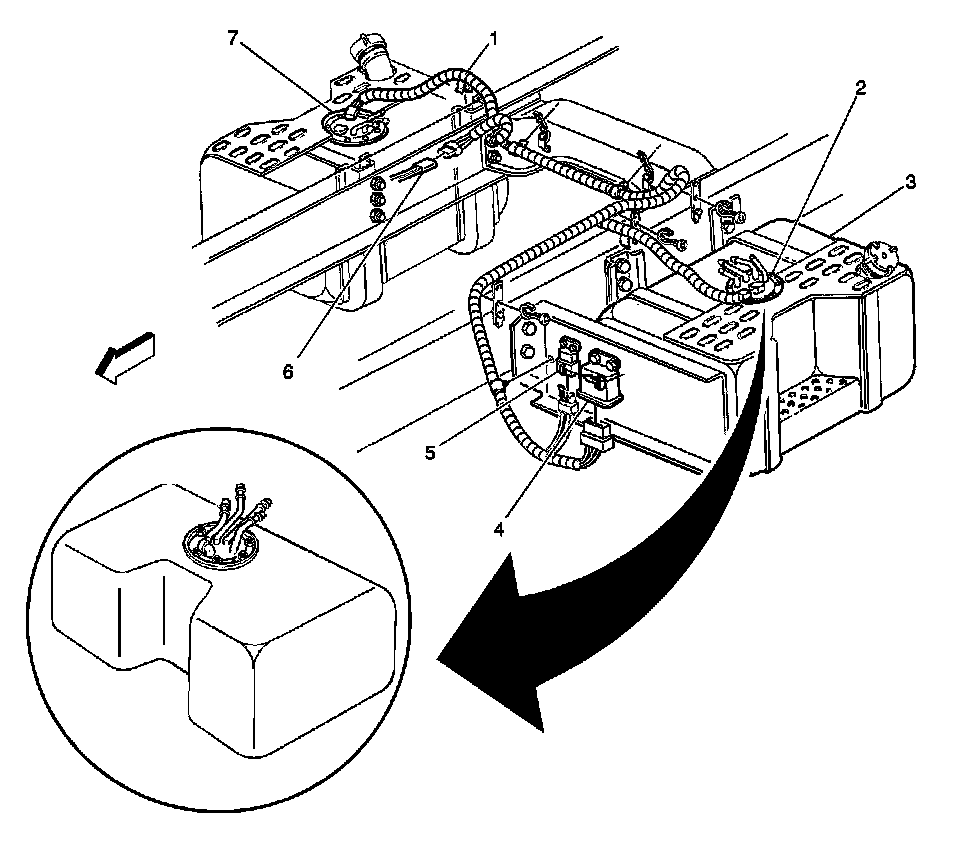

Fuel Tank
1 - Fuel Pump Harness
2 - Fuel Sender Left Side ( w/Fuel Pump)
3 - Fuel Tank Left Side
4 - Fuel Sender and Balance Pump Control Module
5 - Fuel Transfer Pump Relay
6 - C411
7 - Fuel Sender Right Side ( w/Fuel Pump)

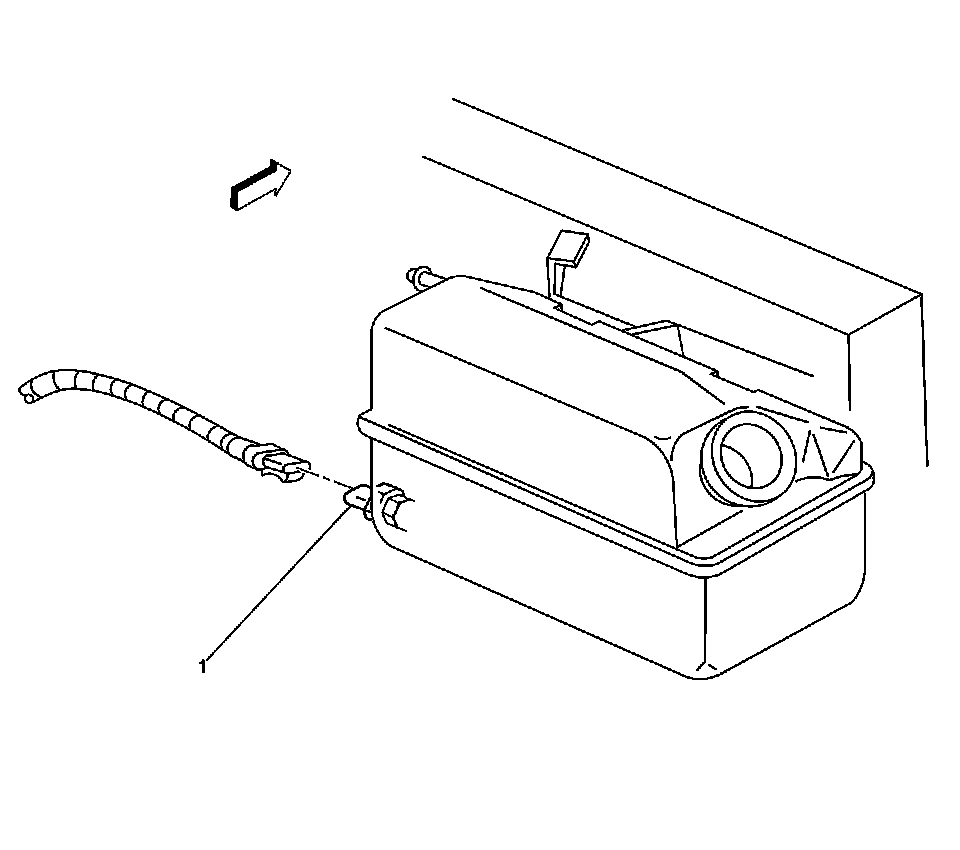

Engine Harness to Radiator Surge Tank, Right Forward View
1 - Low Engine Coolant Level Indicator Switch (LG5)
IP Harness to Dash Panel, Right Front View
1 - Stoplamps Switch C1 (4 cavities)
2 - Stoplamps Switch C2 (2 cavities)
3 - Ignition Switch C1 (5 cavities)
4 - Ignition Switch
5 - Park Brake Indicator Switch
6 - Cruise Control Switch
7 - Windshield Wiper Switch
8 - Turn Signal Switch
9 - Headlamp Dimmer Switch
10 - Turn Signal/Hazard Flasher
11 - Park/Neutral Position (PNP) Switch C3 (2 cavities)
12 - Park/Neutral Position (PNP) Switch C2 (2 cavities)
13 - Park/Neutral Position (PNP) Switch C1 (2 cavities)
14 - Electronic Throttle Actuator
15 - Low Air Pressure Switch
16 - Ignition Switch C2 (4 cavities)
17 - Stoplamps Switch

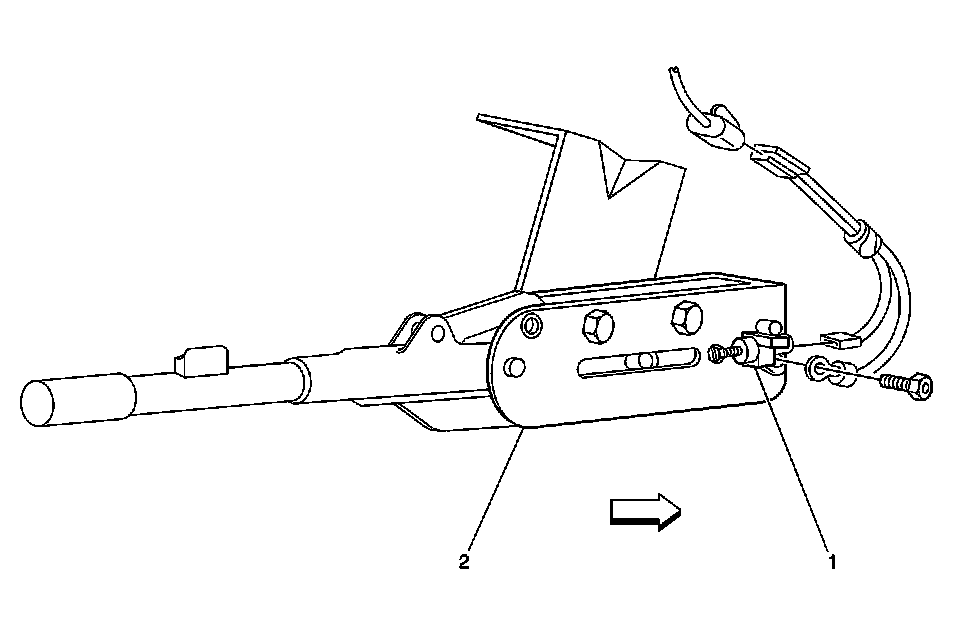

Parking Brake Lever (ABS-Hydraulic), LH Forward View
1 - Park Brake Indicator Switch
2 - Park Brake Lever

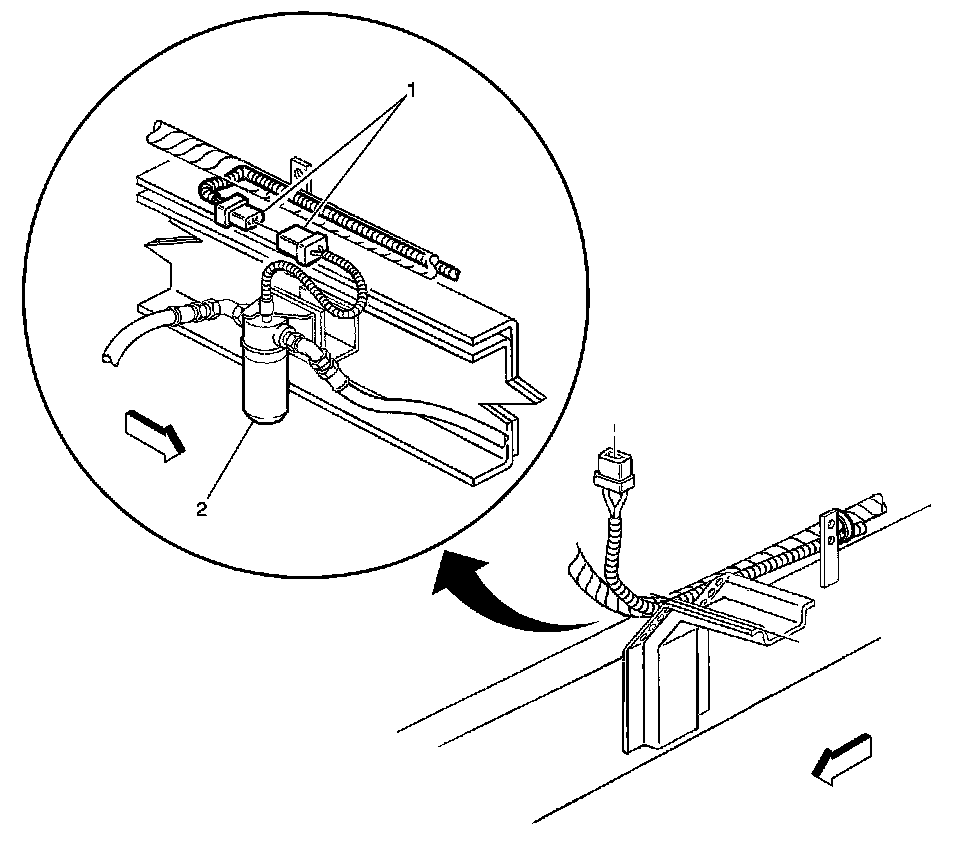

Transmission Harness to Side Member, LH Front View
1 - Automatic Transmission (A/T) Oil Filter Pressure Differential Switch Connector
2 - Automatic Transmission (A/T) Oil Filter
Engine Harness to Transmission (MWF)
1 - Transmission
2 - Automatic Transmission Input Shaft Speed (ISS) Sensor
3 - Vehicle Speed Sensor (VSS)
Manual Transmission Harness, Left Forward View
1 - Backup Lamps Switch
2 - Vehicle Speed Sensor (VSS) (JE4)
3 - Vehicle Speed Sensor (VSS) (JE3)

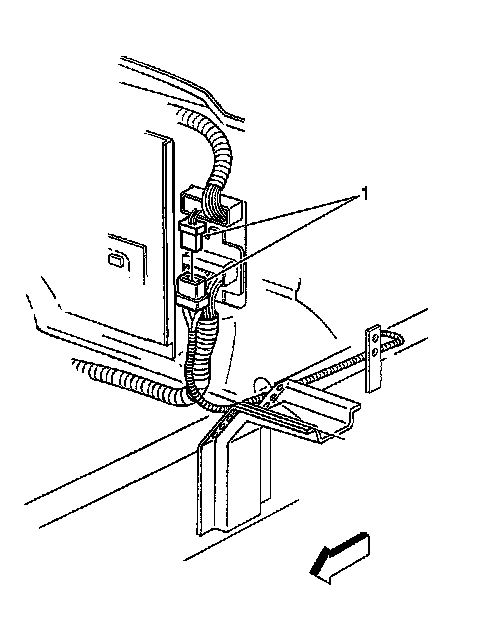

Transmission Harness to Cab
1 - C113 (2 cavities)
Parking Brake Lever (ABS-Hydraulic), LH Forward View
1 - C223 (2 cavities)
