System Diagram

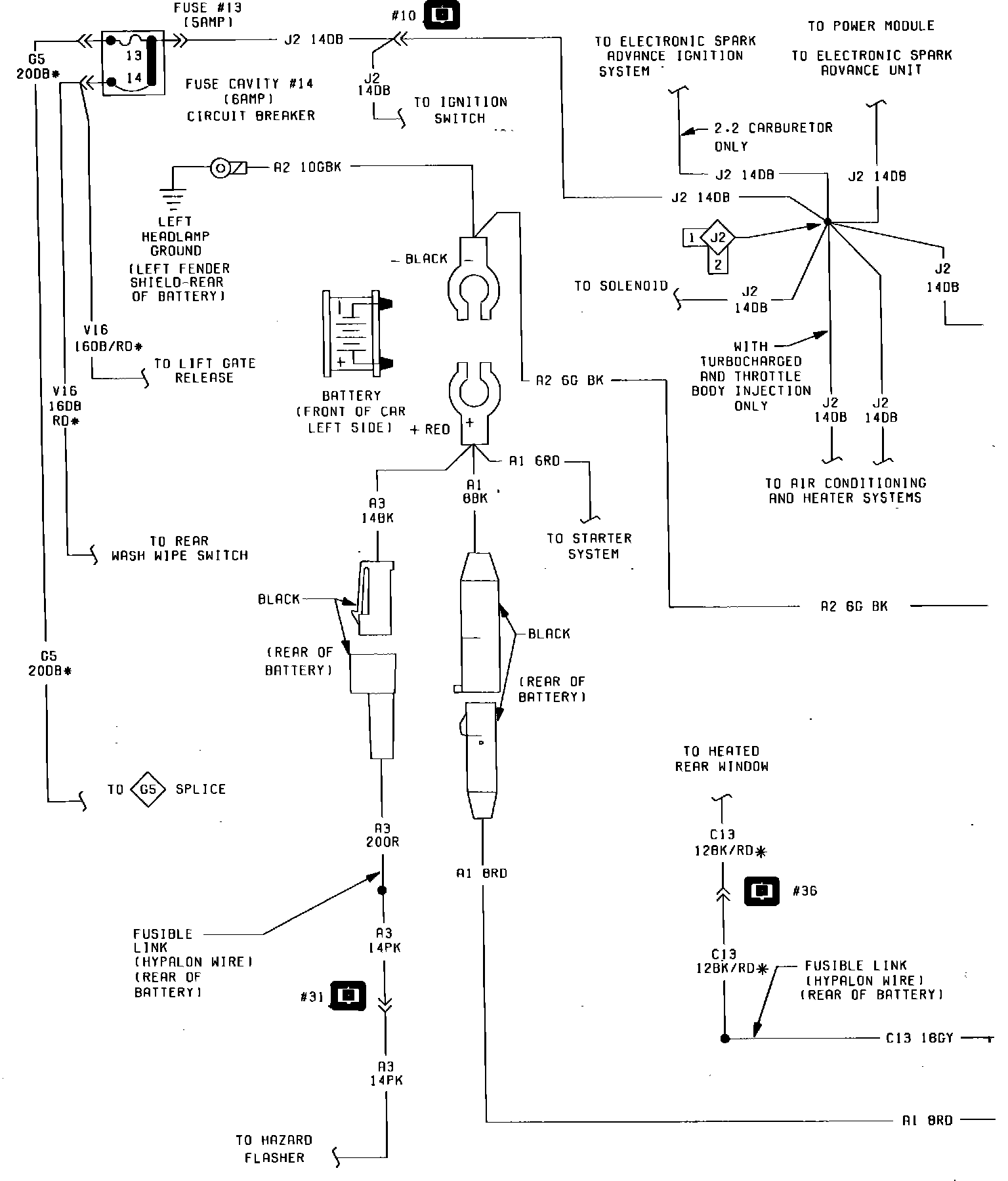

Fig. 16 Charging System Wiring Circuit (Part 1 of 2). 1984:

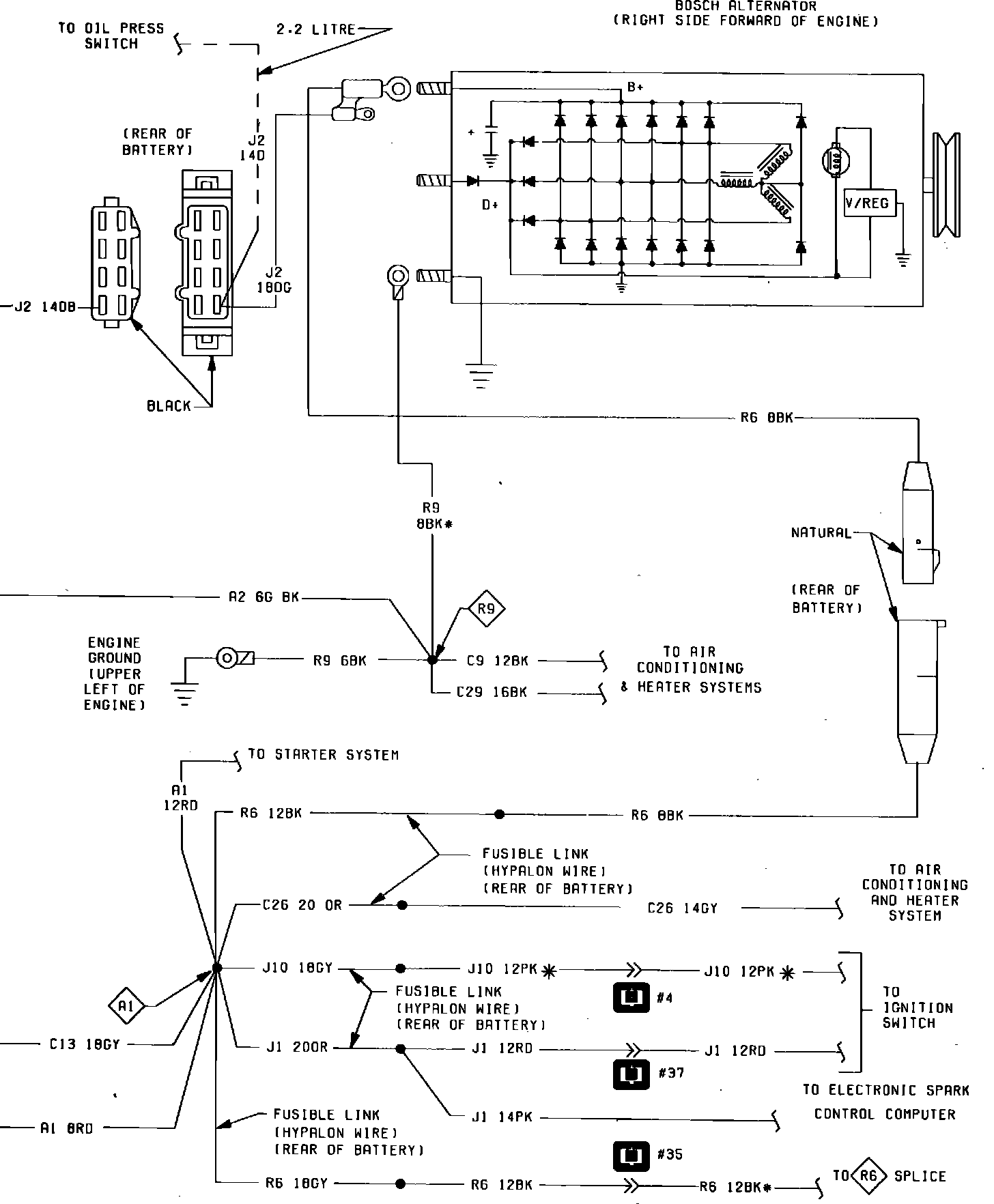

Fig. 16 Charging System Wiring Circuit (Part 2 of 2). 1984:

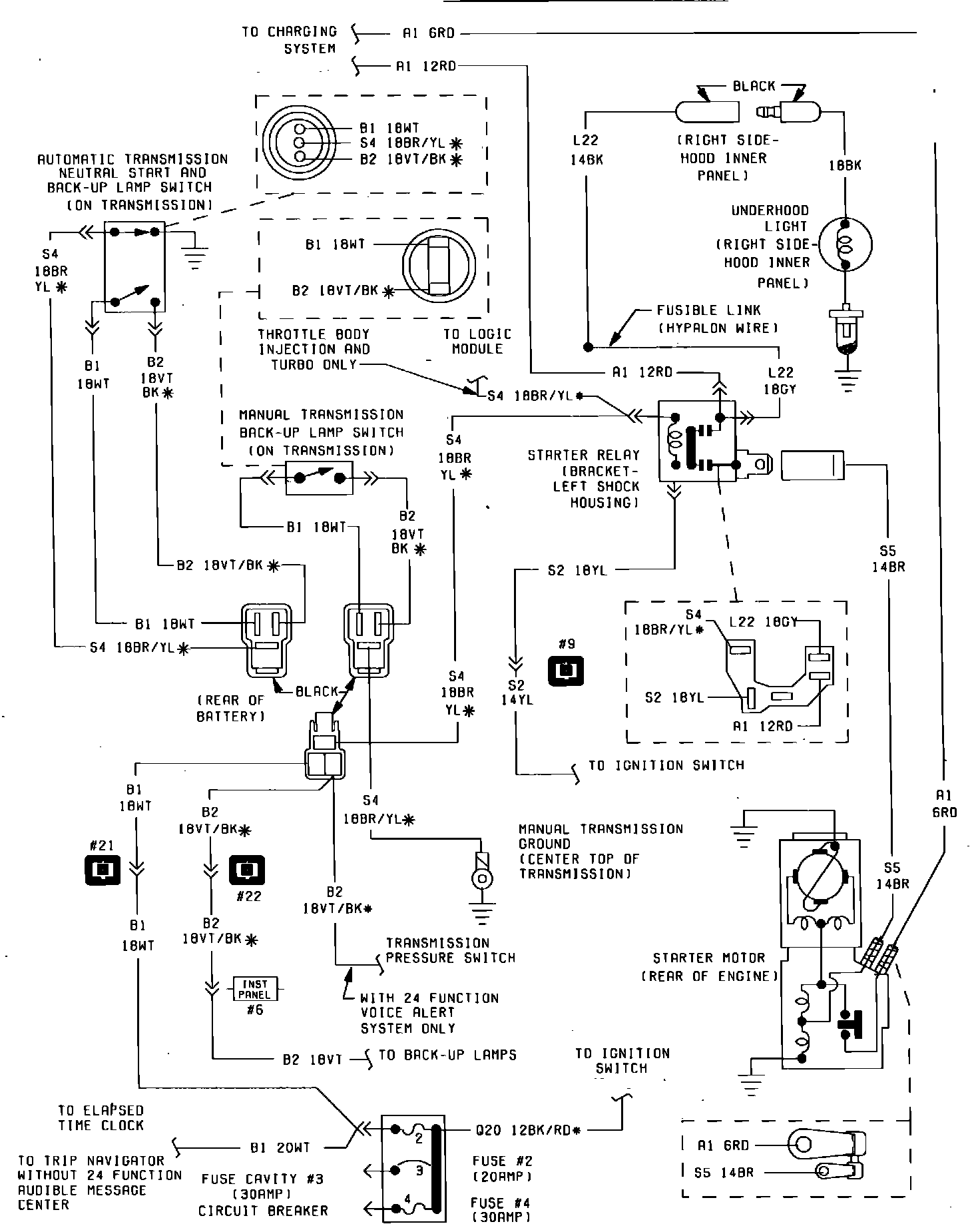

Fig. 55 Starter System Wiring Circuit. 1984:
