Lebaron GTS L4-135 2.2L SOHC Turbo VIN E FI
>>
Repair and Diagnosis
>>
Diagrams
>>
Electrical Diagrams
>>
Cruise Control
>>
System Diagram
System Diagram

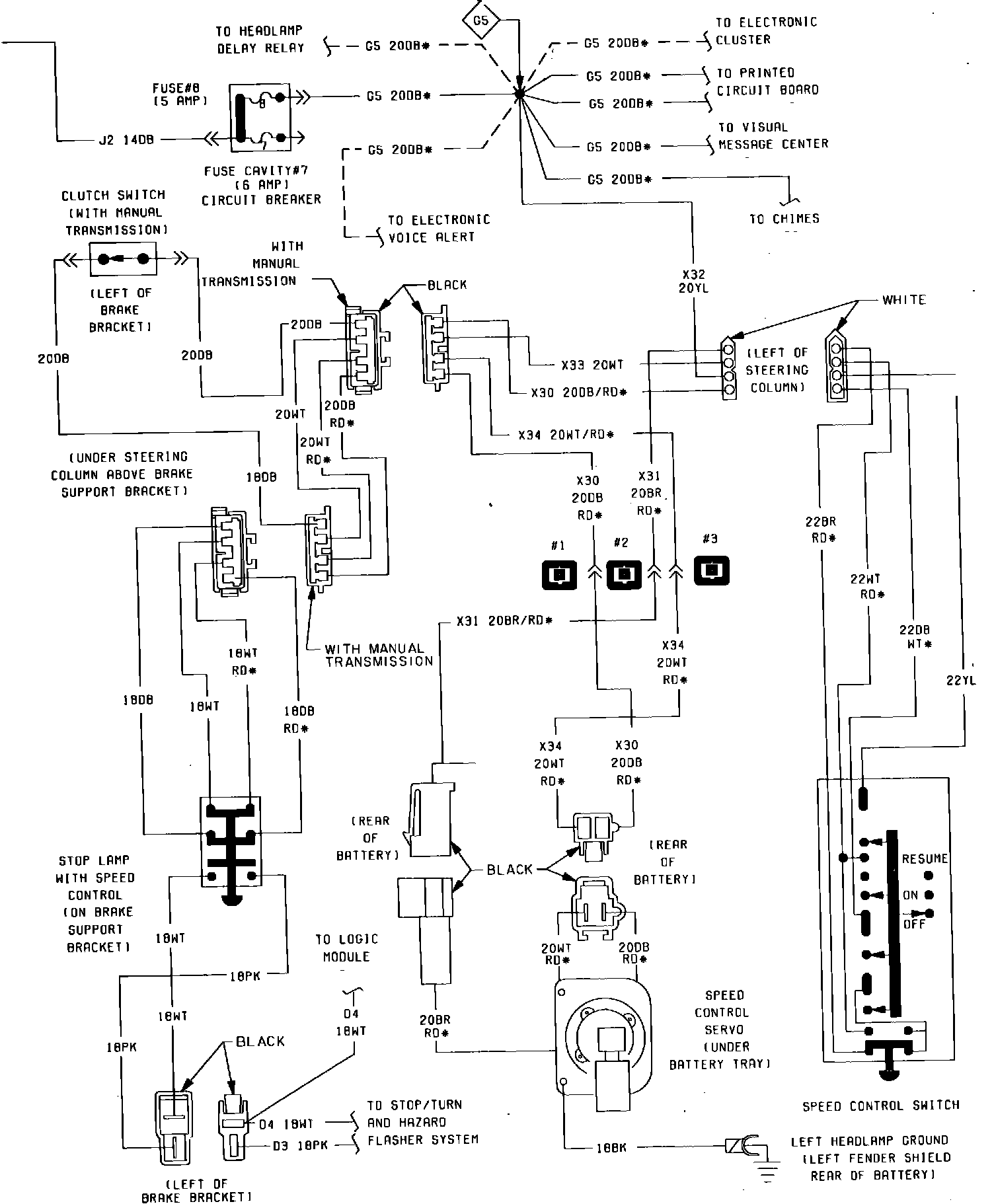

Fig. 25 Ignition Switch & Speed Control Wiring Circuit. 1985 Ignition Switch:
Fig. 25 Ignition Switch & Speed Control Wiring Circuit. 1985 Speed Control:
