Wiring Diagrams

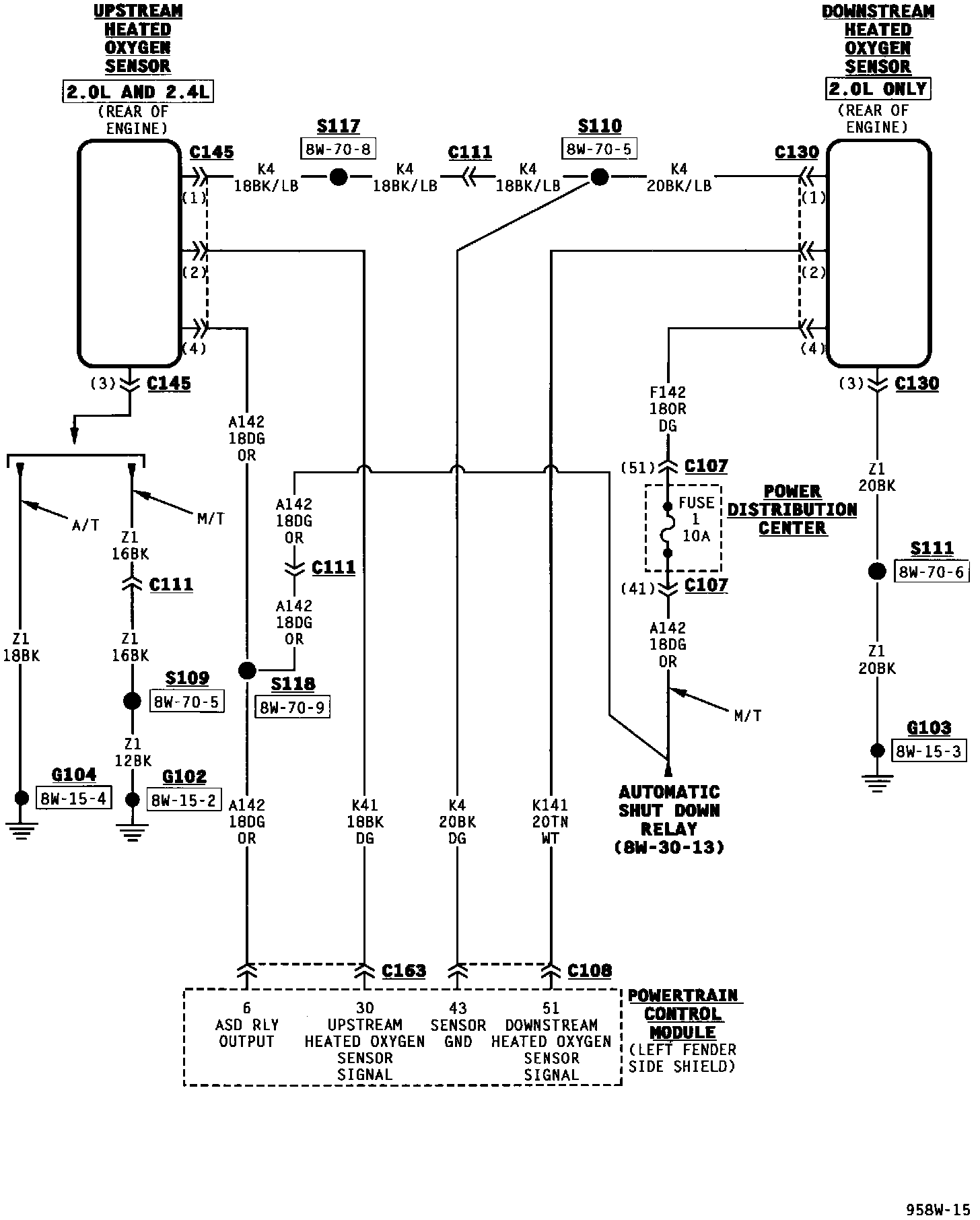

Fuel Ignition System:

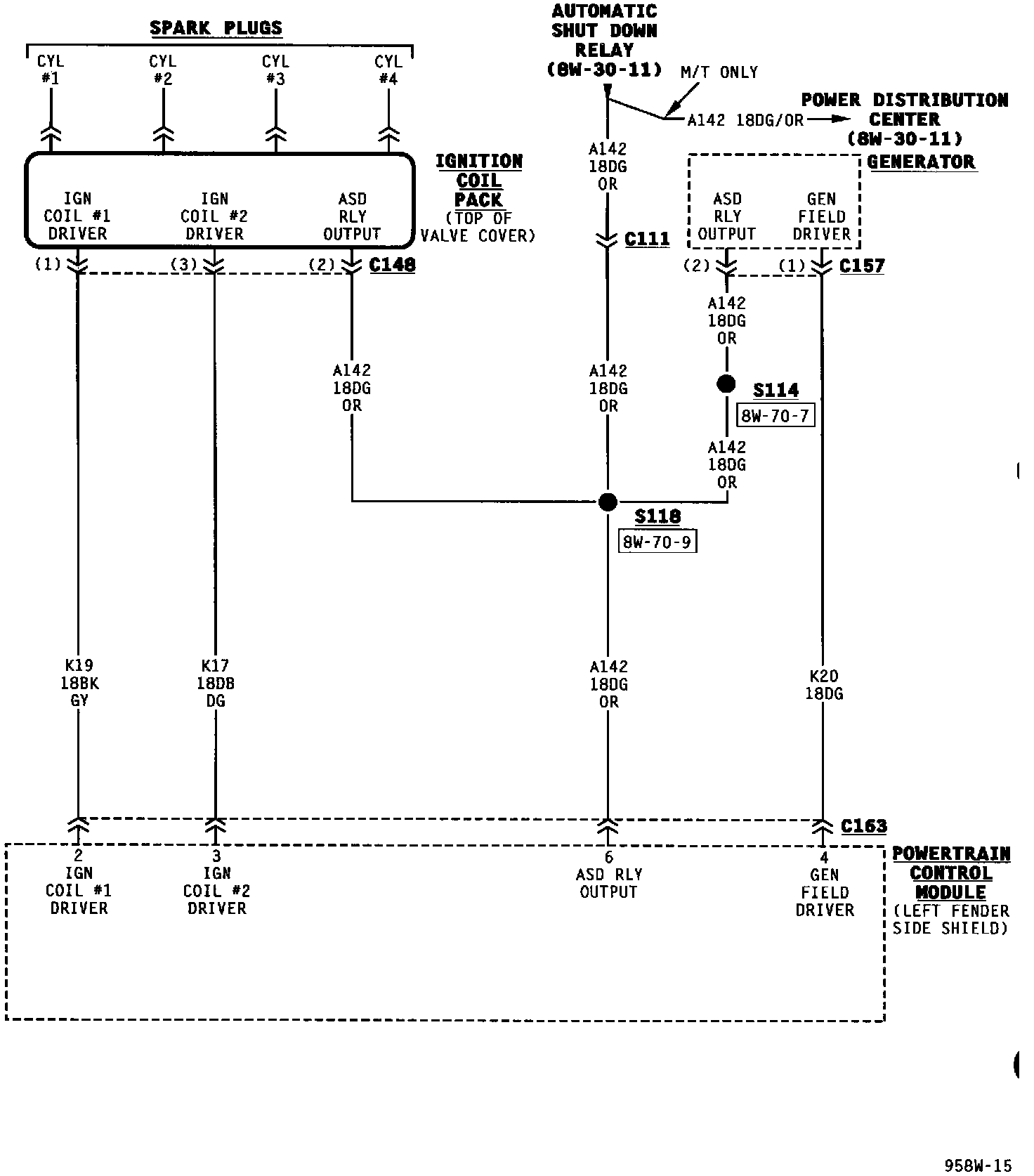

Fuel Ignition System:

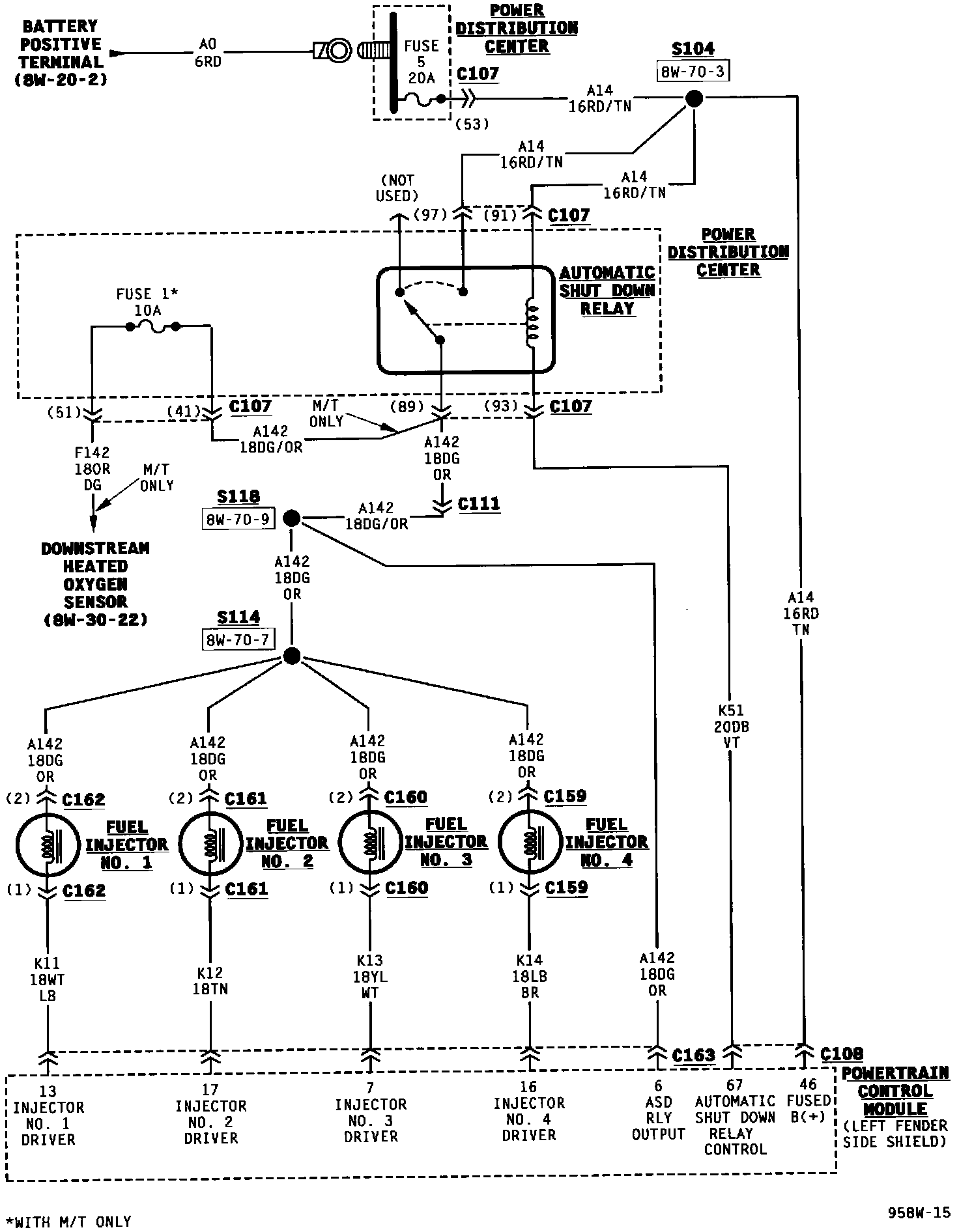

Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:




Fuel Ignition System:







NOTE: To view sheets referred to in these diagrams, see Diagram Information and Instructions/Complete Body and Chassis Diagrams.
