Heater-Seat Cushion-Driver




Component ID: 132
Component : HEATER-SEAT CUSHION-DRIVER

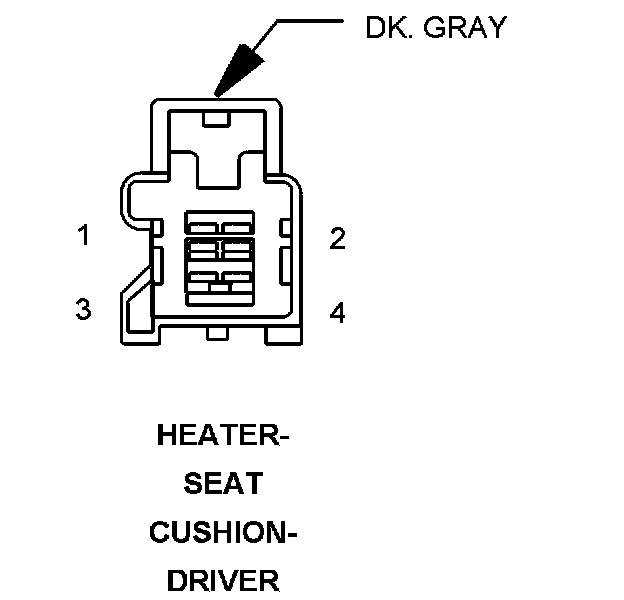

Connector:
Name : HEATER-SEAT CUSHION-DRIVER
Color : DK. GRAY
# of pins : 4




Pin Description Circuit
1 DRIVER SEAT HEATER B(+) DRIVER P87 18LG/LB
2 - -
3 - -
4 DRIVER SEAT HEATER GROUND P94 18LG/TN

Component Location - 39

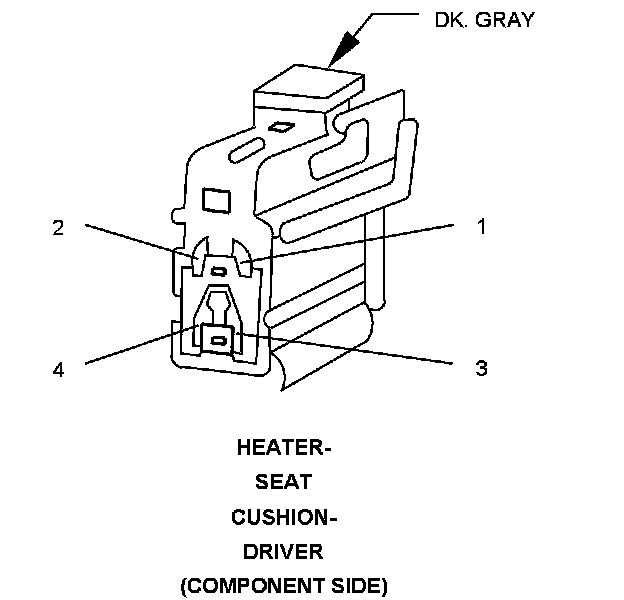

Connector:
Name : HEATER-SEAT CUSHION-DRIVER
Color : DK. GRAY
# of pins : 4
Qualifier : (COMPONENT SIDE)




Pin Description Circuit
1 DRIVER SEAT HEATER B(+) DRIVER RD
2 - -
3 - -
4 DRIVER SEAT HEATER GROUND BK

Component Location - 39
