Speaker-Right Front Door-Tweeter




Component ID: 398

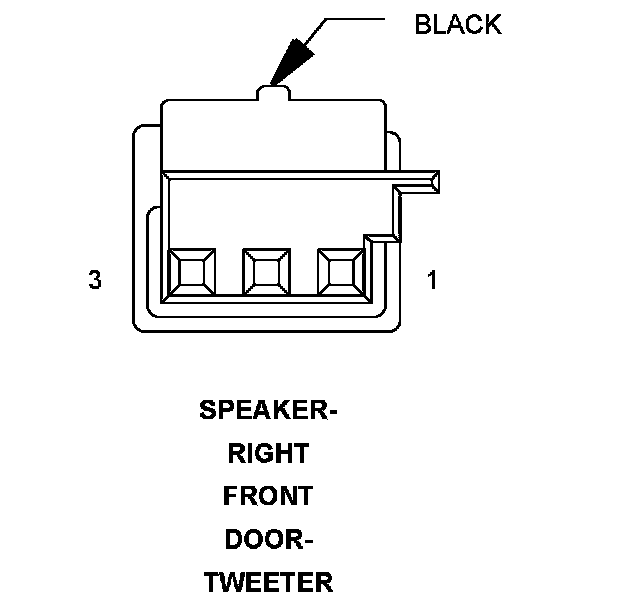

Component : SPEAKER-RIGHT FRONT DOOR-TWEETER

Connector:
Name : SPEAKER-RIGHT FRONT DOOR-TWEETER
Color : BLACK
# of pins : 3




Pin Description Circuit
1 AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) X202 20DG/VT
2 - -
3 AMPLIFIED RIGHT FRONT DOOR SPEAKER (-) X292 20DG/YL

Component Location - 41
