Motor-Wiper-Rear




Component ID: 214

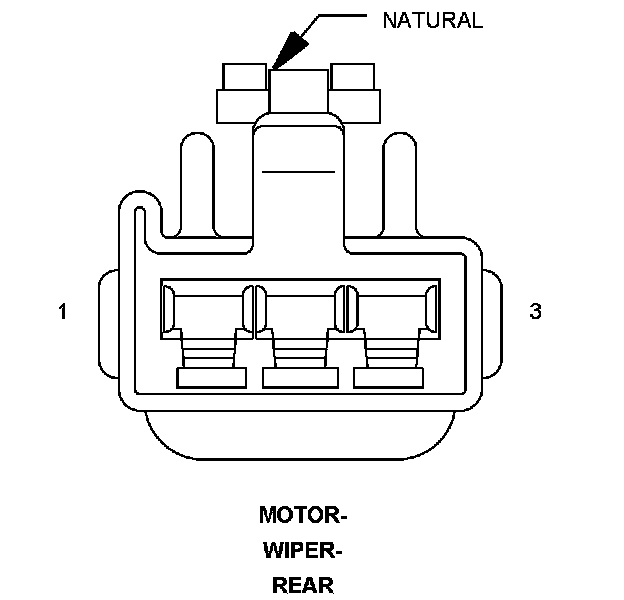

Component : MOTOR-WIPER-REAR

Connector:
Name : MOTOR-WIPER-REAR
Color : NATURAL
# of pins : 3




Pin Description Circuit
1 GROUND Z213 18BK/OR
2 REAR WIPER PARK SWITCH SENSE W17 20BR/LG
3 REAR WIPER MOTOR CONTROL W13 18BR/WT

Component Location - 45
