License Plate Lamp: Locations




Component ID: 151
Component : LAMP-LICENSE

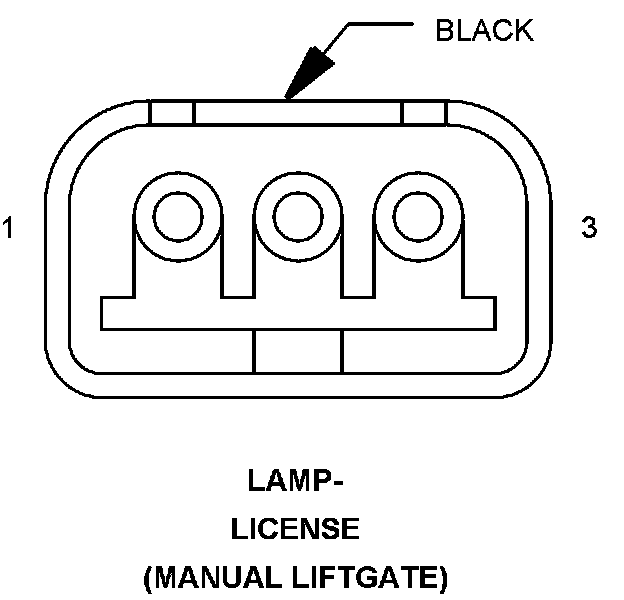

Connector:
Name : LAMP-LICENSE
Color : BLACK
# of pins : 3
Qualifier : (MANUAL LIFTGATE)




Pin Description Circuit
1 LICENSE LAMP DRIVER L3 18WT/VT
2 GROUND Z367 20BK/BR
3 - -

Component Location - 45




Component Location - 46






Connector:
Name : LAMP-LICENSE C1
Color : RED
# of pins : 6
Qualifier : (POWER LIFTGATE)




Pin Description Circuit
1 LICENSE LAMP DRIVER L3 18WT/VT
2 GROUND Z367 20BK/BR
3 LIFTGATE CHIME DRIVER Q94 22TN/LG
4 GROUND Z294 20BK/DG
5 LIFTGATE TEMPERATURE SENSOR SIGNAL G32 22VT/LB
6 LOGIC GROUND Q901 20OR/VT

Component Location - 45




Component Location - 46






Connector:
Name : LAMP-LICENSE C2
Color :
# of pins : 6
Qualifier : (REAR CAMERA)




Pin Description Circuit
1 - -
2 CAMERA RETURN X971 22GY/LB
3 CAMERA SIGNAL X970 22GY/OR
4 CAMERA SHIELD X972 22
5 GROUND Z927 20BK/LG
6 BACKUP LAMP DRIVER L1 20WT/LG

Component Location - 45




Component Location - 46
