Mirror-Inside Rearview




Component ID: 171
Component : MIRROR-INSIDE REARVIEW

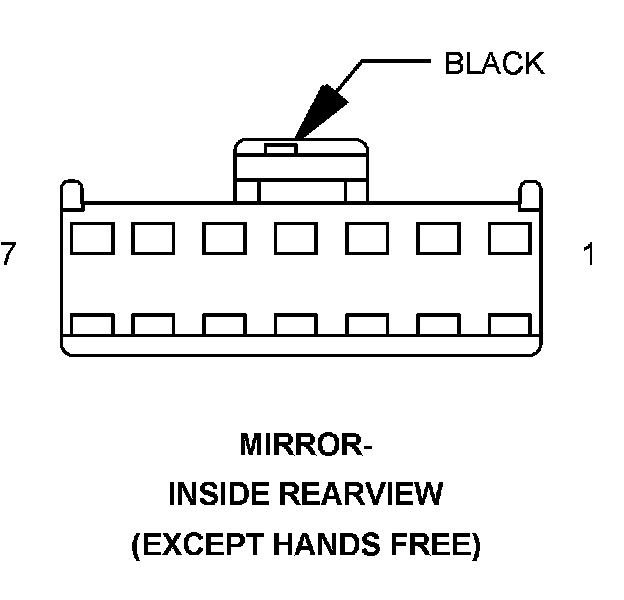

Connector:
Name : MIRROR-INSIDE REARVIEW
Color : BLACK
# of pins : 7
Qualifier : (EXCEPT HANDS FREE)




Pin Description Circuit
1 FUSED ACCESSORY RELAY OUTPUT F316 20BK/PK
2 GROUND Z113 18BK/DB
3 BACKUP LAMP SIGNAL L11 20BK/WT
4 AUTO DAY/NIGHT MIRROR (+) P112 20BK/OR
5 AUTO DAY/NIGHT MIRROR (-) P114 20BK/LB
6 - -
7 AUTOMATIC HEADLAMP SIGNAL L24 20BK/GY

Component Location - 44






Connector:
Name : MIRROR-INSIDE REARVIEW C1
Color : BLACK
# of pins : 7
Qualifier : (HANDS FREE)




Pin Description Circuit
1 FUSED ACCESSORY RELAY OUTPUT F316 20BK/PK
2 GROUND Z113 18BK/DB
3 BACKUP LAMP SIGNAL L11 20BK/WT
4 AUTO DAY/NIGHT MIRROR (+) P112 20BK/WT
5 AUTO DAY/NIGHT MIRROR (-) P114 20BK/LB
6 - -
7 AUTOMATIC HEADLAMP SIGNAL L24 20BK/GY

Component Location - 44

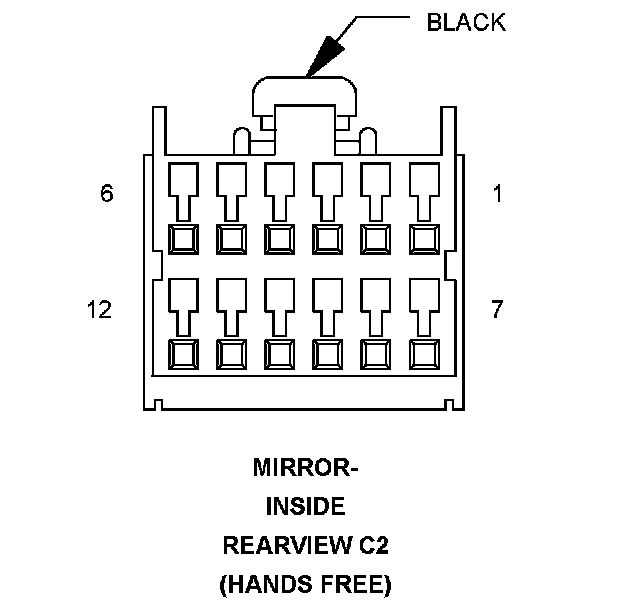

Connector:
Name : MIRROR-INSIDE REARVIEW C2
Color : BLACK
# of pins : 12
Qualifier : (HANDS FREE)




Pin Description Circuit
1 - -
2 - -
3 - -
4 MICROPHONE 2 IN (+) X722 20BR/WT
5 - -
6 MICROPHONE 1 IN (+) X712 20BR
7 MICROPHONE FEED X793 20DG/YL
8 - -
9 VOICE RECOGNITION/PHONE SWITCH SIGNAL X730 20BR/GY
10 - -
11 SENSOR GROUND X835 20BR/OR
12 MICROPHONE IN (-) X792 20BR/BK

Component Location - 44
