Control-A/C-Heater
Component ID: 69
Component : CONTROL-A/C-HEATER

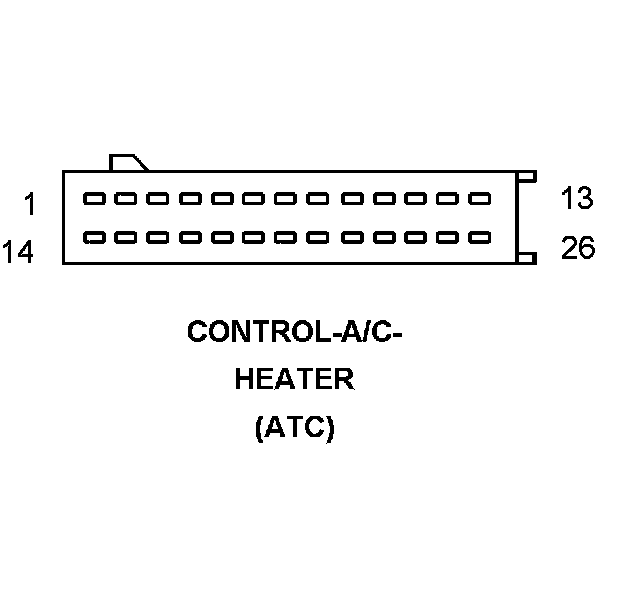

Connector:
Name : CONTROL-A/C-HEATER
Color :
# of pins : 26
Qualifier : (ATC)
Pin Description Circuit
1 FUSED RUN RELAY OUTPUT F504 20GY/PK
2 GROUND Z24 18BK/OR
3 PCI BUS D25 20WT/VT
4 REAR FAN SENSE RETURN C931 22DB/TN
5 REAR FAN SENSE SUPPLY C11 22LB/OR
6 REAR FAN SENSE C31 22LB/YL
7 EVAPORATOR TEMPERATURE SENSOR SIGNAL C21 20LG/DB
8 SENSOR GROUND C121 20DB/DG
9 FRONT MODE DOOR DRIVER (B) C135 20DB/GY
10 FRONT MODE DOOR DRIVER (A) C35 22LB/OR
11 RECIRCULATION DOOR DRIVER (B) C132 20DB/YL
12 RECIRCULATION DOOR DRIVER (A) C32 20TN/DB
13 DRIVER BLEND DOOR DRIVER (B) C161 20LB/WT
14 FUSED B(+) A118 20RD/OR
15 - -
16 - -
17 - -
18 FRONT BLOWER MOTOR CONTROL C56 20LB/DB
19 REAR BOOSTER FAN CONTROL C57 22DB/LB
20 PANEL LAMPS DRIVER E12 18OR/GY
21 REAR FAN ON INDICATOR DRIVER G21 22VT/WT
22 REAR MODE DOOR DRIVER (A) C153 22DB/BR
23 REAR MODE DOOR DRIVER (B) C53 22LB
24 PASSENGER BLEND DOOR DRIVER (B) C133 22DB/WT
25 PASSENGER BLEND DOOR DRIVER (A) C33 22LB/BR
26 DRIVER BLEND DOOR DRIVER (A) C61 22DB/LG
Component Location - 14
Component Location - 19
Connector:
Name : CONTROL-A/C-HEATER C1
Color :
# of pins : 20
Qualifier : (MTC)
Pin Description Circuit
1 GROUND Z24 18BK/OR
2 SENSOR GROUND C121 20DB/DG
3 - -
4 - -
5 - -
6 - -
7 RECIRCULATION DOOR DRIVER (A) C32 22DB/TN
8 - -
9 COMMON DOOR DRIVER (B) C34 22DB/LB
10 PCI BUS D25 20WT/VT
11 - -
12 - -
13 FUSED RUN RELAY OUTPUT F504 20GY/PK
14 PANEL LAMPS DRIVER E12 20OR/GY
15 EVAPORATOR TEMPERATURE SENSOR SIGNAL C21 22LG/DB
16 PASSENGER BLEND DOOR DRIVER (A) C33 22LB/BR
17 DRIVER BLEND DOOR DRIVER (A) C61 22DB/LG
18 FRONT MODE DOOR DRIVER (A) C35 22LB/OR
19 - -
20 - -
Component Location - 14
Component Location - 19
Connector:
Name : CONTROL-A/C-HEATER C2
Color :
# of pins : 10
Qualifier : (MTC)
Pin Description Circuit
1 - -
2 BLOWER MOTOR HIGH DRIVER C75 12DB/GY
3 BLOWER MOTOR M2 DRIVER C73 14DB/VT
4 GROUND Z134 12BK/LG
5 - -
6 - -
7 - -
8 - -
9 BLOWER MOTOR M1 DRIVER C72 16DB/OR
10 BLOWER MOTOR LOW DRIVER C71 16DB/BR
Component Location - 14
Component Location - 19
