Injector-Fuel 3




Component ID: 138

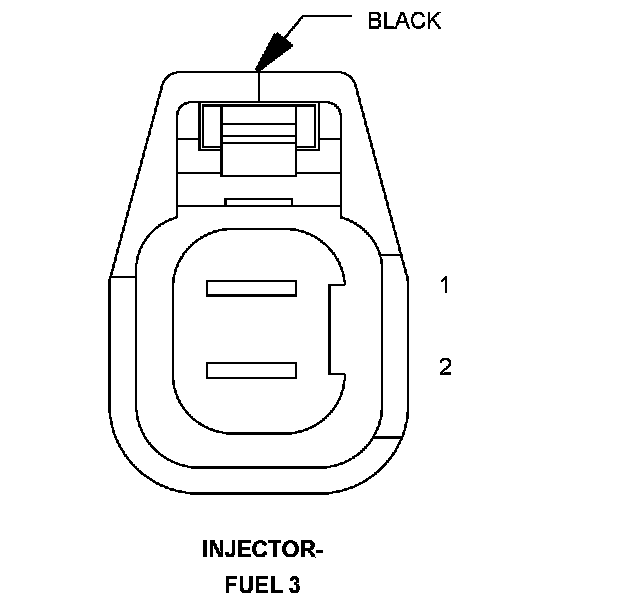

Component : INJECTOR-FUEL 3

Connector:
Name : INJECTOR-FUEL 3
Color : BLACK
# of pins : 2




Pin Description Circuit
1 ASD RELAY OUTPUT K344 16BR/GY
Pin Description Circuit
1 ASD RELAY OUTPUT F343 16PK/BR
2 INJECTOR 3 CONTROL K13 16BR/LB

Component Location - 12
