Radio




Component ID: 222
Component : RADIO

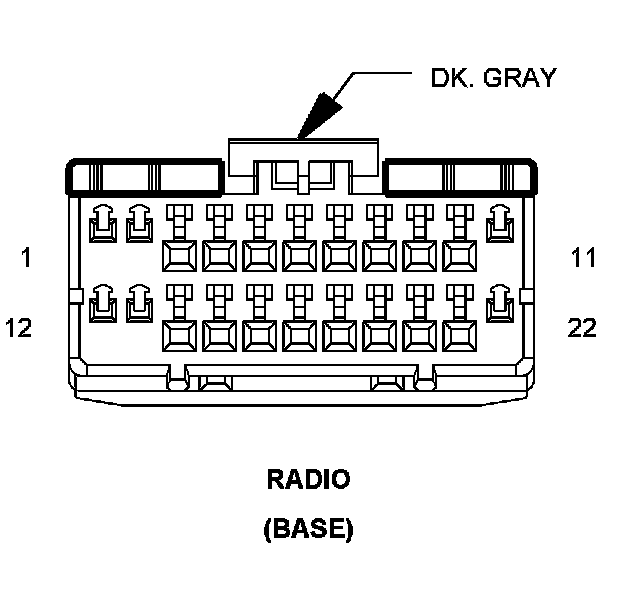

Connector:
Name : RADIO
Color : DK. GRAY
# of pins : 22
Qualifier : (BASE)




Pin Description Circuit
1 FUSED B(+) A118 20RD/OR
2 FUSED ACCESSORY RELAY OUTPUT F316 20PK/OR
3 PANEL LAMPS DRIVER E12 18OR/GY
4 - -
5 - -
6 - -
7 RADIO RIGHT AUDIO (+) X54 20GY
8 RADIO RIGHT AUDIO (-) X56 20GY/BR
9 RADIO LEFT AUDIO (+) X55 20DG/BR
10 RADIO LEFT AUDIO (-) X53 20DG
11 GROUND Z514 18BK/LG
12 - -
13 ANTENNA SIGNAL X60 18GY/OR
14 PCI BUS D25 20WT/VT
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -

Component Location - 14




Component Location - 15




Component Location - 16






Connector:
Name : RADIO C1
Color : DK. GRAY
# of pins : 22
Qualifier : (EXCEPT BASE)




Pin Description Circuit
1 FUSED B(+) A118 20RD/OR
2 FUSED ACCESSORY RELAY OUTPUT F316 20PK/OR
3 PANEL LAMPS DRIVER E12 18OR/GY
4 - -
5 - -
6 - -
7 RADIO RIGHT AUDIO (+) X54 20GY
8 RADIO RIGHT AUDIO (-) X56 20GY/BR
9 RADIO LEFT AUDIO (-) X55 20DG/BR
10 RADIO LEFT AUDIO (+) X53 20DG
11 GROUND Z514 18BK/LG
12 - -
13 ANTENNA SIGNAL X60 18GY/OR
14 PCI BUS D25 20WT/VT
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -

Component Location - 14




Component Location - 15




Component Location - 16






Connector:
Name : RADIO C2
Color : DK. GRAY
# of pins : 10
Qualifier : (DVD/CD CHANGER)




Pin Description Circuit
1 AUDIO OUT RIGHT X40 22GY/WT
2 COMMON AUDIO X140 22GY/OR
3 SHIELD X207 22SHLD
4 PCI BUS D25 20WT/VT
5 IGNITION RUN/ACC SIGNAL X112 20DG/GY
6 AUDIO OUT LEFT X41 22DG/WT
7 - -
8 - -
9 PANEL LAMPS DRIVER E14 20OR/TN
10 - -

Component Location - 14




Component Location - 15




Component Location - 16

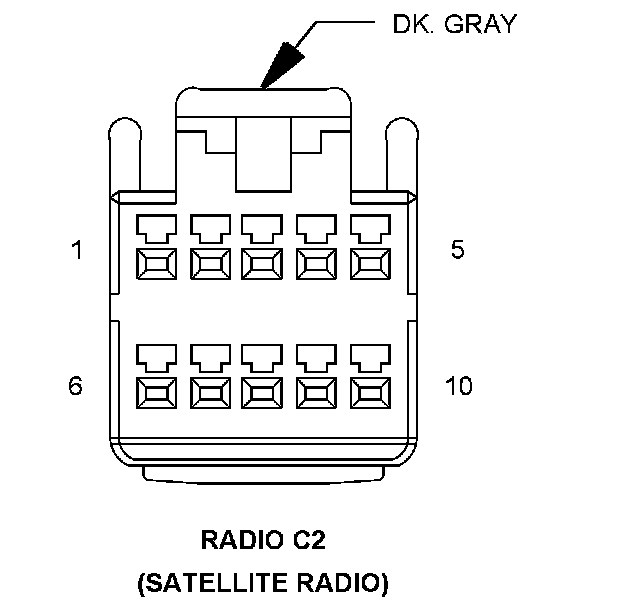

Connector:
Name : RADIO C2
Color : DK. GRAY
# of pins : 10
Qualifier : (SATELLITE RADIO)




Pin Description Circuit
1 AUDIO MUX RIGHT X416 22GY/WT
2 AUDIO RETURN X916 22GY/OR
3 SHIELD X407 22
4 PCI BUS D25 20WT/VT
5 IGNITION RUN/ACC SIGNAL X112 20DG/GY
6 AUDIO MUX LEFT X417 22DG/WT
7 GROUND Z141 20BK/TN
8 - -
9 PANEL LAMPS DRIVER E14 20OR/TN
10 FUSED B(+) X160 20GY/YL

Component Location - 14




Component Location - 15




Component Location - 16






Connector:
Name : RADIO C3
Color :
# of pins : 16
Qualifier : (DVD/CD CHANGER)




Pin Description Circuit
1 - -
2 - -
3 - -
4 - -
5 HEADPHONE AUDIO SIGNAL LEFT X961 22GY/LB
6 - -
7 VIDEO CONTROL X915 22GY/LB
8 VIDEO SIGNAL X515 22GY/OR
9 - -
10 - -
11 - -
12 HEADPHONE AUDIO SIGNAL RIGHT X960 22GY/LB
13 HEADPHONE AUDIO SIGNAL RIGHT X960 22GY/OR
14 - -
15 SHIELD X955 22
16 SHIELD X955 22

Component Location - 14




Component Location - 15




Component Location - 16






Connector:
Name : RADIO C4
Color : BLACK
# of pins : 12
Qualifier : (DVD/CD CHANGER)




Pin Description Circuit
1 FUSED B(+) X114 20GY/LB
2 FUSED IGNITION SWITCH OUTPUT (RUN-ACC) X211 20YL/GY
3 HEADPHONE I/R XMTR ENABLE X963 22GY/LG
4 HEADPHONE AUDIO SIGNAL LEFT X961 22GY/LB
5 VIDEO CONTROL X915 22GY/LB
6 VIDEO SIGNAL X515 22GY/OR
7 VIDEO RETURN X530 20GY/DB
8 - -
9 VIDEO PLAY SIGNAL X555 22VT/OR
10 HEADPHONE AUDIO SIGNAL RIGHT X960 22GY/OR
11 HEADPHONE RETURN X962 22GY/TN
12 SHIELD X955 22
12 SHIELD X955 22

Component Location - 14




Component Location - 15




Component Location - 16
