Lamp-Headlamp-Right
Component ID: 149
Component : LAMP-HEADLAMP-RIGHT

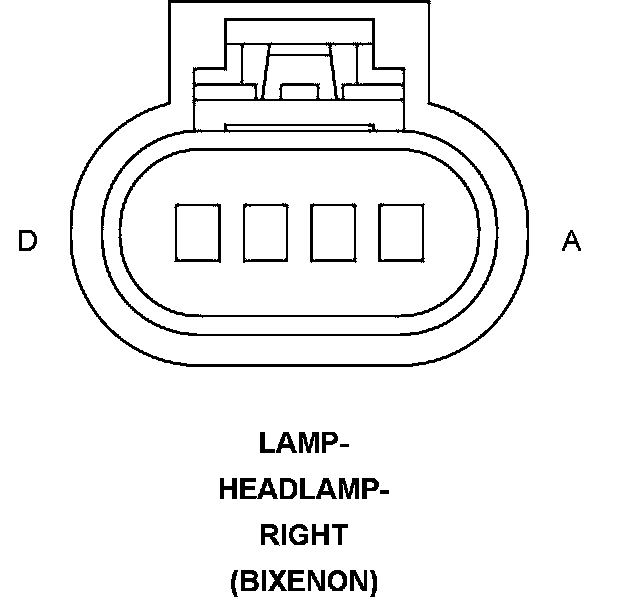

Connector:
Name : LAMP-HEADLAMP-RIGHT
Color :
# of pins : 4
Qualifier : (BIXENON)
A RIGHT LOW BEAM LAMP DRIVER L44 16TN/WT
B RIGHT HIGH BEAM LAMP DRIVER L34 16WT/GY
C GROUND Z344 16BK/TN
D GROUND Z346 16BK/LG
Component Location - 3

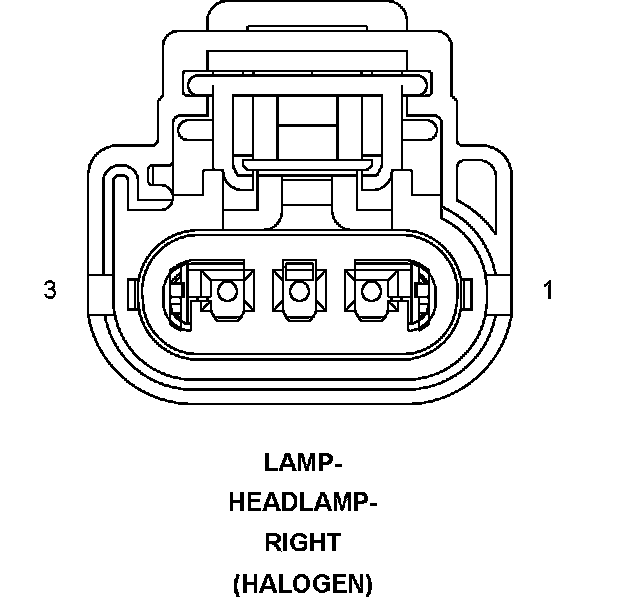

Connector:
Name : LAMP-HEADLAMP-RIGHT
Color :
# of pins : 3
Qualifier : (HALOGEN)
Pin Description Circuit
1 RIGHT LOW BEAM LAMP DRIVER L44 16TN/WT
2 GROUND Z344 16BK/TN
3 RIGHT HIGH BEAM LAMP DRIVER L34 16WT/GY
Component Location - 3
