Radio/Stereo: Locations




Component ID: 298
Component : RADIO

Connector:

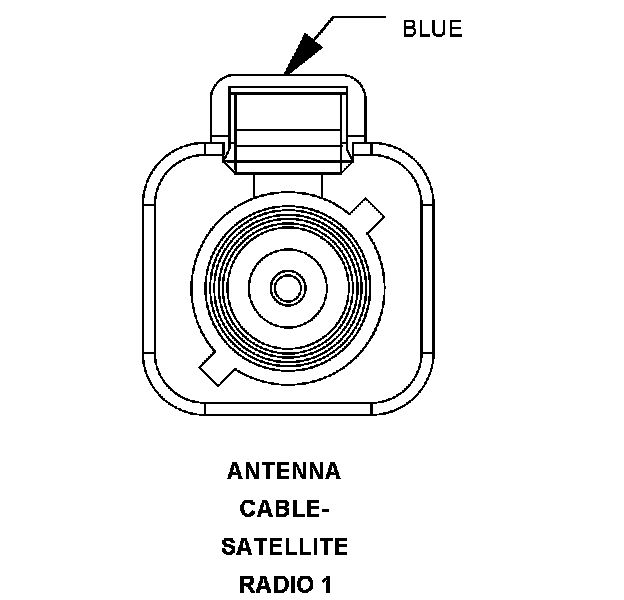

Name : ANTENNA CABLE-SATELLITE RADIO 1
Color : BLUE
# of pins : 2




Pin Circuit Description
1 D106 6WT/LG SATELLITE RADIO ANTENNA SIGNAL 1
2 D126 WT/TN SATELLITE RADIO ANTENNA SHIELD 1

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:
Name : ANTENNA-SATELLITE RADIO 1
Color : BLUE
# of pins : 2




Pin Circuit Description
1 D106 WT/LG SATELLITE RADIO ANTENNA SIGNAL 1
2 D126 WT/TN SATELLITE RADIO ANTENNA SHIELD 1

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:

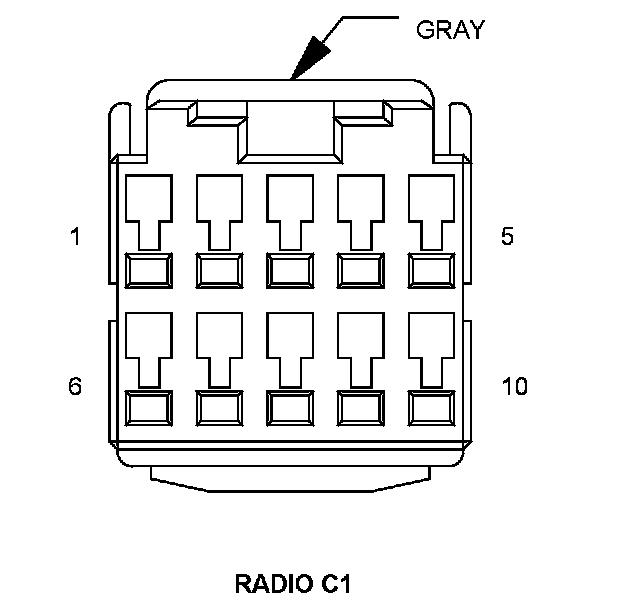

Name : RADIO C1
Color : GRAY
# of pins : 10




Pin Circuit Description
1 X722 20LB/DG MICROPHONE 2 IN (+)
Pin Circuit Description
1 X703 20DG/OR LEFT AUDIO OUTPUT
2 X712 20DG/LB MICROPHONE 1 IN (+)
2 X704 20DG/YL RIGHT AUDIO OUTPUT
3 - -
4 X793 20DG/YL MICROPHONE FEED
5 - -
6 X795 20DG COMMON AUDIO OUTPUT
7 X792 20GY MICROPHONE IN (-)
8 X835 20OR/GY SENSOR GROUND
9 - -
10 - -

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:
Name : RADIO C2
Color : GRAY
# of pins : 22




Pin Circuit Description
1 A300 18GY/LG FUSED B(+) (I.O.D.)
2 D54 20WT CAN B BUS (-)
3 - -
4 - -
5 - -
6 - -
7 X62 18GY/OR AMPLIFIED ANTENNA FEED
8 X303 18DG/TN LEFT REAR SPEAKER (+)
8 X51 18DG/DB RADIO LEFT AUDIO (+)
9 X393 18DG/GY LEFT REAR SPEAKER (-)
9 X57 18DG/OR RADIO LEFT AUDIO (-)
10 X304 18DG/BR RIGHT REAR SPEAKER (+)
10 X52 18GY/DB RADIO RIGHT AUDIO (+)
11 X394 18YL/GY RIGHT REAR SPEAKER (-)
11 X58 18GY/OR RADIO RIGHT AUDIO (-)
12 Z909 18BK/LG GROUND
13 D55 20WT/OR CAN B BUS (+)
14 - -
15 - -
16 - -
17 - -
18 - -
19 X202 18DG/VT RIGHT FRONT DOOR SPEAKER (+)
20 X292 18DG/YL RIGHT FRONT DOOR SPEAKER (-)
21 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
22 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:
Name : RADIO C3
Color : WHITE
# of pins : 22
Qualifier : (DVD)




Pin Circuit Description
1 X552 22GY/LB AUDIO RETURN 3
2 - -
3 - -
4 - -
5 - -
6 X534 22GY/BR VIDEO SIGNAL 1
7 X535 22GY VIDEO COMMON 1
8 X536 22 VIDEO SHIELD 1
9 X541 22GY/LB VIDEO SIGNAL 2
10 X542 22GY VIDEO COMMON 2
11 X543 22 VIDEO SHIELD 2
12 X546 22GY/OR AUDIO RETURN 2
13 X551 22DG/VT AUDIO LEFT 3
14 X550 22DG/YL AUDIO RIGHT 3
15 - -
16 - -
17 - -
18 X539 22DG/TN AUDIO LEFT 1
19 X540 22GY/VT AUDIO RETURN 1
20 X538 22DG/WT AUDIO RIGHT 1
21 X545 22DG/LB AUDIO LEFT 2
22 X544 22DG/DB AUDIO RIGHT 2

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:

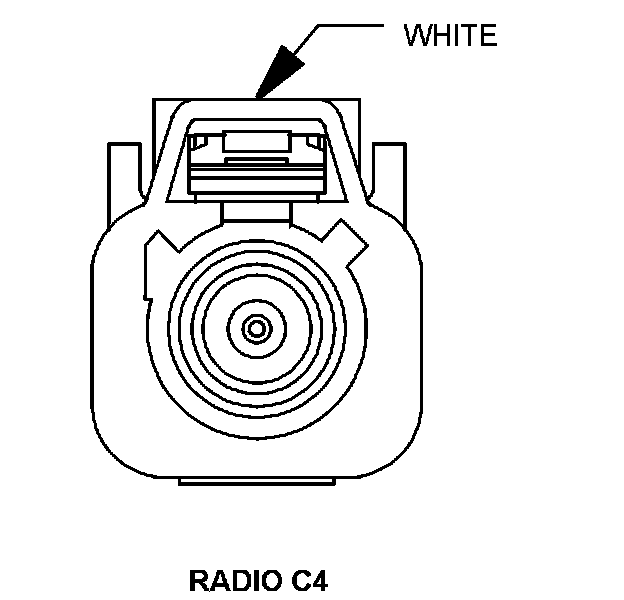

Name : RADIO C4
Color : WHITE
# of pins : 2




Pin Circuit Description
1 D5 6WT/OR RADIO ANTENNA SIGNAL
2 D931 WT/YL RADIO ANTENNA SHIELD

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:
Name : RADIO C5
Color : GRAY
# of pins : 2
Qualifier : (NAVIGATION)




Pin Circuit Description
1 D8 WT/LB GPS ANTENNA SIGNAL
2 D108 LB/WT GPS ANTENNA SHIELD

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:

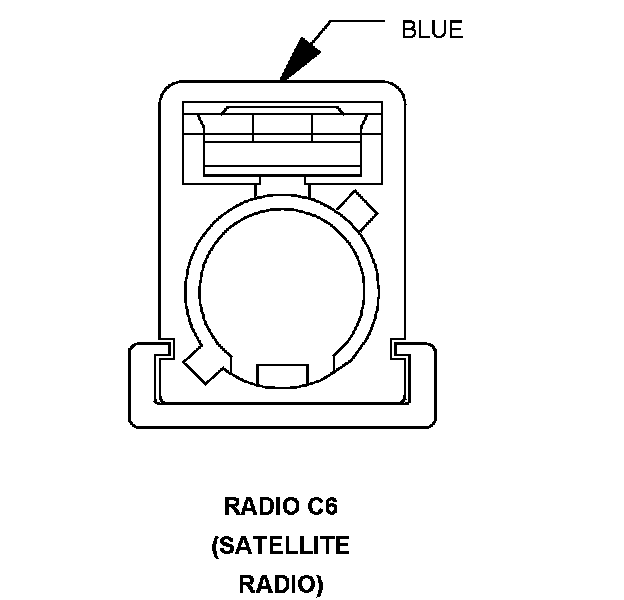

Name : RADIO C6
Color : BLUE
# of pins : 2
Qualifier : (SATELLITE RADIO)




Pin Circuit Description
1 D106 6WT/LG SATELLITE RADIO ANTENNA SIGNAL 1
2 D126 WT/TN SATELLITE RADIO ANTENNA SHIELD 1

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48






Connector:
Name : RADIO C7
Color : YELLOW
# of pins : 2
Qualifier : (SATELLITE VIDEO)




Pin Circuit Description
1 D106 12BK SATELLITE RADIO ANTENNA SIGNAL 1
2 D126 BK SATELLITE RADIO ANTENNA SHIELD 1

Component Location - 73




Component Location - 74




Component Location - 44




Component Location - 36




Component Location - 37




Component Location - 48
