C104
Component ID: 29
Component : C104

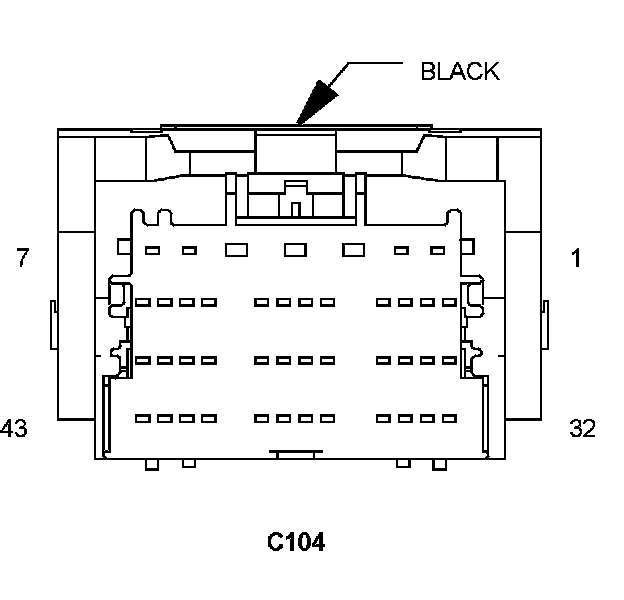

Connector:
Name : C104
Color : BLACK
# of pins : 43
Gender : FEMALE
Pin Circuit Description
1 L62 18WT/YL RIGHT REAR TURN SIGNAL CONTROL
Pin Circuit Description
1 F950 16PK/LG RUN/START RELAY OUTPUT
2 F343 16BR/YL FUSED ASD RELAY OUTPUT
2 F950 16PK/LG RUN/START RELAY OUTPUT
3 A22 12RD/WT FUSED B(+)
4 X13 16DG/GY FUSED B(+) (I.O.D.)
5 A22 12RD/WT FUSED B(+)
6 F950 16PK/LG RUN/START RELAY OUTPUT
7 L1 18WT/LG BACKUP LAMP CONTROL OUTPUT
7 L63 18WT/DG LEFT REAR TURN SIGNAL CONTROL
8 B221 20DG BRAKE LAMP RELAY CONTROL
8 F855 20PK/YL 5 VOLT SUPPLY
9 K31 20BR FUEL PUMP RELAY CONTROL
10 L53 20DG/WT BRAKE LAMP RELAY OUTPUT
10 F902 20PK IGNITION OFF-RUN-START
11 L777 18WT/VT PARK LAMP CONTROL OUTPUT
11 A117 20RD/DG FUSED B(+) (I.O.D.)
12 L13 20WT/YL HEADLAMP LEVEL SENSOR SIGNAL
13 A117 20RD/DG FUSED B(+) (I.O.D.)
13 B15 20DG/WT BRAKE SIGNAL 1
14 B16 20LB/DG BRAKE SIGNAL 2
15 L239 20WT/DG REAR FOG LAMP RELAY CONTROL
15 L53 20DG/WT BRAKE LAMP RELAY OUTPUT
16 P307 20LG/GY ACCESSORY DELAY RELAY CONTROL
17 F923 20PK/YL RUN RELAY CONTROL
18 K107 20VT/WT ESM SIGNAL
19 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
19 F856 20YL/PK 5 VOLT SUPPLY
19 F856 20YL/PK 5 VOLT SUPPLY
20 B15 20DG/WT BRAKE SIGNAL 1
21 B16 20LB/DG BRAKE SIGNAL 2
22 D51 20WT/BR DYNAMICS SENSOR LOW DATA LINK
23 D52 20WT/LB DYNAMICS SENSOR HIGH DATA LINK
24 K23 20BR/WT APP SIGNAL 1
24 G4 20VT/LB DYNAMICS SENSOR SUPPLY
25 K167 20BR/YL APP SENSOR GROUND 1
25 D51 20WT/BR DYNAMICS SENSOR LOW DATA LINK
26 K29 20WT/BR APP SIGNAL 2
26 D52 20WT/LB DYNAMICS SENSOR HIGH DATA LINK
27 K400 20BR/VT APP SENSOR GROUND 2
27 G94 20VT/DB DYNAMICS SENSOR GROUND
28 D64 20WT/LB CAN C BUS (-)
29 D65 20WT/BK CAN C BUS (+)
29 D64 20WT/LB CAN C BUS (-)
30 G4 20VT/LB DYNAMICS SENSOR SUPPLY
30 D65 20WT/BK CAN C BUS (+)
31 G94 20VT/DB DYNAMICS SENSOR GROUND
32 L62 18WT/YL RIGHT REAR TURN SIGNAL CONTROL
33 A72 20RD/OR ADJUSTABLE PEDALS CONTROL OUTPUT
34 F855 20PK/YL 5 VOLT SUPPLY
35 W12 20BR/OR REAR WIPER RELAY CONTROL
36 B1 20DG/OR RIGHT REAR WHEEL SPEED SENSOR SIGNAL
37 B221 20DG BRAKE LAMP RELAY CONTROL
37 B2 20DG/LB RIGHT REAR WHEEL SPEED SENSOR SUPPLY
38 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
38 B3 20DG/YL LEFT REAR WHEEL SPEED SENSOR SIGNAL
38 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
39 B4 20DG/GY LEFT REAR WHEEL SPEED SENSOR SUPPLY
40 W17 18BR/LG REAR WIPER PARK SWITCH SENSE
41 F856 20YL/PK 5 VOLT SUPPLY
41 F856 20YL/PK 5 VOLT SUPPLY
42 F902 20PK IGNITION OFF-RUN-START
43 L63 18WT/DG LEFT REAR TURN SIGNAL CONTROL
43 X13 16DG/GY FUSED B(+) (I.O.D.)
Component Location - 51
Component Location - 52

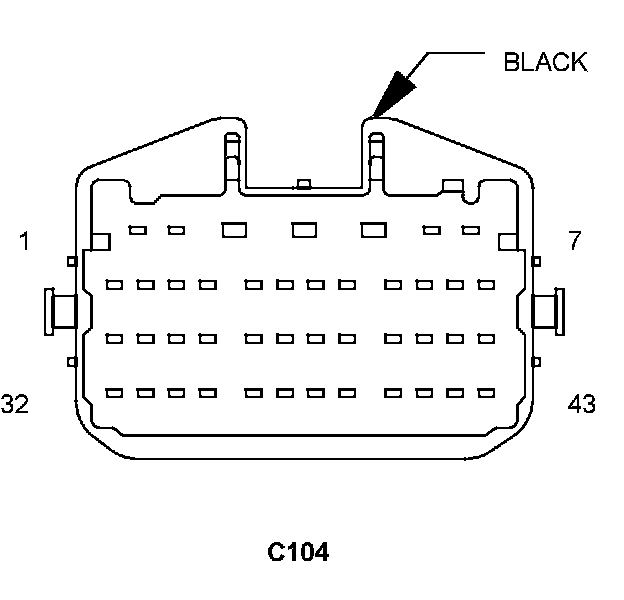

Connector:
Name : C104
Color : BLACK
# of pins : 43
Gender : MALE
Pin Circuit Description
1 L62 20WT/YL RIGHT REAR TURN SIGNAL CONTROL
Pin Circuit Description
1 F950 16PK/LG RUN/START RELAY OUTPUT
2 F343 16BR/YL FUSED ASD RELAY OUTPUT
3 A22 12RD/WT FUSED B(+)
4 X13 16DG/GY FUSED B(+) (I.O.D.)
5 A22 12RD/WT FUSED B(+)
6 F950 16PK/LG RUN/START RELAY OUTPUT
7 L1 18WT/LG BACKUP LAMP CONTROL OUTPUT
7 L1 18WT/LG BACKUP LAMP CONTROL OUTPUT
7 L63 20WT/DG LEFT REAR TURN SIGNAL CONTROL
8 B221 20DG BRAKE LAMP RELAY CONTROL
8 F855 20PK/YL 5 VOLT SUPPLY
9 K31 20BR FUEL PUMP RELAY CONTROL
10 L53 20DG/WT BRAKE LAMP RELAY OUTPUT
10 F902 20PK IGNITION OFF-RUN-START
11 L777 18WT/VT PARK LAMP CONTROL OUTPUT
11 A117 20RD/DG FUSED B(+) (I.O.D.)
12 L13 18WT/YL HEADLAMP LEVEL SENSOR SIGNAL
13 A117 20RD/DG FUSED B(+) (I.O.D.)
13 B15 20DG/WT BRAKE SIGNAL 1
14 L124 18WT/DB POLICE ACCESSORIES WIRE 7
14 B16 20LB/DG BRAKE SIGNAL 2
15 L239 20WT/DG REAR FOG LAMP RELAY CONTROL
15 L53 20DG/WT BRAKE LAMP RELAY OUTPUT
16 P307 20LG/GY ACCESSORY DELAY RELAY CONTROL
17 F923 20PK/YL RUN RELAY CONTROL
18 K107 20VT/WT ESM SIGNAL
19 F856 20YL/PK 5 VOLT SUPPLY
19 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
20 B15 20DG/WT BRAKE SIGNAL 1
21 B16 20LB/DG BRAKE SIGNAL 2
22 D51 20WT/BR DYNAMICS SENSOR LOW DATA LINK
23 D52 20WT/LB DYNAMICS SENSOR HIGH DATA LINK
24 K23 20BR/WT APP SIGNAL 1
24 G4 20VT/LB DYNAMICS SENSOR SUPPLY
25 K167 20BR/YL APP SENSOR GROUND 1
25 D51 20WT/BR DYNAMICS SENSOR LOW DATA LINK
26 K29 20WT/BR APP SIGNAL 2
26 D52 20WT/LB DYNAMICS SENSOR HIGH DATA LINK
27 K400 20BR/VT APP SENSOR GROUND 2
27 G94 20VT/DB DYNAMICS SENSOR GROUND
28 D64 20WT/LB CAN C BUS (-)
29 D65 20WT/BK CAN C BUS (+)
29 D64 20WT/LB CAN C BUS (-)
30 G4 20VT/LB DYNAMICS SENSOR SUPPLY
30 D65 20WT/BK CAN C BUS (+)
31 G94 20VT/DB DYNAMICS SENSOR GROUND
32 L62 18WT/YL RIGHT REAR TURN SIGNAL CONTROL
33 A72 20RD/OR ADJUSTABLE PEDALS CONTROL OUTPUT
34 F855 20PK/YL 5 VOLT SUPPLY
35 W12 20BR/OR REAR WIPER RELAY CONTROL
36 B1 20DG/OR RIGHT REAR WHEEL SPEED SENSOR SIGNAL
37 B2 20DG/LB RIGHT REAR WHEEL SPEED SENSOR SUPPLY
37 B221 20DG BRAKE LAMP RELAY CONTROL
38 B3 20DG/YL LEFT REAR WHEEL SPEED SENSOR SIGNAL
38 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
39 B4 20DG/GY LEFT REAR WHEEL SPEED SENSOR SUPPLY
40 W17 18BR/LG REAR WIPER PARK SWITCH SENSE
41 F856 20YL/PK 5 VOLT SUPPLY
42 F902 20PK IGNITION OFF-RUN-START
43 L63 18WT/DG LEFT REAR TURN SIGNAL CONTROL
43 X13 16DG/GY FUSED B(+) (I.O.D.)
Component Location - 51
Component Location - 52
