C301
Component ID: 44
Component : C301

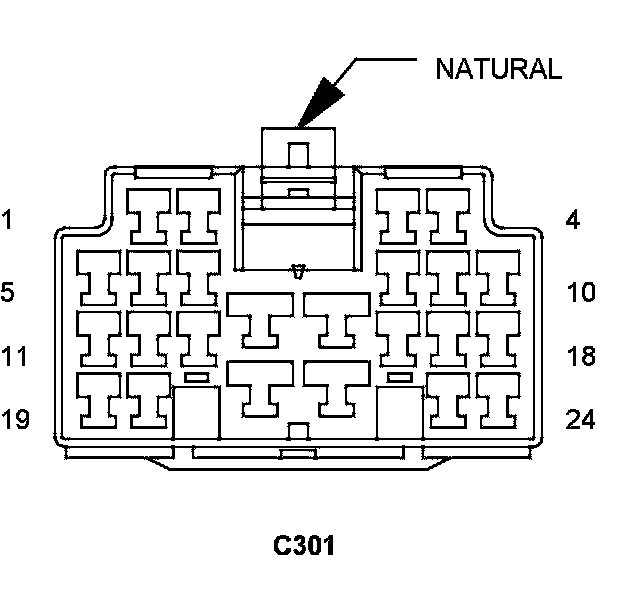

Connector:
Name : C301
Color : NATURAL
# of pins : 24
Gender : FEMALE
Pin Circuit Description
1 - -
2 C110 20DB/GY FUSED REAR WINDOW DEFOGGER RELAY OUTPUT
2 C16 20DB/GY FUSED REAR WINDOW DEFOGGER RELAY OUTPUT
3 A913 20RD/GY FUSED B(+)
4 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
5 G74 22VT/WT PASSENGER DOOR AJAR SWITCH SENSE
5 G74 20VT/WT PASSENGER DOOR AJAR SWITCH SENSE
6 P37 22LG/TN PASSENGER DOOR LOCK SWITCH RETURN
6 P37 20LG/TN PASSENGER DOOR LOCK SWITCH RETURN
7 G160 22VT/LG PASSENGER DOOR LOCK SWITCH MUX
7 G160 20VT/LG PASSENGER DOOR LOCK SWITCH MUX
8 M24 18YL/WT COURTESY LAMPS DRIVER
9 E12 20OR/GY PANEL LAMPS DRIVER
9 D55 20WT/OR CAN B BUS (+)
10 D54 20WT CAN B BUS (-)
11 X202 18DG/VT RIGHT FRONT DOOR SPEAKER (+)
11 X202 18DG/VT AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)
11 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
11 X201 18GY/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
12 X292 18DG/YL RIGHT FRONT DOOR SPEAKER (-)
12 X292 18DG/YL AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)
12 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
12 X291 18GY/YL AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
13 F880 22PK/DG FUSED ACCESSORY DELAY RELAY OUTPUT
13 F880 20PK/DG FUSED ACCESSORY DELAY RELAY OUTPUT
14 Z911 14BK/WT GROUND
15 Q15 14OR/LB WINDOW LOCK OUT SWITCH OUTPUT
16 P303 22TN PASSENGER DOOR UNLOCK DRIVER
16 P303 22TN PASSENGER DOOR UNLOCK DRIVER
16 P303 20TN PASSENGER DOOR UNLOCK DRIVER
16 P303 20TN PASSENGER DOOR UNLOCK DRIVER
17 P72 20TN/GY PASSENGER MIRROR VERTICAL DRIVER
17 P110 20LG/WT POWER FOLDING MIRROR RETURN
18 P74 20TN/OR PASSENGER MIRROR HORIZONTAL DRIVER
18 P699 20LG/DG POWER FOLDING MIRROR DRIVER
19 - -
20 P392 22LG/DB DOOR LOCK DRIVER
20 P392 20LG/DB DOOR LOCK DRIVER
21 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
22 F881 14PK FUSED ACCESSORY DELAY RELAY OUTPUT
23 P76 22TN/LB MIRROR COMMON DRIVER
24 E12 20OR/GY PANEL LAMPS DRIVER
Component Location - 62
Component Location - 51
Component Location - 52
Connector:
Name : C301
Color : NATURAL
# of pins : 24
Gender : MALE
Pin Circuit Description
1 - -
2 C110 20DB/GY FUSED REAR WINDOW DEFOGGER RELAY OUTPUT
3 A913 20RD/GY FUSED B(+)
4 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
5 G74 22VT/WT PASSENGER DOOR AJAR SWITCH SENSE
6 P37 22LG/TN PASSENGER DOOR LOCK SWITCH RETURN
7 G160 22VT/LG PASSENGER DOOR LOCK SWITCH MUX
8 M24 20YL/WT COURTESY LAMPS DRIVER
9 D55 22WT/OR CAN B BUS (+)
9 E12 20OR/GY PANEL LAMPS DRIVER
10 D54 22WT CAN B BUS (-)
11 X202 18DG/VT RIGHT FRONT DOOR SPEAKER (+)
11 X202 18DG/VT AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)
11 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
11 X201 18GY/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
12 X292 18DG/YL RIGHT FRONT DOOR SPEAKER (-)
12 X292 18DG/YL AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)
12 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
12 X291 18GY/YL AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
13 F880 22PK/DG FUSED ACCESSORY DELAY RELAY OUTPUT
14 Z911 14BK/WT GROUND
15 Q15 14OR/LB WINDOW LOCK OUT SWITCH OUTPUT
16 P303 22TN PASSENGER DOOR UNLOCK DRIVER
17 P72 22TN/GY PASSENGER MIRROR VERTICAL DRIVER
17 P110 20LG/WT POWER FOLDING MIRROR RETURN
18 P74 22TN/OR PASSENGER MIRROR HORIZONTAL DRIVER
18 P699 20LG/DG POWER FOLDING MIRROR DRIVER
19 - -
20 P392 22LG/DB DOOR LOCK DRIVER
21 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
22 F881 14PK FUSED ACCESSORY DELAY RELAY OUTPUT
23 P76 20TN/LB MIRROR COMMON DRIVER
24 E12 20OR/GY PANEL LAMPS DRIVER
Component Location - 62
Component Location - 51
Component Location - 52
