Control Assembly, HVAC
Component ID: 84
Component : CONTROL-A/C-HEATER
Connector:
Name : CONTROL-A/C-HEATER C1
Color : WHITE
# of pins : 22
Qualifier : (ATC)
Pin Circuit Description
1 F500 20DG/PK FUSED RUN RELAY OUTPUT
2 A23 20RD/YL FUSED B(+) (I.O.D.)
3 Z909 20BK/LG GROUND
4 D54 20WT CAN B BUS (-)
5 D55 20WT/OR CAN B BUS (+)
6 C115 20DB REAR WINDOW DEFOGGER RELAY CONTROL
7 E12 20OR/GY PANEL LAMPS DRIVER
8 G39 20VT/LB SUN SENSOR SIGNAL 1
9 G139 20VT/OR SUN SENSOR SIGNAL 2
10 L24 20WT/VT AUTO HEADLAMPS SIGNAL
11 G939 20VT/DB SUN SENSOR RETURN
12 - -
13 - -
14 - -
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -

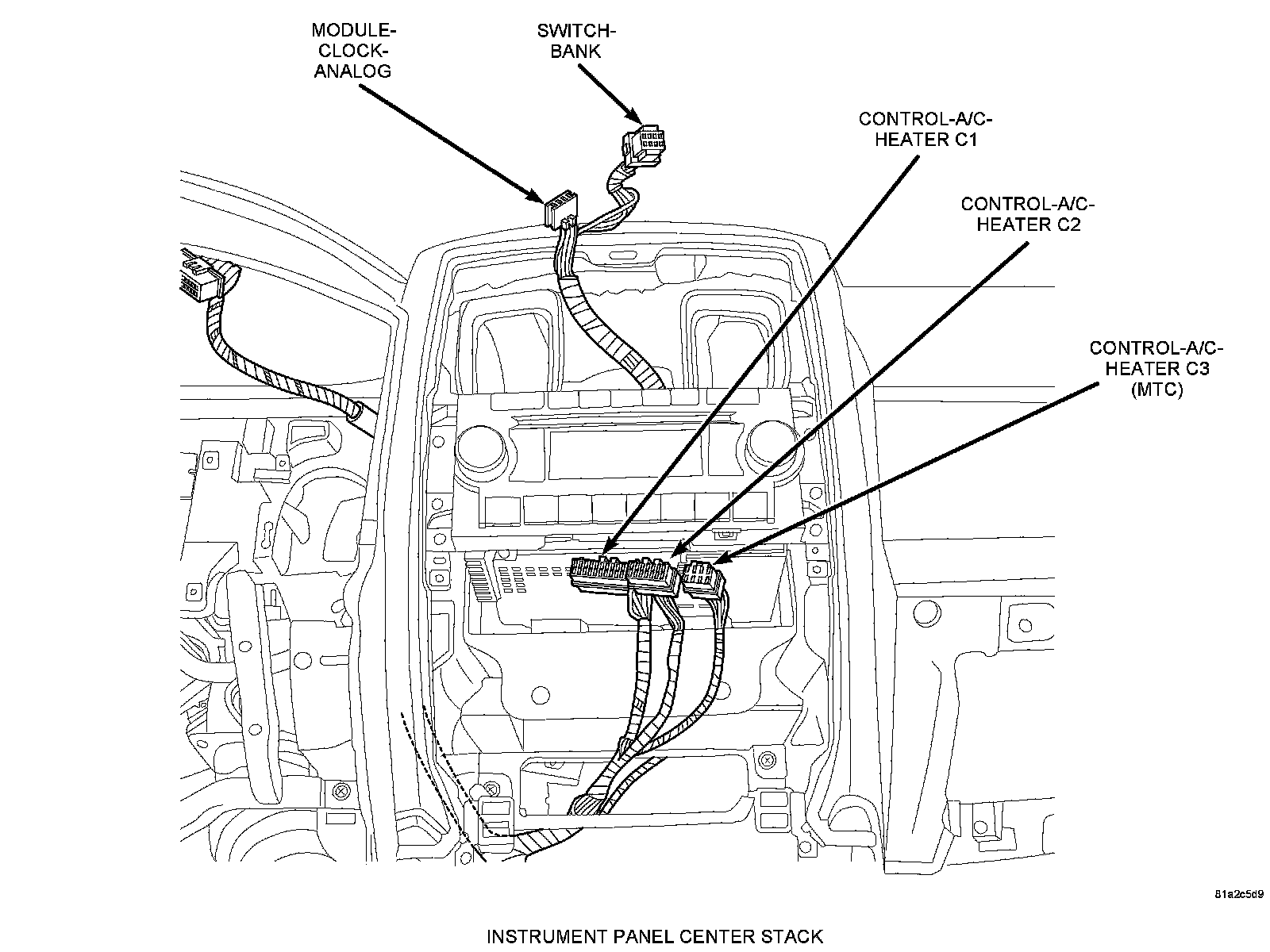

Component Location - 45
Component Location - 36
Component Location - 37

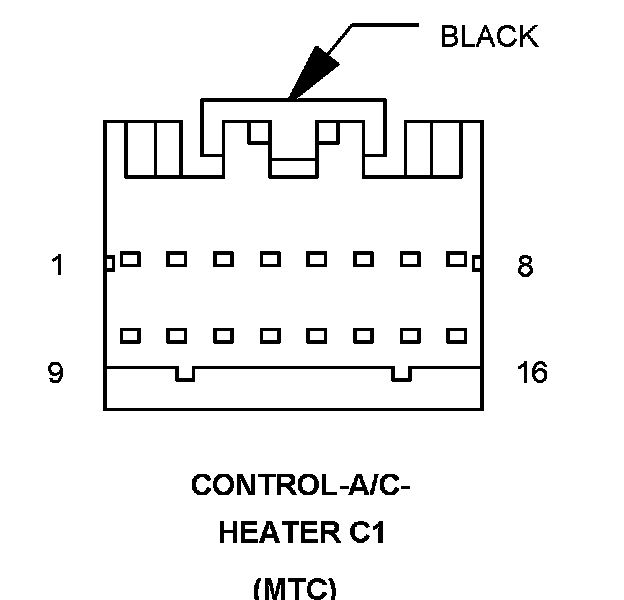

Connector:
Name : CONTROL-A/C-HEATER C1
Color : BLACK
# of pins : 16
Qualifier : (MTC)
Pin Circuit Description
1 F500 20DG/PK FUSED RUN RELAY OUTPUT
2 A23 20RD/YL FUSED B(+) (I.O.D.)
3 Z909 20BK/LG GROUND
4 C105 18LB/LG HVAC MUX CONTROL
5 C115 20DB REAR WINDOW DEFOGGER RELAY CONTROL
6 C850 22LB/VT BLOWER SWITCH POSITION SIGNAL
7 E12 20OR/GY PANEL LAMPS DRIVER
8 - -
9 E22 18OR/GY INDICATOR DIMMER SIGNAL
10 - -
11 - -
12 - -
13 - -
14 - -
15 - -
16 - -
Component Location - 45
Component Location - 36
Component Location - 37
Connector:
Name : CONTROL-A/C-HEATER C2
Color : DK. GRAY
# of pins : 16
Qualifier : (ATC)
Pin Circuit Description
1 C266 22OR/DB MODE DOOR DRIVER
2 C66 22DB/OR MODE DOOR COMMON DRIVER
3 - -
4 - -
5 C255 22WT/DB LEFT BLEND DOOR DRIVER
6 C55 22DB/WT LEFT BLEND DOOR COMMON DRIVER
7 C252 22LG/DB RIGHT BLEND DOOR DRIVER
8 C52 22DB/LG RIGHT BLEND DOOR COMMON DRIVER
9 C268 22YL/DB RECIRCULATION DOOR DRIVER
10 C68 22DB/YL RECIRCULATION DOOR COMMON DRIVER
11 C21 22DB/LG EVAPORATOR TEMPERATURE SENSOR SIGNAL
12 C121 22DB/DG SENSOR GROUND
13 C56 22DB/LB FRONT BLOWER CONTROL
14 - -
15 - -
16 - -
Component Location - 45
Component Location - 36
Component Location - 37
Connector:
Name : CONTROL-A/C-HEATER C2
Color : GRAY
# of pins : 12
Qualifier : (MTC)
Pin Circuit Description
1 C266 22OR/DB MODE DOOR DRIVER
2 C66 22DB/OR MODE DOOR COMMON DRIVER
3 - -
4 - -
5 C255 22WT/DB LEFT BLEND DOOR DRIVER
6 C55 22DB/WT LEFT BLEND DOOR COMMON DRIVER
7 C268 22YL/DB RECIRCULATION DOOR DRIVER
8 C68 22DB/YL RECIRCULATION DOOR COMMON DRIVER
9 C21 22DB/LG EVAPORATOR TEMPERATURE SENSOR SIGNAL
10 C121 22DB/DG SENSOR GROUND
11 - -
12 - -
Component Location - 45
Component Location - 36
Component Location - 37
Connector:
Name : CONTROL-A/C-HEATER C3
Color : BLACK
# of pins : 10
Qualifier : (MTC)
Pin Circuit Description
1 C70 12DB/YL FRONT BLOWER HIGH SPEED
2 C850 22LB/VT BLOWER SWITCH POSITION SIGNAL
3 C73 14DB/VT FRONT BLOWER M2 SPEED
4 Z908 12BK/RD GROUND
5 - -
6 - -
7 - -
8 - -
9 C72 16DB/OR FRONT BLOWER M1 SPEED
10 C71 18DB/BR FRONT BLOWER LOW SPEED
Component Location - 45
Component Location - 36
Component Location - 37
