Coil-Ignition 5




Component ID: 77
Component : COIL-IGNITION 5

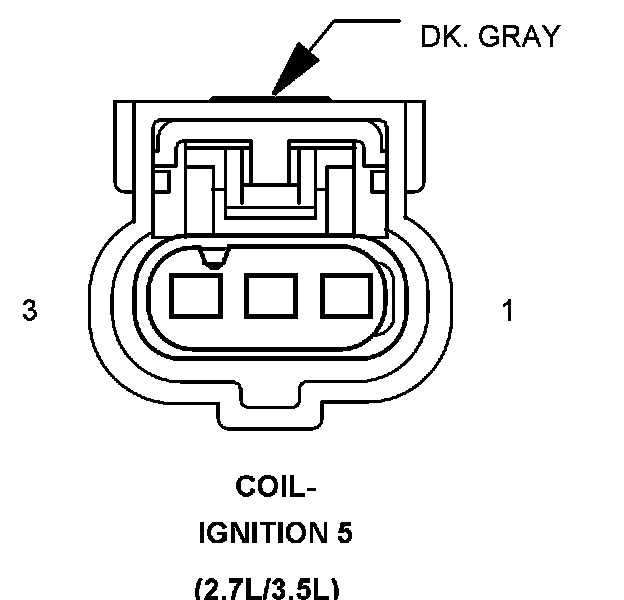

Connector:
Name : COIL-IGNITION 5
Color : DK. GRAY
# of pins : 3
Qualifier : (2.7L/3.5L)




Pin Circuit Description
1 - -
2 K16 18DB/YL COIL 5 CONTROL
3 F343 18BR/YL FUSED ASD RELAY OUTPUT

Component Location - 25




Component Location - 27




Component Location - 28






Connector:
Name : COIL-IGNITION 5
Color : BLACK
# of pins : 3
Qualifier : (5.7L/SRT8)




Pin Circuit Description
1 K16 16DB/YL COIL 5 CONTROL
2 F343 16BR/YL FUSED ASD RELAY OUTPUT
3 - -

Component Location - 25




Component Location - 27




Component Location - 28
