Instrument Cluster / Carrier
Component ID: 71
Component : CLUSTER

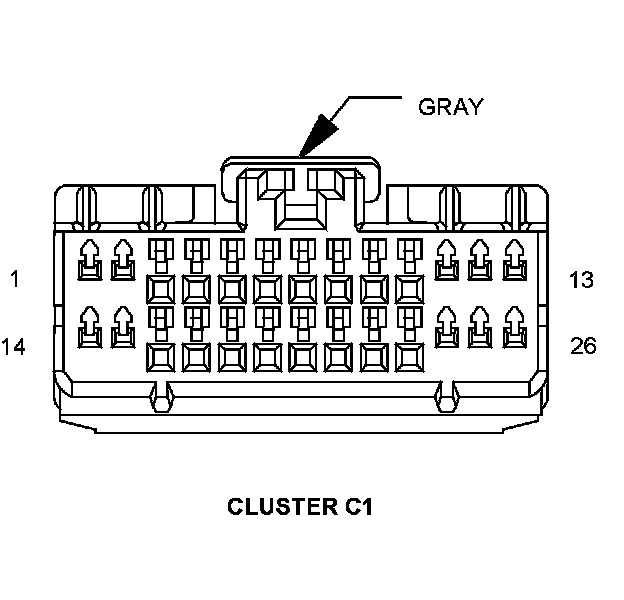

Connector:
Name : CLUSTER C1
Color : GRAY
# of pins : 26
Pin Circuit Description
1 - -
2 Z910 18BK/TN GROUND
3 L307 20WT/BR HEADLAMP SWITCH MUX
4 E2 20OR/BR PANEL LAMPS DIMMER SIGNAL
5 G161 22VT/DG DRIVER DOOR LOCK SWITCH MUX
6 G160 22VT/LG PASSENGER DOOR LOCK SWITCH MUX
7 - -
8 - -
9 G76 22VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
10 G77 22VT/GY LEFT REAR DOOR AJAR SWITCH SENSE
11 P1 22TN/LG DRIVER DOOR UNLOCK DRIVER
12 P393 22LG DOOR LOCK DRIVER
13 P392 22LG/DB DOOR LOCK DRIVER
14 Z910 16BK/TN GROUND
15 Z910 16BK/TN GROUND
16 D55 20WT/OR CAN B BUS (+)
17 D54 20WT CAN B BUS (-)
18 B25 20GY/BK PARK BRAKE SWITCH SENSE
19 - -
20 B27 20DG/WT TRACTION CONTROL SWITCH SENSE
21 - -
22 G25 22VT/TN DECKLID/LIFTGATE RELEASE SWITCH SENSE
23 G78 22VT/OR DECKLID/LIFTGATE AJAR SWITCH SENSE
24 A110 14OR/RD FUSED B(+)
25 A110 14OR/RD FUSED B(+)
26 P303 22TN PASSENGER DOOR UNLOCK DRIVER
Component Location - 43
Component Location - 36
Component Location - 38
Connector:
Name : CLUSTER C2
Color : GRAY
# of pins : 16
Pin Circuit Description
1 N5 20DB/WT FUEL LEVEL SIGNAL 2
2 N4 20DB/WT FUEL LEVEL SIGNAL 1
3 R57 20LG/GY DRIVER SEAT BELT SWITCH SENSE
4 W113 20BR/YL REAR WIPER SWITCH MUX
5 L900 20WT/YL HEADLAMP SWITCH MUX RETURN
6 - -
7 P37 22LG/TN PASSENGER DOOR LOCK SWITCH RETURN
8 - -
9 C105 18LB/LG HVAC MUX CONTROL
10 - -
11 - -
12 - -
13 G167 20VT/LB DRIVER DOOR LOCK SWITCH RETURN
14 - -
15 G926 20VT/WT REAR WIPER SWITCH MUX RETURN
16 Z210 20BK GROUND
Component Location - 43
Component Location - 36
Component Location - 38

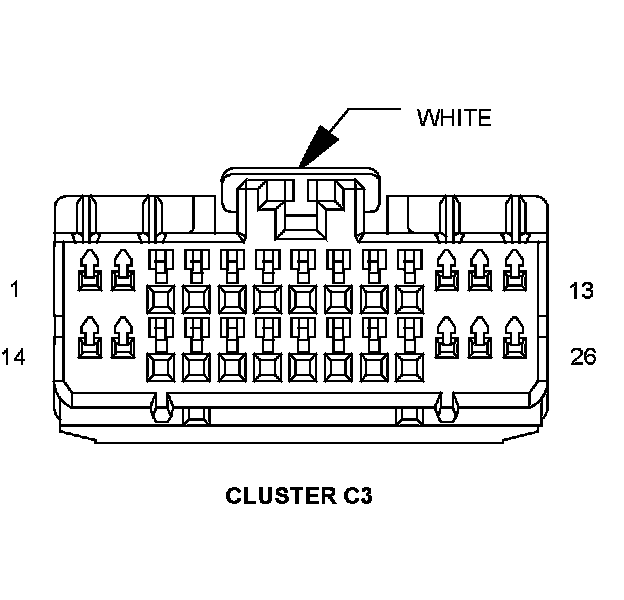

Connector:
Name : CLUSTER C3
Color : WHITE
# of pins : 26
Pin Circuit Description
1 W213 20BR/OR REAR WIPER INDICATOR DRIVER
2 E22 18OR/GY INDICATOR DIMMER SIGNAL
3 G75 22VT DRIVER DOOR AJAR SWITCH SENSE
4 - -
5 - -
6 - -
7 P83 20TN/WT LEFT HEATED SEAT HIGH INDICATOR DRIVER
8 - -
9 P81 20TN/LB LEFT HEATED SEAT LOW INDICATOR DRIVER
10 P84 20TN/VT RIGHT HEATED SEAT HIGH INDICATOR DRIVER
11 E12 20OR/GY PANEL LAMPS DRIVER
12 M24 18YL/WT COURTESY LAMPS DRIVER
13 - -
14 A23 20RD/YL FUSED B(+) (I.O.D.)
15 F202 20PK/GY FUSED IGNITION RUN-START OUTPUT
16 G74 22VT/WT PASSENGER DOOR AJAR SWITCH SENSE
17 R58 20LB/GY PASSENGER SEAT BELT SWITCH SENSE
18 P365 20LG/GY LEFT HEATED SEAT SWITCH SENSE
19 P366 20LG/LB RIGHT HEATED SEAT SWITCH SENSE
20 - -
21 - -
22 P82 20TN/DG RIGHT HEATED SEAT LOW INDICATOR DRIVER
23 - -
24 P31 22TN/YL DECKLID/LIFTGATE RELEASE DRIVER
25 M27 20YL/LB READING/RAIL LAMPS DRIVER
26 A917 18RD/TN FUSED B(+)
Component Location - 43
Component Location - 36
Component Location - 38
