Speaker-Subwoofer




Component ID: 562
Component : SPEAKER-SUBWOOFER

Connector:
Name : SPEAKER-SUBWOOFER
Color : BLACK
# of pins : 2
Qualifier : (CHRYSLER SRT8)




Pin Circuit Description
1 X30 18DG/YL SUBWOOFER 1 (+)
2 X31 18GY/TN SUBWOOFER 1 (-)

Component Location - 64




Component Location - 66

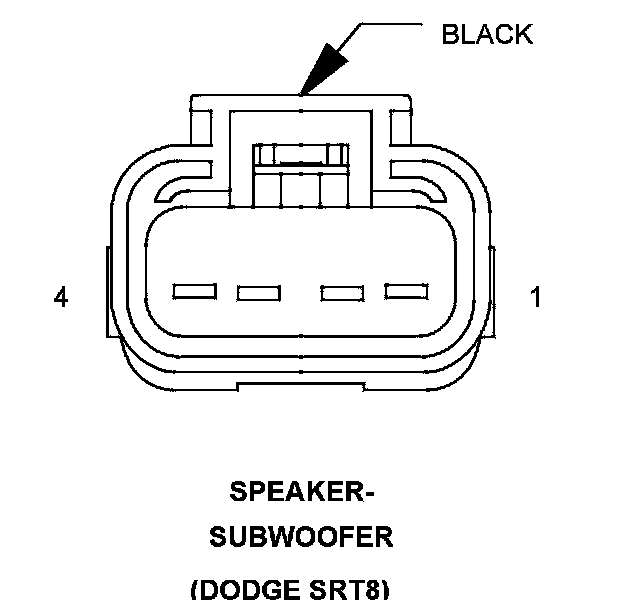

Connector:
Name : SPEAKER-SUBWOOFER
Color : BLACK
# of pins : 4
Qualifier : (DODGE SRT8)




Pin Circuit Description
1 X30 18DG/YL SUBWOOFER 1 (+)
Pin Circuit Description
1 A139 14RD/YL FUSED B(+)
2 X31 18GY/TN SUBWOOFER 1 (-)
2 X300 18GY/BR AMPLIFIED SUBWOOFER 1 (+)
3 X301 18GY/WT SUBWOOFER 2 (+)
3 X390 18DG/BR AMPLIFIED SUBWOOFER 1 (-)
4 X391 18DG/WT SUBWOOFER 2 (-)
4 Z912 14BK/OR GROUND

Component Location - 64




Component Location - 66

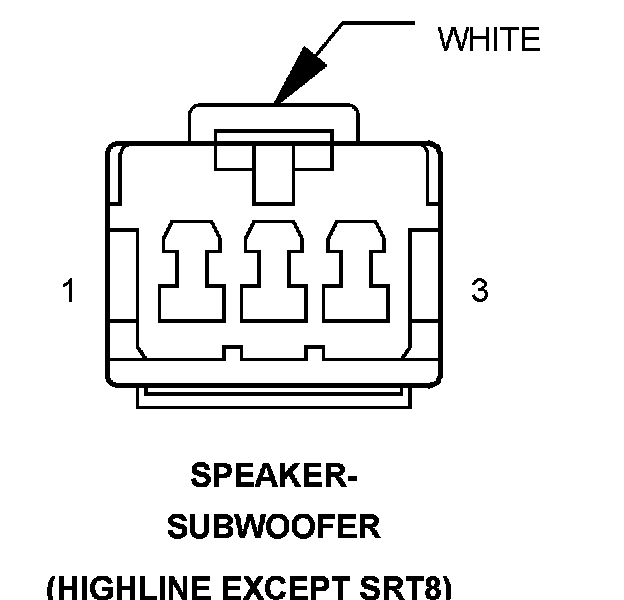

Connector:
Name : SPEAKER-SUBWOOFER
Color : WHITE
# of pins : 3
Qualifier : (HIGHLINE EXCEPT SRT8)




Pin Circuit Description
1 X300 18GY/BR AMPLIFIED SUBWOOFER 1 (+)
2 - -
3 X390 18DG/BR AMPLIFIED SUBWOOFER 1 (-)

Component Location - 64




Component Location - 66
