C316




Component ID: 51
Component : C316

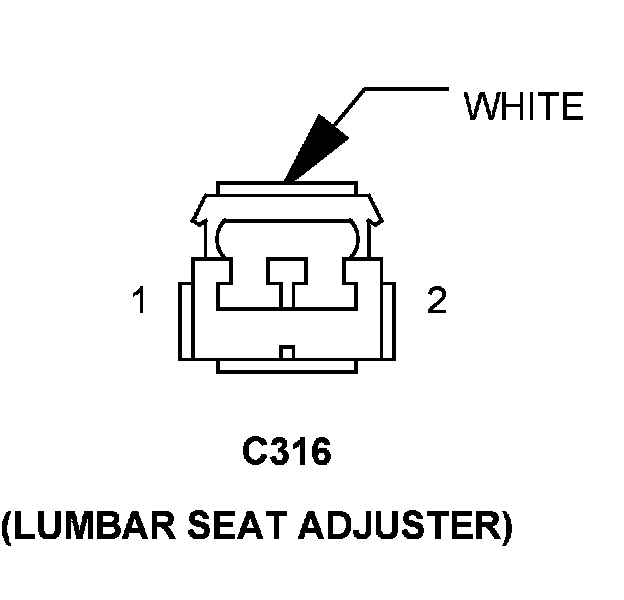

Connector:
Name : C316
Color : WHITE
# of pins : 2
Qualifier : (LUMBAR SEAT ADJUSTER)
Gender : FEMALE




Pin Circuit Description
1 P107 18DB DRIVER SEAT LUMBAR IN DRIVER
2 P105 18PK DRIVER SEAT LUMBAR OUT DRIVER

Component Location - 38

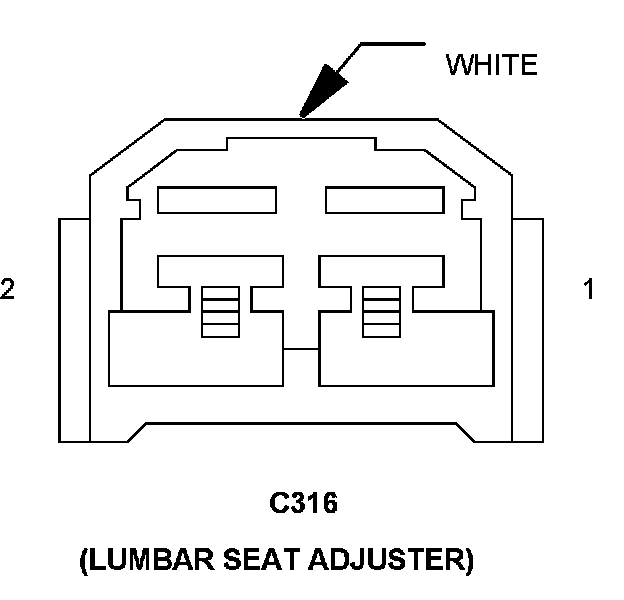

Connector:
Name : C316
Color : WHITE
# of pins : 2
Qualifier : (LUMBAR SEAT ADJUSTER)
Gender : MALE




Pin Circuit Description
1 P107 18LG/WT DRIVER SEAT LUMBAR IN DRIVER
2 P105 18LG DRIVER SEAT LUMBAR OUT DRIVER

Component Location - 38
