C315 (Midline) (Front Seat Back Jumper Side) 4 Way
C315 (Midline) (Front Seat Back Jumper Side) 4 Way

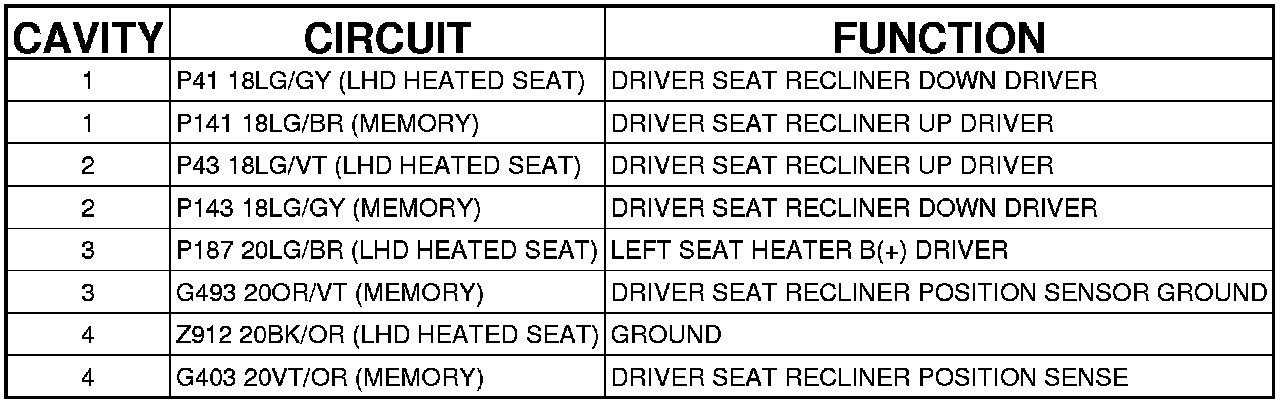

Connector (MIDLINE) - (FRONT
SEAT BACK
JUMPER SIDE) 4 WAY

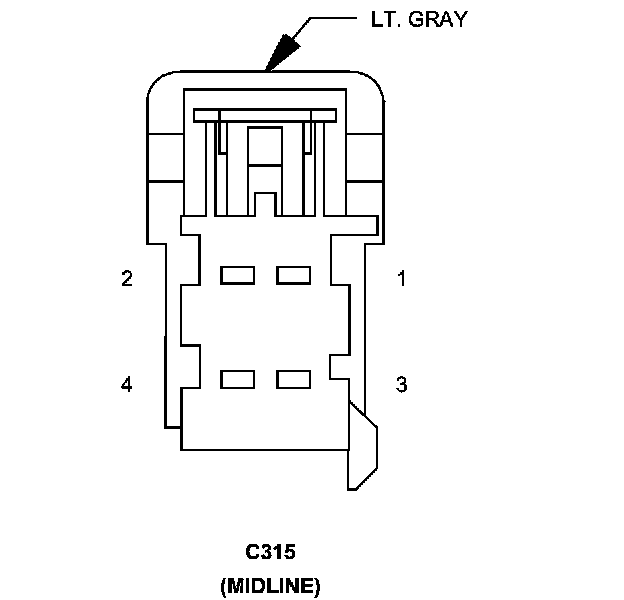

C315 (MIDLINE) - (FRONT
SEAT BACK
JUMPER SIDE) 4 WAY
