Right Backup Lamp (300C) (Right Tail Lamp) 3 Way
Right Backup Lamp (300C) (Right Tail Lamp) 3 Way

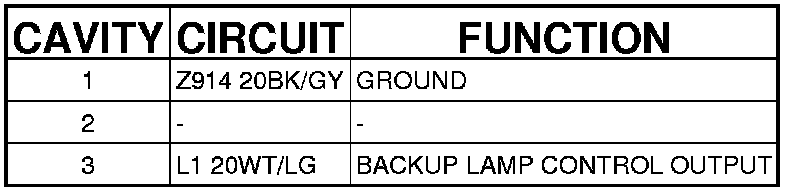

Connector (300C) - (RIGHT
TAIL LAMP
) 3 WAY

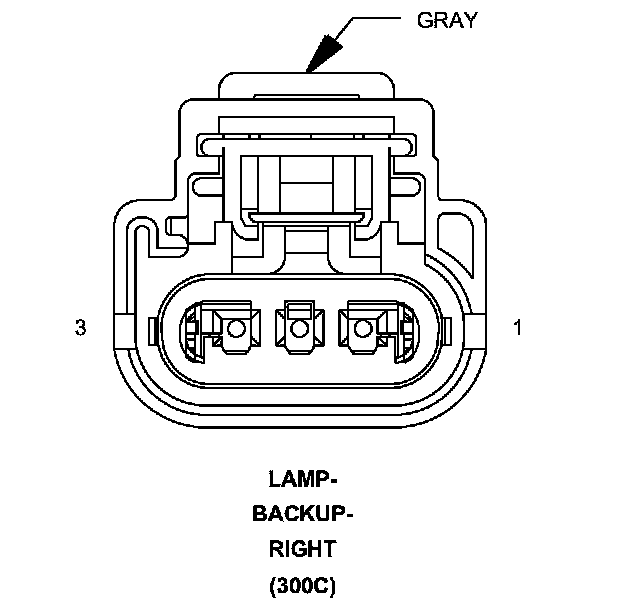

LAMP-BACKUP-RIGHT (300C) - (RIGHT
TAIL LAMP
) 3 WAY
