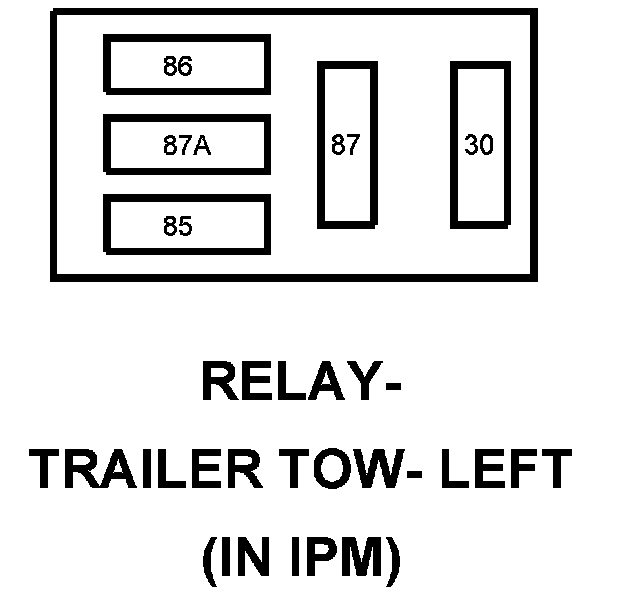

Left Trailer Tow Relay (In IPM)




Component ID: 195
Component : RELAY-TRAILER TOW-LEFT

Connector:
Name : RELAY-TRAILER TOW-LEFT
Color :
# of pins : 0
Qualifier : (IN IPM)




30 FUSED B(+) INTERNAL
85 LEFT TRAILER TOW BRAKE LAMP RELAY CONTROL INTERNAL
86 FUSED B(+) INTERNAL
87 LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT L673 20YL
87A - -
