C105
Component ID: 27
Component : C105
Connector:

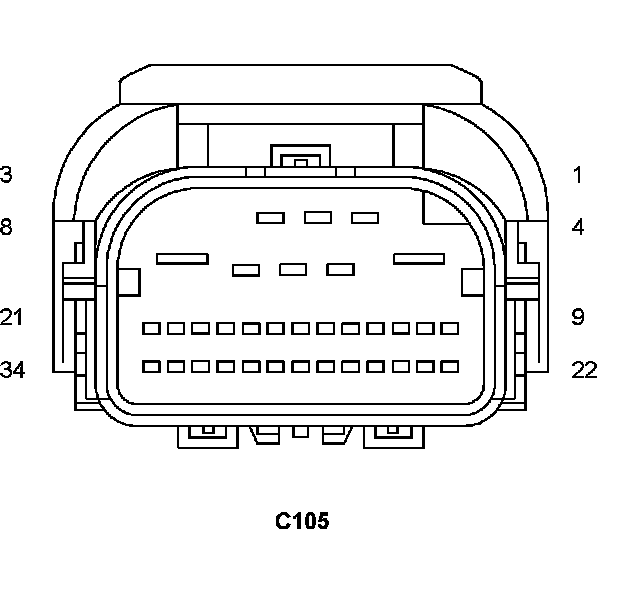

Name : C105
Color :
# of pins : 34
Gender : FEMALE
Pin Circuit Description
1 -
2 -
3 -
4 F342 14BR/WT ASD RELAY OUTPUT
5 -
6 -
7 -
8 A993 14RD FUEL HEATER RELAY OUTPUT
9 B15 20DG/WT BRAKE SIGNAL 1
10 B16 20LB/DG BRAKE SIGNAL 2
11 K107 18VT/WT ESM SIGNAL
12 -
13 D64 20WT/LB CAN C BUS (-)
14 D65 20WT/LG CAN C BUS (+)
14 D65 20WT/BK CAN C BUS (+)
15 K29 20WT/BR APP SIGNAL 2
15 K29 18WT/BR APP SIGNAL 2
16 K400 20BR/VT APP SENSOR GROUND 2
16 K400 18BR/VT APP SENSOR GROUND 2
17 K23 20BR/WT APP SIGNAL 1
17 K23 18BR/WT APP SIGNAL 1
18 K167 20BR/YL APP SENSOR GROUND 1
18 K167 18BR/YL APP SENSOR GROUND 1
19 -
20 -
21 -
22 Z904 18BK/YL GROUND
23 Z903 18BK GROUND
24 -
25 B20 20DG/OR BRAKE FLUID LEVEL SIGNAL
25 B20 18DG/OR BRAKE FLUID LEVEL SIGNAL
26 K360 18GY/BR CABIN HEATER 1 RELAY CONTROL
27 K361 18WT/BR CABIN HEATER 2 RELAY CONTROL
28 K363 18OR/BR CABIN HEATER 3 RELAY CONTROL
29 V937 20VT/BR S/C RETURN
29 V937 18VT/BR S/C RETURN
30 V71 20VT/OR S/C SIGNAL 1
30 V71 18VT/OR S/C SIGNAL 1
31 V72 20OR/VT S/C SIGNAL 2
31 V72 18OR/VT S/C SIGNAL 2
32 F1 18PK/WT IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)
32 F1 20PK/WT IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)
33 K855 20BR/OR 5 VOLT SUPPLY
33 K855 18BR/OR 5 VOLT SUPPLY
34 K857 20BR/LG 5 VOLT SUPPLY
34 K857 18BR/LG 5 VOLT SUPPLY

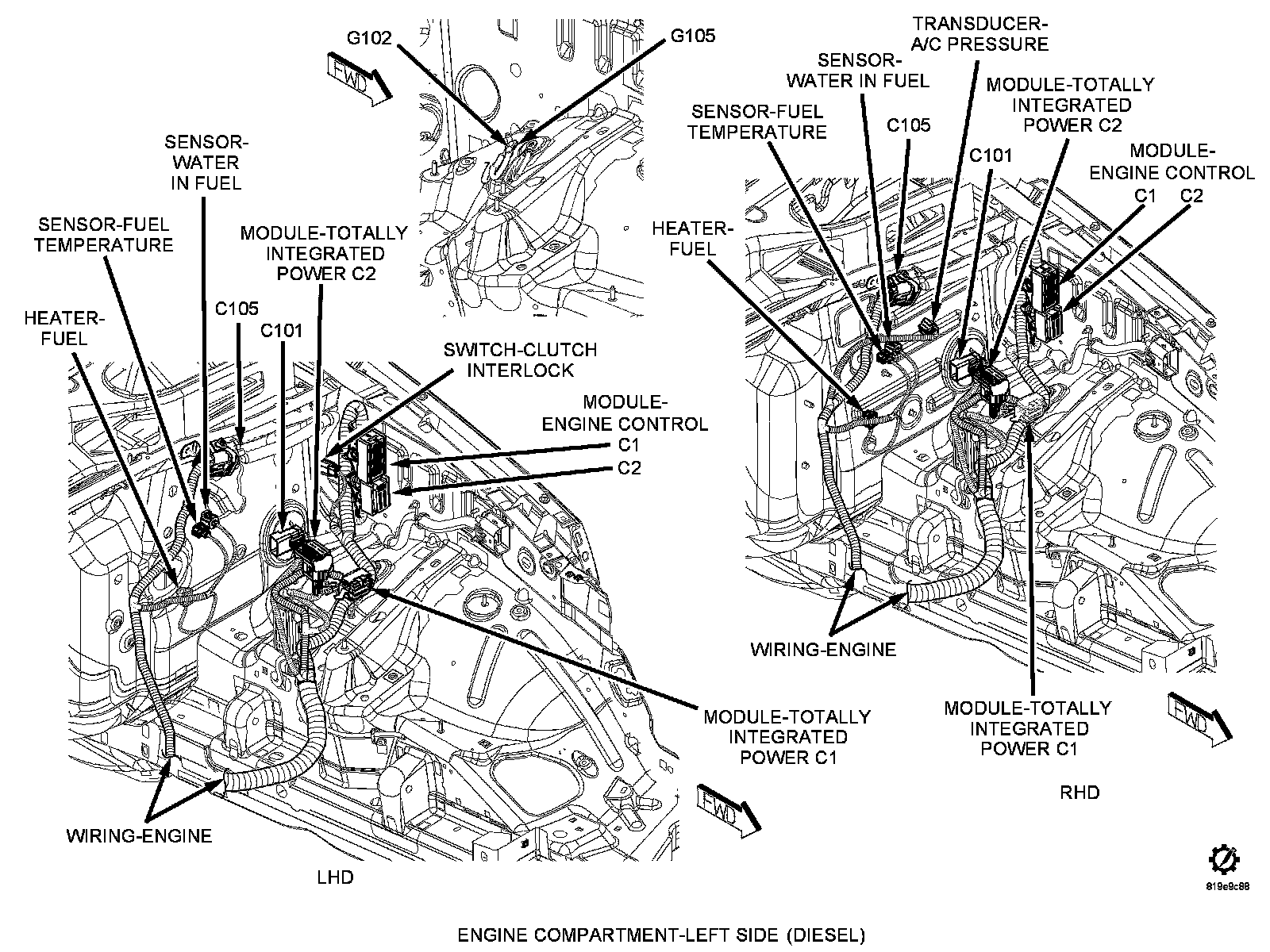

Component Location - 27
Component Location - 18
Component Location - 30
Connector:

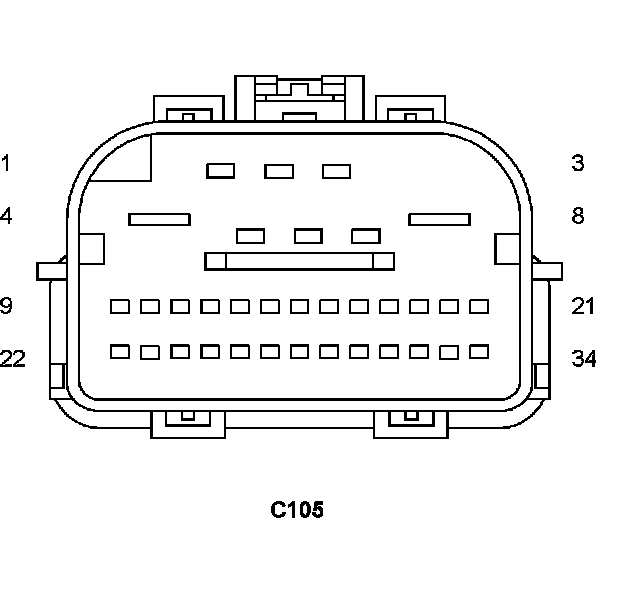

Name : C105
Color :
# of pins : 34
Gender : MALE
Pin Circuit Description
1 -
2 -
3 -
4 F342 14BR/WT ASD RELAY OUTPUT
5 -
6 -
7 D21 20WT/BR SCI TRANSMIT
8 A993 14RD FUEL HEATER RELAY OUTPUT
9 B15 20DG/WT BRAKE SIGNAL 1
10 B16 18LB/DG BRAKE SIGNAL 2
11 K107 18VT/WT ESM SIGNAL
12 -
13 D64 20WT/LB CAN C BUS (-)
14 D65 20WT/LG CAN C BUS (+)
15 K29 20WT/BR APP SIGNAL 2
16 K400 20BR/VT APP SENSOR GROUND 2
17 K23 20BR/WT APP SIGNAL 1
18 K167 20BR/YL APP SENSOR GROUND 1
19 -
20 -
21 -
22 Z904 18BK GROUND
23 Z903 18BK GROUND
24 -
25 B20 20DG/OR BRAKE FLUID LEVEL SIGNAL
26 K360 18GY/BR CABIN HEATER 1 RELAY CONTROL
27 K361 18WT/BR CABIN HEATER 2 RELAY CONTROL
28 K363 18OR/BR CABIN HEATER 3 RELAY CONTROL
29 V937 20VT/BR S/C RETURN
30 V71 20VT/OR S/C SIGNAL 1
31 V72 20OR/VT S/C SIGNAL 2
32 V72 20OR/VT S/C SIGNAL 2
33 K855 20BR/OR 5 VOLT SUPPLY
34 K857 20BR/LG 5 VOLT SUPPLY
Component Location - 27
Component Location - 18
Component Location - 30
