C308




Component ID: 37

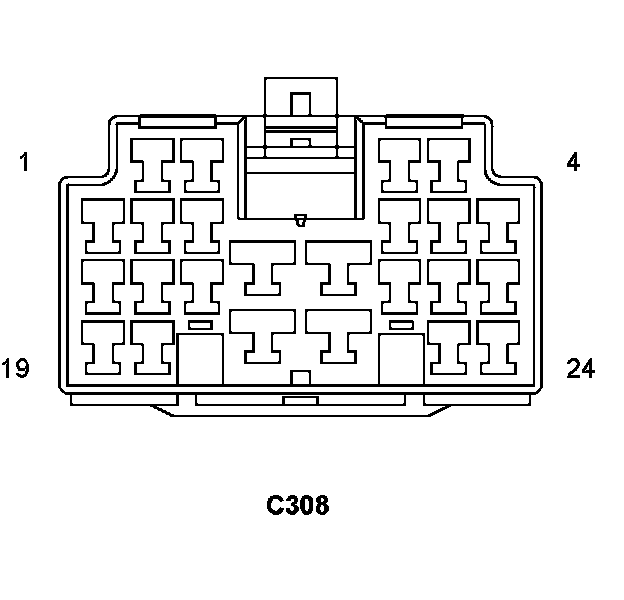

Component : C308

Connector:
Name : C308
Color :
# of pins : 24
Gender : FEMALE




Pin Circuit Description
1 - -
2 P940 18TN/BR RIGHT FRONT DOOR UNLOCK DRIVER
3 Z913 18BK/YL GROUND
4 - -
5 - -
6 - -
7 P235 18LG/TN SECONDARY DOOR LOCK RELAY OUTPUT
8 X202 18DG/VT RIGHT FRONT SPEAKERS (+)
8 X201 18GY/VT LEFT FRONT SPEAKERS (+)
9 X292 18DG/YL RIGHT FRONT SPEAKERS (-)
9 X291 18GY/YL LEFT FRONT SPEAKERS (-)
10 - -
11 - -
12 P237 18DG/TN SECONDARY DOOR UNLOCK RELAY OUTPUT
13 - -
14 F30 14PK/YL FUSED RUN/ACCESSORY RELAY OUTPUT
15 A214 14RD/LB FUSED B(+)
16 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
17 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
18 - -
19 C110 20DB/LB NA
20 Q15 14OR/LB WINDOW LOCK OUT SWITCH OUTPUT
21 Z913 14BK/WT GROUND
22 - -
23 P920 18LG/GY RIGHT FRONT DOOR LOCK DRIVER
24 Z913F 20BK/BR GROUND

Component Location - 51




Component Location - 37






Connector:
Name : C308
Color :
# of pins : 24
Gender : MALE




Pin Circuit Description
1 - -
2 P940 16TN/BR RIGHT FRONT DOOR UNLOCK DRIVER
3 Z913 16BK/YL GROUND
4 - -
5 - -
6 - -
7 P235 14LG/TN SECONDARY LOCK DRIVER
8 X202 18DG/VT RIGHT FRONT SPEAKERS (+)
8 X201 18GY/VT LEFT FRONT SPEAKERS (+)
9 X292 18DG/YL RIGHT FRONT SPEAKERS (-)
9 X291 18GY/YL LEFT FRONT SPEAKERS (-)
10 - -
11 - -
12 P237 14DG/TN SECONDARY DOOR UNLOCK RELAY OUTPUT
13 - -
14 F30 14PK/YL FUSED RUN/ACCESSORY RELAY OUTPUT
15 A214 14RD/LB FUSED B(+)
16 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
17 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
18 - -
19 C110 20DB/LB FUSED REAR WINDOW DEFOGGER RELAY OUTPUT
20 Q15 14OR/LB WINDOW LOCK OUT SWITCH OUTPUT
21 Z913 14BK/WT GROUND
22 - -
23 P920 16LG/GY RIGHT FRONT DOOR LOCK DRIVER
24 Z913 20BK/BR GROUND

Component Location - 51




Component Location - 37
