C318




Component ID: 47
Component : C318

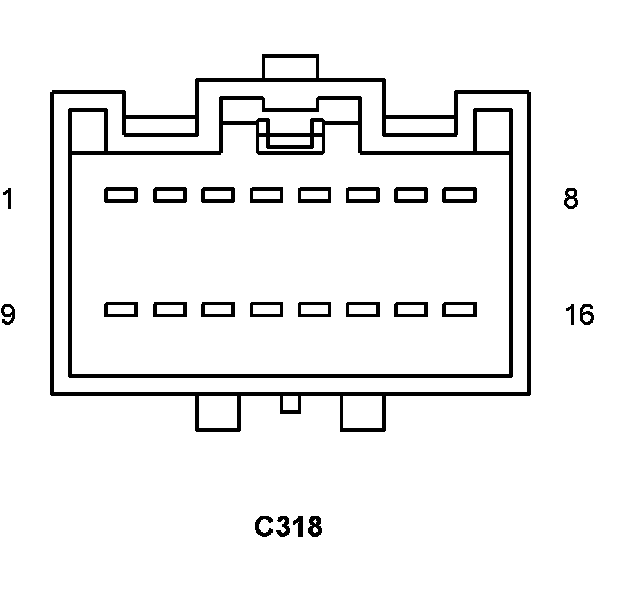

Connector:
Name : C318
Color :
# of pins : 16
Gender : FEMALE




Pin Circuit Description
1 D264 20WT/OR CAN INTERIOR BUS (125K) (-)
2 D265 20WT/GY CAN INTERIOR BUS (125K) (+)
3 X541 22GY/LB VIDEO SIGNAL 2
4 X542 22GY/YL VIDEO COMMON 2
5 X543 20BK/BK VIDEO SHIELD 2
6 X519 22DG/VT AUX AUDIO COMMON NO. 2
7 X521 22GY/LB AUX AUDIO LEFT SIGNAL NO. 2
8 X522 22GY/DB AUX AUDIO RIGHT SIGNAL NO. 2
9 X531 22GY/LB AUX VIDEO SIGNAL NO. 2
10 X532 22GY/DB AUX VIDEO COMMON NO. 2
11 X533 20NA AUX VIDEO SHIELD NO. 2
12 - -
13 - -
14 - -
15 D264G 20WT/OR CAN INTERIOR BUS (125K) (-)
16 D265G 20WT/GY CAN INTERIOR BUS (125K) (+)

Component Location - 62




Component Location - 59

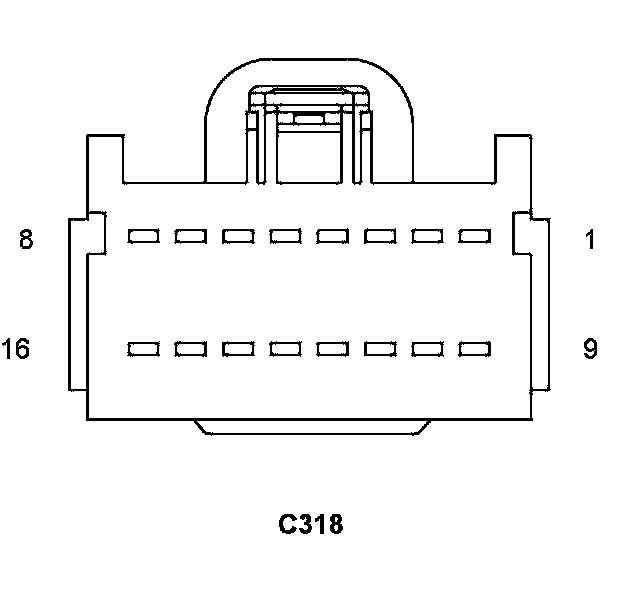

Connector:
Name : C318
Color :
# of pins : 16
Gender : MALE




Pin Circuit Description
1 D264 20WT/OR CAN INTERIOR BUS (125K) (-)
2 D265 20WT/GY CAN INTERIOR BUS (125K) (+)
3 X541 22GY/LB VIDEO SIGNAL 2
4 X542 22GY/YL VIDEO COMMON 2
5 X543 18NA VIDEO SHIELD 2
6 X519 20DG/VT AUX AUDIO COMMON NO. 2
7 X521 20GY/LB AUX AUDIO LEFT SIGNAL NO. 2
8 X522 20GY/DB AUX AUDIO RIGHT SIGNAL NO. 2
9 X531 20GY/LB AUX VIDEO SIGNAL NO. 2
10 X532 18NA AUX VIDEO COMMON NO. 2
11 X533 20DG/OR AUX VIDEO SHIELD NO. 2
12 - -
13 - -
14 - -
15 D264 20WT/OR CAN INTERIOR BUS (125K) (-)
16 D265 20WT/GY CAN INTERIOR BUS (125K) (+)

Component Location - 62




Component Location - 59
