Steering Mounted Controls Communication Module




Component ID: 201
Component : MODULE-STEERING CONTROL

Connector:

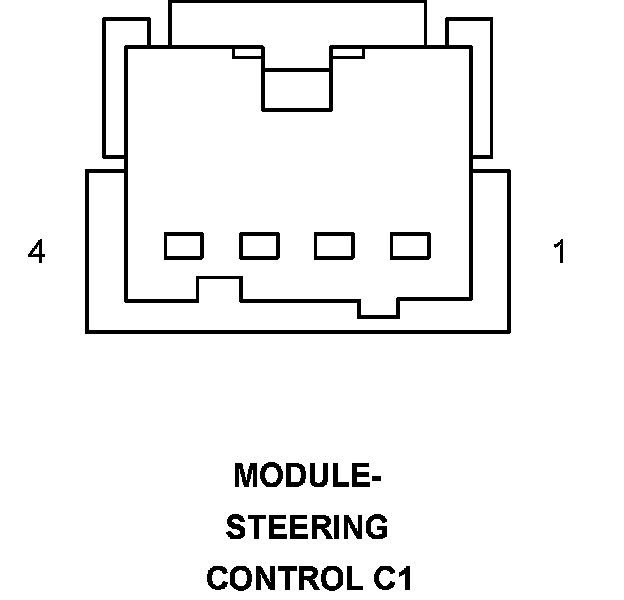

Name : MODULE-STEERING CONTROL C1
Color :
# of pins : 4




Pin Circuit Description
1 Z910 18BK/BR GROUND
2 A412 18RD FUSED B(+) (I.O.D.)
3 D506 20WT/DG LIN BUS
4 F943A 18PK/LG FUSED RUN/START RELAY OUTPUT

Component Location - 49




Component Location - 44






Connector:

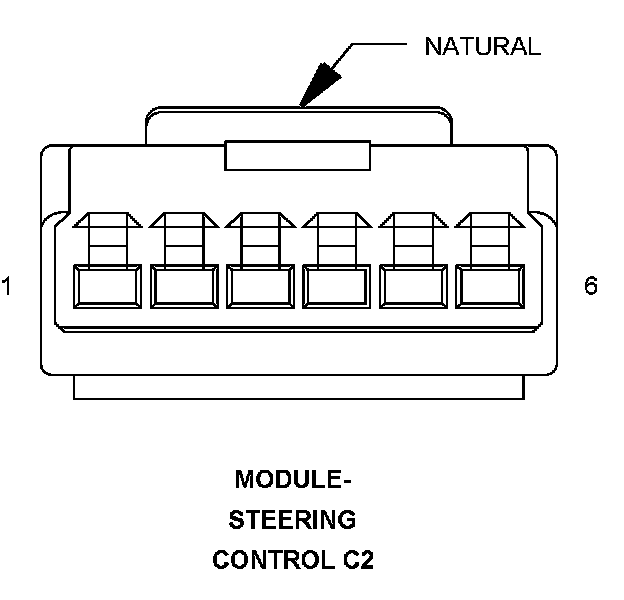

Name : MODULE-STEERING CONTROL C2
Color : NATURAL
# of pins : 6




Pin Circuit Description
1 Z910 18BK GROUND
Pin Circuit Description
1 X20 22GY/WT RADIO CONTROL MUX
2 D506 20WT/DG LIN BUS
2 Y13 20VT/YL SIGNAL RETURN
3 A909 18RD FUSED B(+)
3 X3 22DG/VT HORN SWITCH SENSE
4 V72 22OR/VT S/C SIGNAL 2
5 V937 22VT/BR S/C RETURN
6 V71 22VT/OR S/C SIGNAL 1

Component Location - 49




Component Location - 44






Connector:
Name : MODULE-STEERING CONTROL C4
Color : WHITE
# of pins : 4




Pin Circuit Description
1 R63 20LG/WT DRIVER SQUIB 2 LINE 1
2 R61 20LG/VT DRIVER SQUIB 2 LINE 2
3 R45 20LG/OR DRIVER SQUIB 1 LINE 1
4 R43 20LG/BR DRIVER SQUIB 1 LINE 2

Component Location - 49




Component Location - 44






Connector:
Name : MODULE-STEERING CONTROL C5
Color : WHITE
# of pins : 6




Pin Circuit Description
1 - -
2 Y13 20VT/YL SIGNAL RETURN
3 X3 20DB HORN SWITCH SENSE
4 V72 20PK S/C SIGNAL 2
5 V71 20VT S/C SIGNAL 1
6 V937 20YL S/C RETURN

Component Location - 49




Component Location - 44
