Wiring-Trailer Tow 7-Way




Component ID: 533

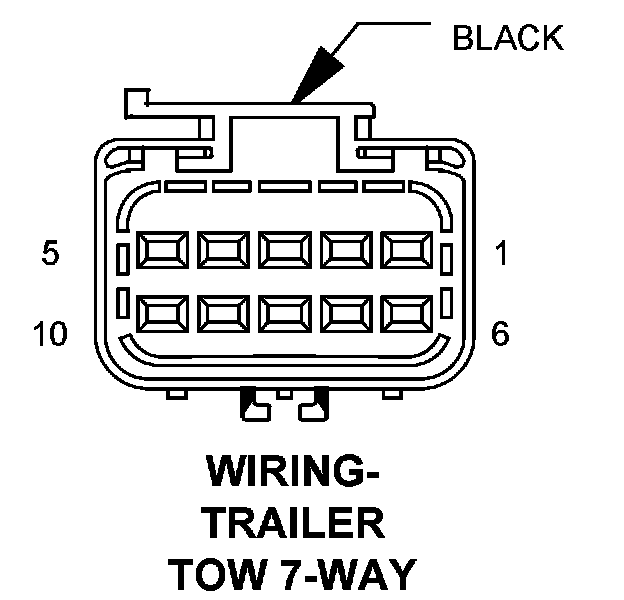

Component : WIRING-TRAILER TOW 7-WAY

Connector:
Name : WIRING-TRAILER TOW 7-WAY
Color : BLACK
# of pins : 10




Pin Circuit Description
1 - -
2 L674 18LG TRAILER TOW RIGHT TURN RELAY OUTPUT
3 L1 18WT/LG BACKUP LAMP FEED
4 A100 14RD/VT FUSED B(+)
5 L678 18BR FUSED PARK LAMP FEED
6 - -
7 B40 14DG TRAILER TOW BRAKE B(+)
8 Z927 14BK GROUND
9 Z927 14BK GROUND
10 L673 18YL TRAILER TOW LEFT TURN RELAY OUTPUT

Component Location - 73




Component Location - 70
