Wheel Speed Sensor

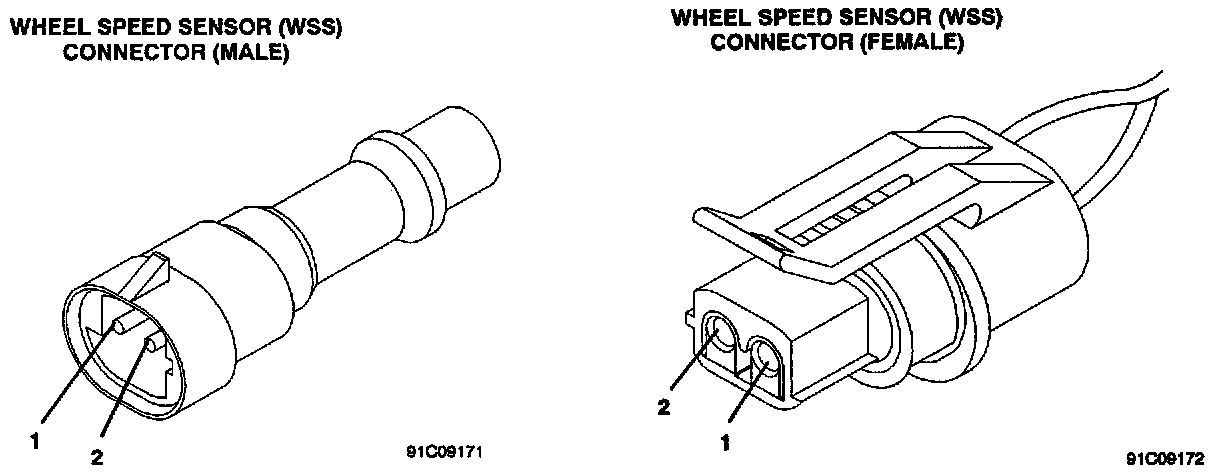

WHEEL SPEED SENSOR CONNECTORS

LF Wheel Speed Sensor Connector

CAV CIRCUIT........... FUNCTION
1...... B9 RD............. LF Wheel Speed Sensor
2...... B8 RD/DB.......... LF Wheel Speed Sensor

RF Wheel Speed Sensor Connector

CAV CIRCUIT............ FUNCTION
1..... B6 WT/DB........... RF Wheel Speed Sensor
2..... B7 WT.............. RF Wheel Speed Sensor

LR Wheel Speed Sensor Connector

CAV.. CIRCUIT............ FUNCTION
1..... B3 LG/DB........... LR Sensor
2..... B4 LG.............. LR Sensor

RR Wheel Speed Sensor Connector

CAV.. CIRCUIT............ FUNCTION
1..... B1 YL/DB........... RR Sensor
2..... B2 YL.............. RR Sensor
