Rear Wiper and Washer

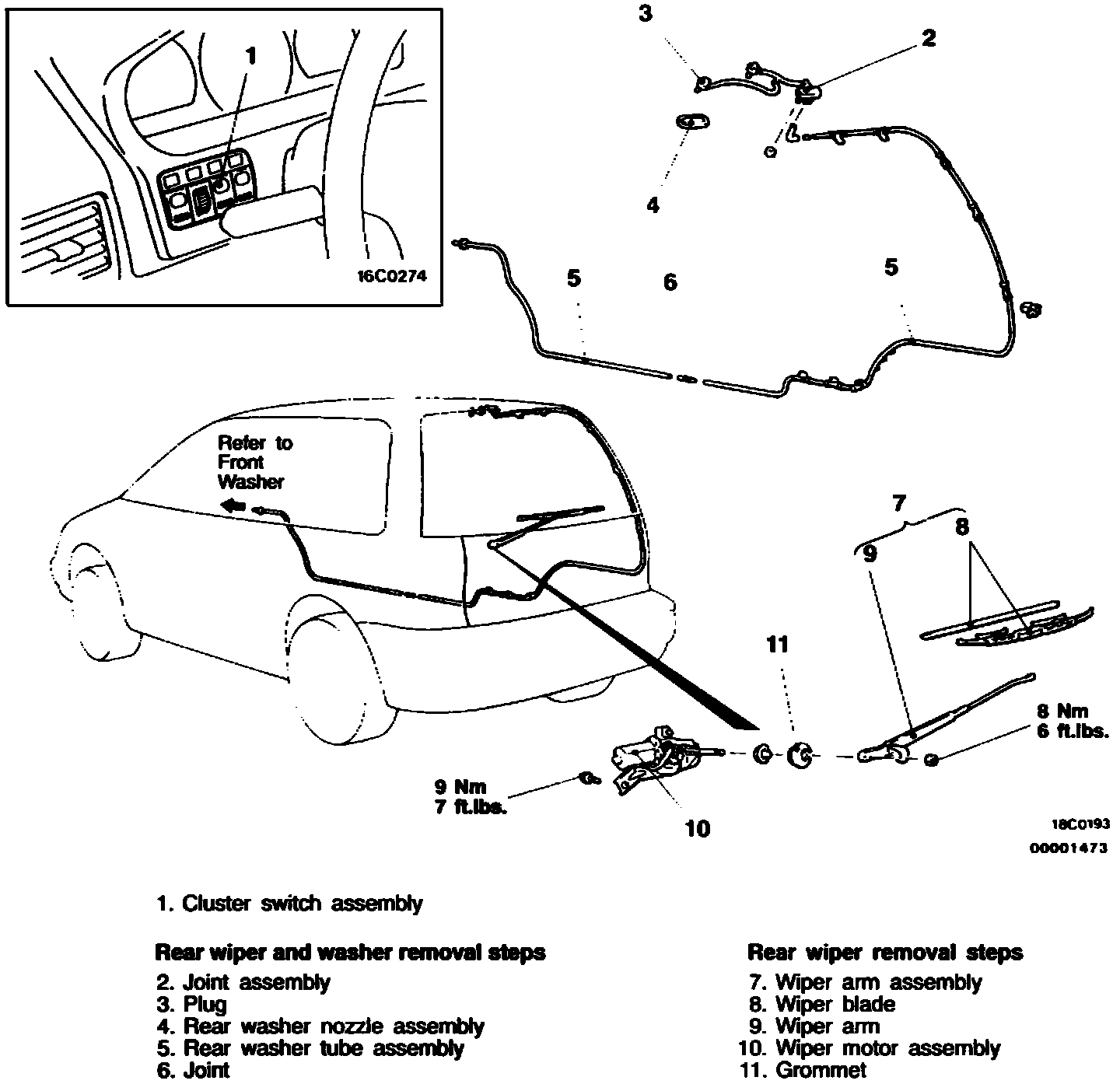

Rear Wiper And Washer - Removal And Installation:
Pre-Removal
- Front Seat
- Rear Seat
- Scuff plate
- Cargo side lower trim
- Liftgate upper trim
- Headlining
REMOVE
1. Cluster switch assembly Instrument Panel, Gauges and Warning Indicators
Rear Wiper and Washer
2. Joint assembly
3. Plug
4. Rear washer nozzle assembly
5. Rear washer tube assembly
6. Joint
Rear Wiper
7. Wiper arm assembly
8. Wiper blade
9. Wiper arm
10. Wiper motor assembly
11. Grommet
INSTALL
Rear Wiper and Washer
1. Joint
2. Rear washer tube assembly
3. Rear washer nozzle assembly
4. Plug
5. Joint assembly
6. Cluster switch assembly Instrument Panel, Gauges and Warning Indicators
Rear Wiper
7. Grommet
8. Wiper motor assembly
9. Wiper arm
10. Wiper blade
11. Wiper arm assembly
Post-Installation
- Headlining
- Liftgate upper trim
- Cargo side lower trim
- Scuff plate
- Rear Seat
- Front Seat
