System Diagram





Engine Controls (Part 1 Of 13):





A/C CLUTCH DIODE
A/C CLUTCH FIELD COIL
A/C CLUTCH RELAY
HIGH SPEED COOLING FAN RELAY
LOW SPEED COOLING FAN RELAY

Engine Controls (Part 2 Of 13):





FUEL PUMP RELAY
PCM DIODE
PCM RELAY

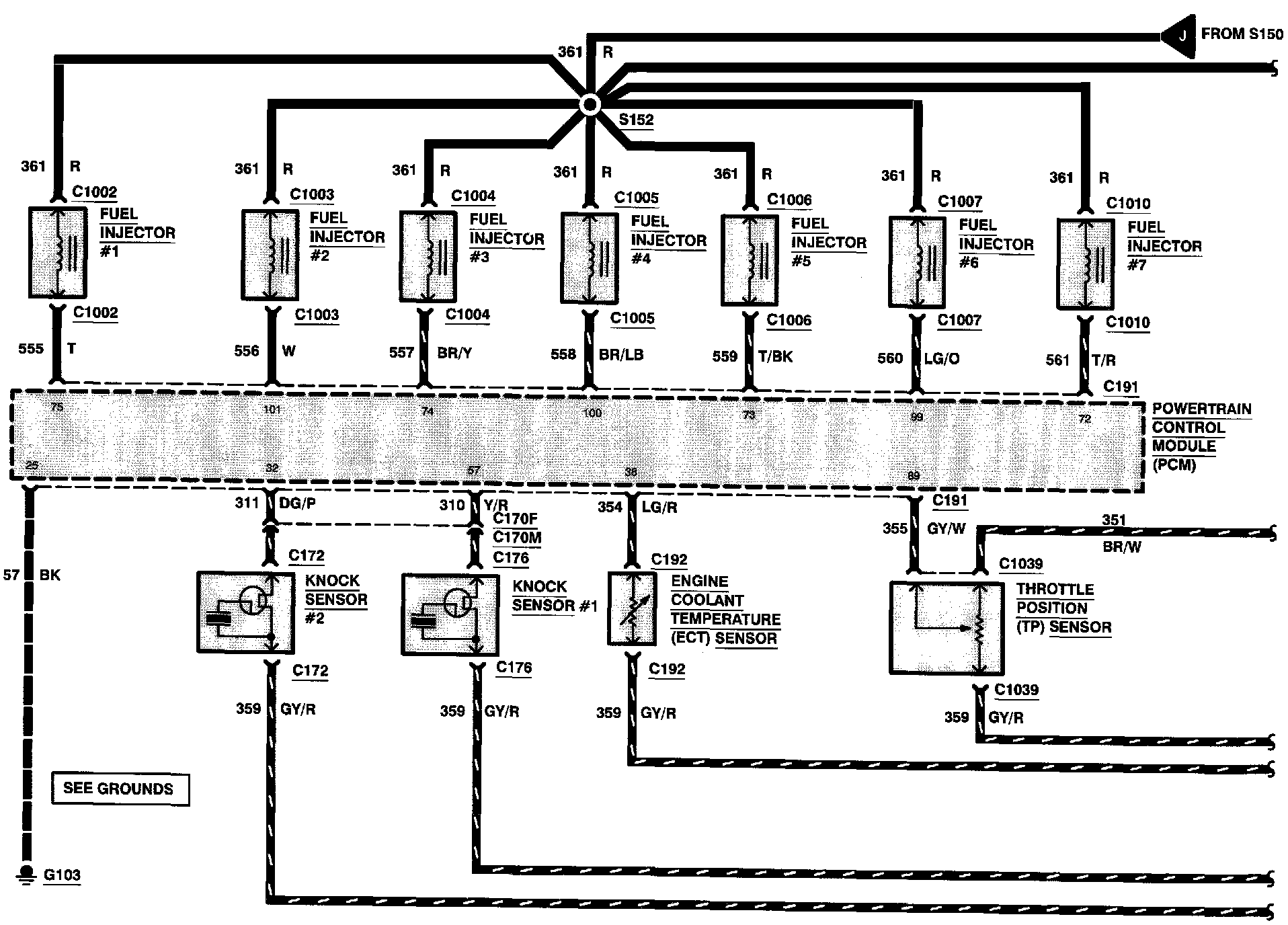

Engine Controls (Part 3 Of 13):





ENGINE COOLANT TEMPERATURE SENSOR
FUEL INJECTOR #1
FUEL INJECTOR #2
FUEL INJECTOR #3
FUEL INJECTOR #4
FUEL INJECTOR #5
FUEL INJECTOR #6
FUEL INJECTOR #7
KNOCK SENSOR #1
KNOCK SENSOR #2
THROTTLE POSITION SENSOR

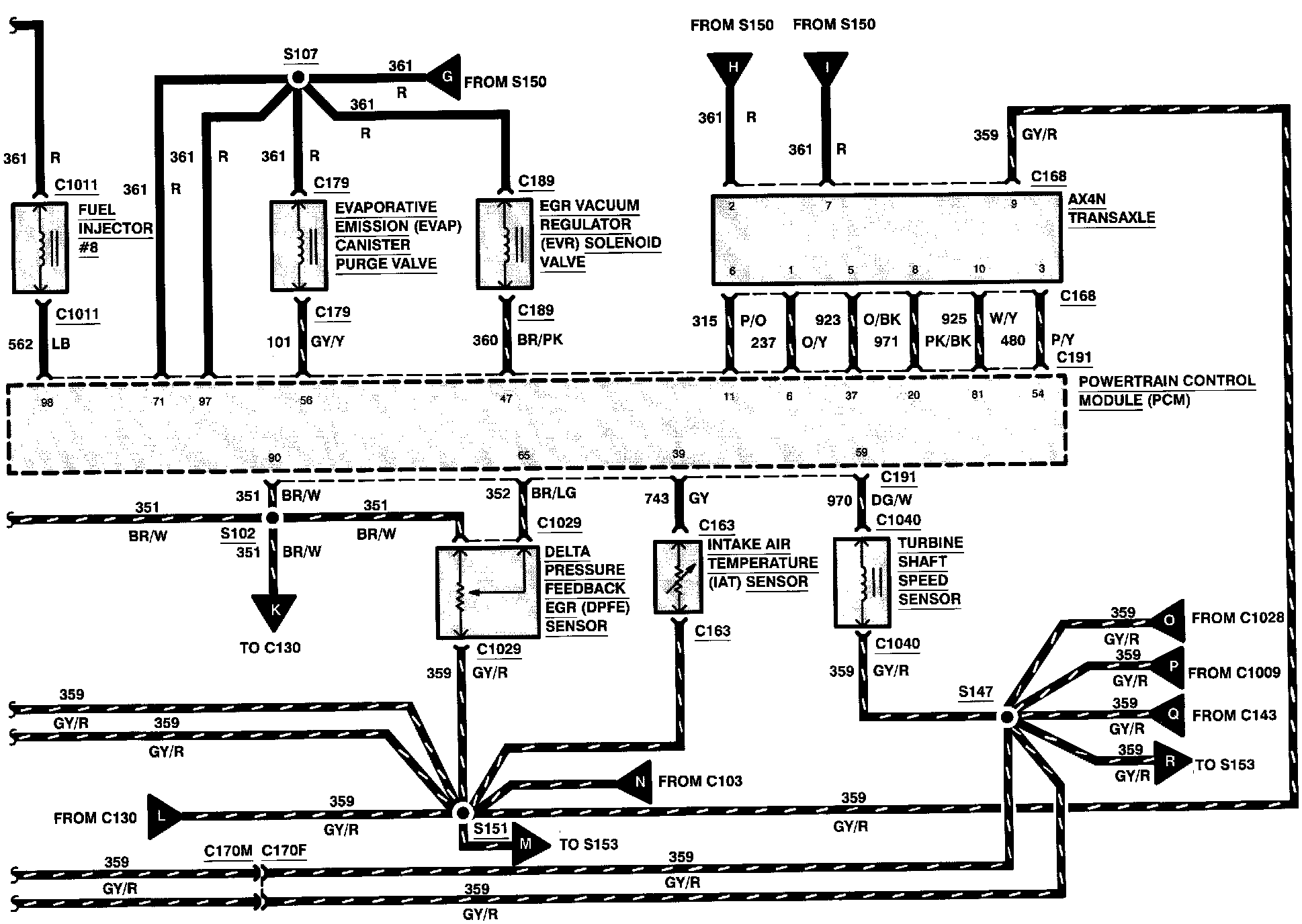

Engine Controls (Part 4 Of 13):





AX4N TRANSAXLE
DELTA PRESSURE FEEDBACK EGR SENSOR
EGR VACUUM REGULATOR SOLENOID VALVE
EVAPORATIVE EMISSION CANISTER PURGE VALVE
FUEL INJECTOR #8
INTAKE AIR TEMPERATURE SENSOR
TURBINE SHAFT SPEED SENSOR

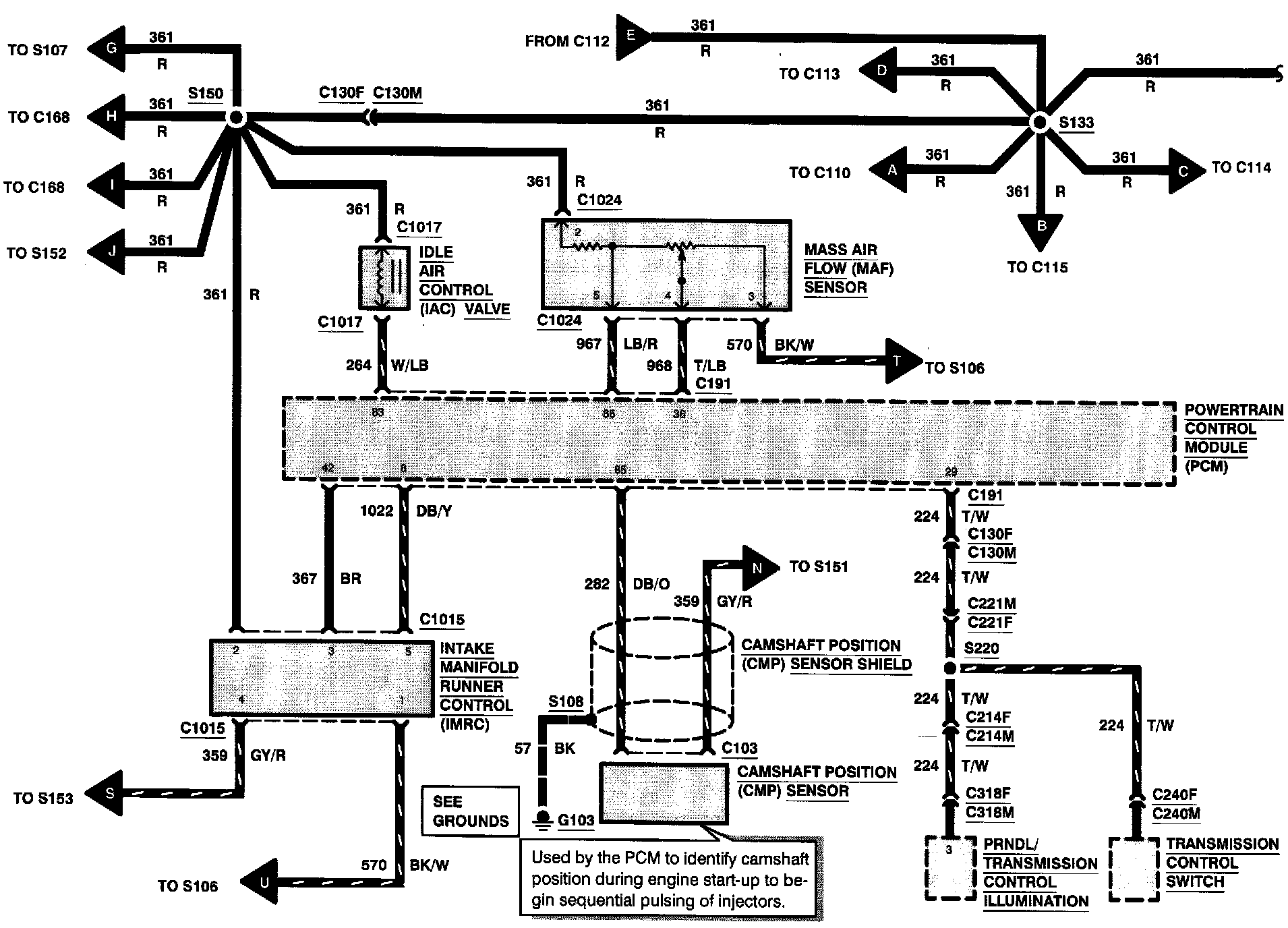

Engine Controls (Part 5 Of 13):





CAMSHAFT POSITION SENSOR
IDLE AIR CONTROL VALVE
INTAKE MANIFOLD RUNNER CONTROL
MASS AIR FLOW SENSOR

Engine Controls (Part 6 Of 13):





CANISTER VENT
HEATED OXYGEN SENSOR #11
HEATED OXYGEN SENSOR #12
HEATED OXYGEN SENSOR #21
HEATED OXYGEN SENSOR #22

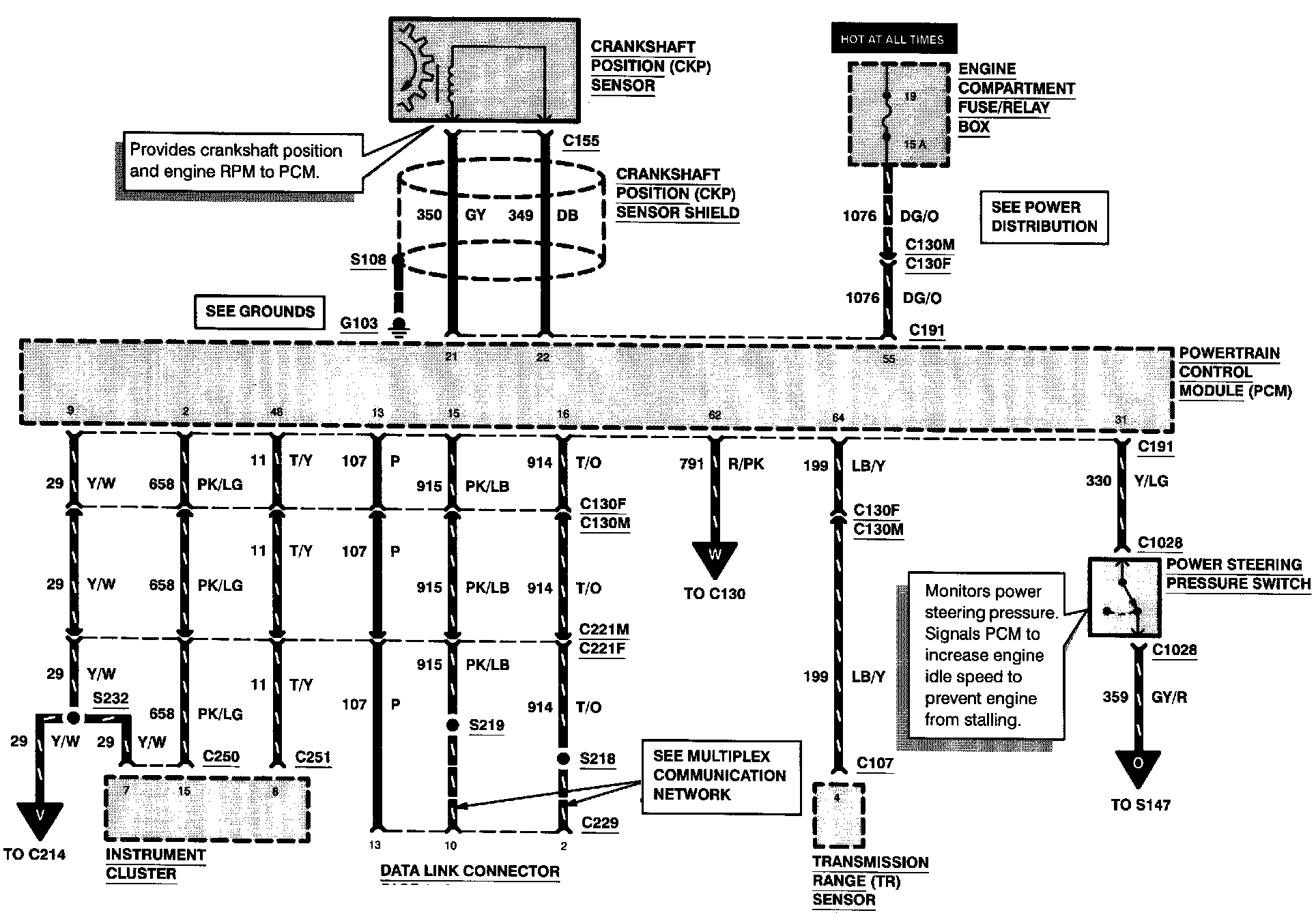

Engine Controls (Part 7 Of 13):





CRANKSHAFT POSITION SENSOR
POWER STEERING PRESSURE SWITCH

Engine Controls (Part 8 Of 13):





COIL ON PLUG #1
COIL ON PLUG #2
COIL ON PLUG #3
COIL ON PLUG #4
COIL ON PLUG #5
COIL ON PLUG #6
COIL ON PLUG #7
COIL ON PLUG #8
RADIO NOISE CAPACITOR #1
RADIO NOISE CAPACITOR #2


Engine Controls (Part 9 Of 13):

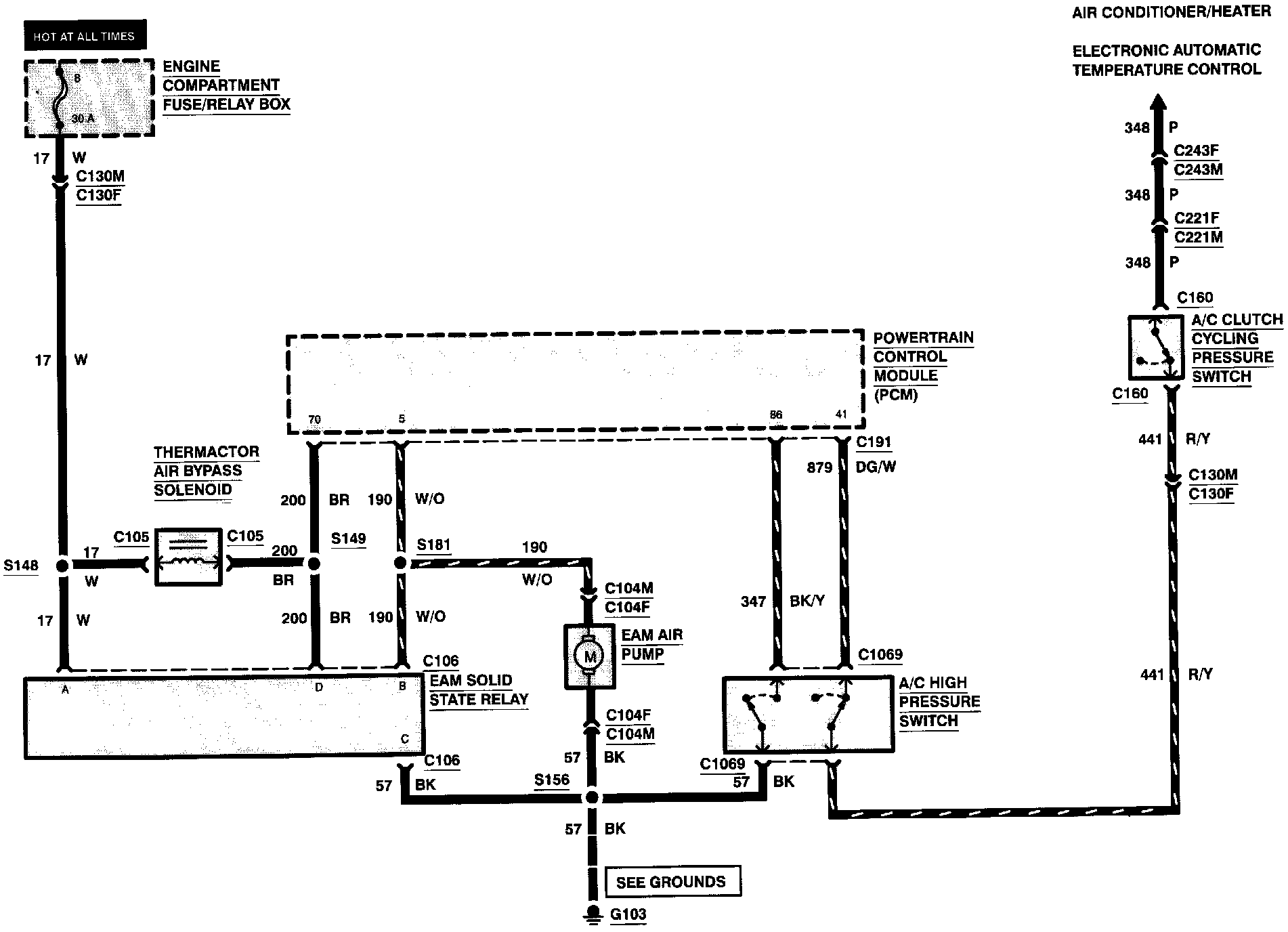

Engine Controls (Part 10 Of 13):





A/C CLUTCH CYCLING PRESSURE SWITCH
A/C HIGH PRESSURE SWITCH
ELECTRIC AIR MANAGEMENT AIR PUMP
ELECTRIC AIR MANAGEMENT SOLID STATE RELAY
THERMACTOR AIR BYPASS SOLENOID

Engine Controls (Part 11 Of 13):





BRAKE PEDAL POSITION SWITCH


Engine Controls (Part 12 Of 13):





Engine Controls (Part 13 Of 13):





FUEL PRESSURE SENSOR
FUEL PUMP/FUEL GAUGE SENDER
INERTIA FUEL SHUTOFF SWITCH
