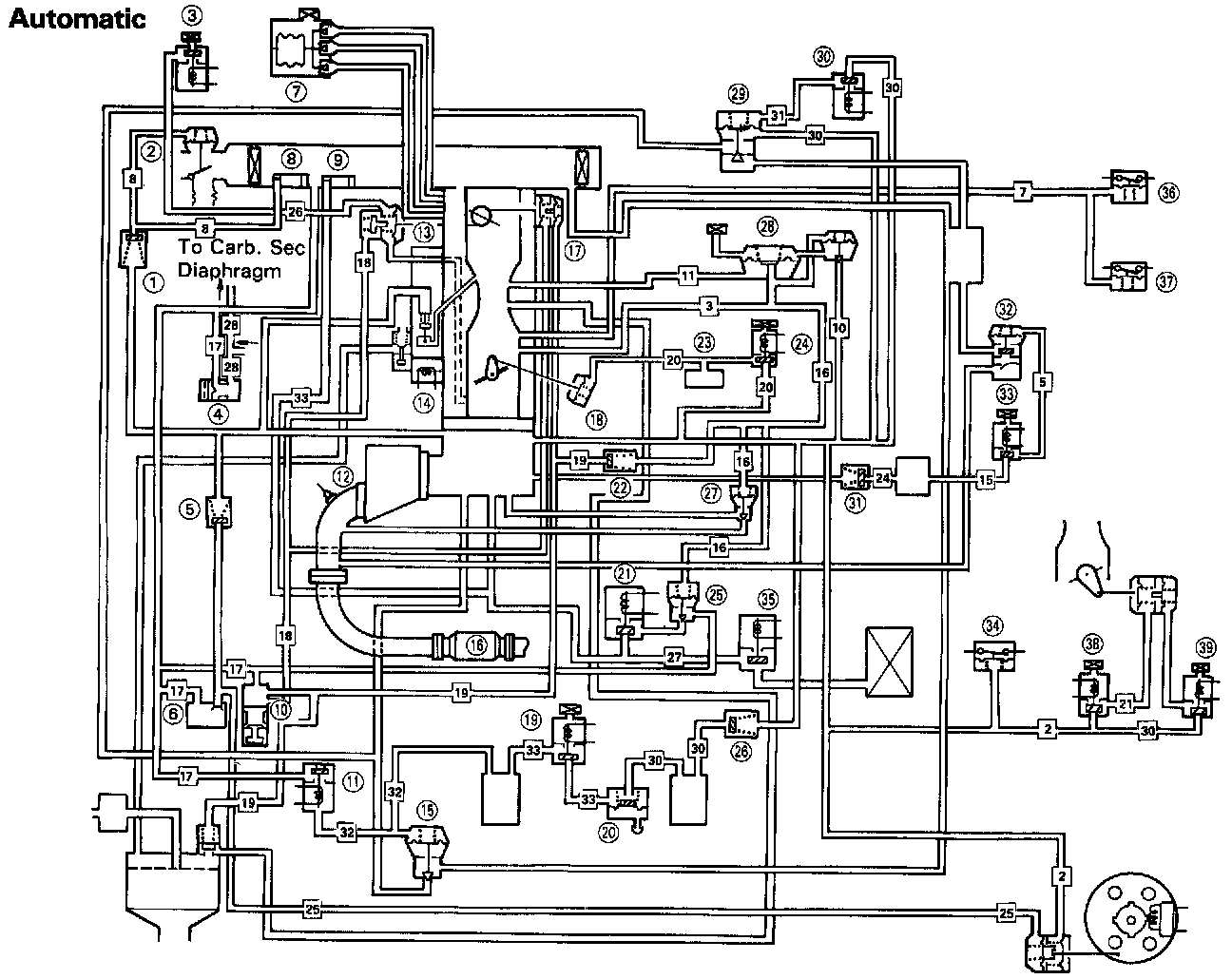

Carbureted With (A/T)

Carbureted With Automatic Trans:





(1) CHECK VALVE (INTAKE AIR TEMP. CONTROL)
(2) INTAKE AIR CONTROL DIAPHRAGM
(3) CRANKING LEAK SOLENOID VALVE
(4) THERMOVALVE C
(5) CHECK VALVE E
(6) THERMOVALVE B
(7) AIR JET CONTROLLER
(8) AIR BLEED VALVE A
(9) AIR BLEED VALVE B
(10) THERMOVALVE A
(11) FEEDBACK CONTROL SOLENOID VALVE
(12) OXYGEN SENSOR
(13) CHOKE OPENER
(14) PRIMARY SLOW MIXTURE CUT~OFF SOLENOID VALVE
(15) AIR CONTROL VALVE B
(16) CATALYTIC CONVERTER
(17) FAST IDLE UNLOADER
(18) THROTTLE CONTROLLER
(19) FREQUENCY SOLENOID VALVE B
(20) CV GENERATOR
(21) FREQUENCY SOLENOID VALVE A
(22) CHECK VALVE A
(23) PULSE RECTIFIER
(24) FREQUENCY SOLENOID VALVE C
(25) AIR CONTROL VALVE A
(26) CHECK VALVE B
(27) EGR VALVE
(28) EGR CONTROL VALVES A & B
(29) ANTI-AFTERBURN VALVE
(30) ANTI-AFTERBURN CONTROL SOLENOID VALVE
(31) CHECK VALVE C
(32) AIR SUCTION VALVE
(33) AIR SUCTION CONTROL SOLENOID VALVE
(34) VACUUM SWITCH A
(35) AIR LEAK SOLENOID VALVE
(36) VACUUM SWITCH B
(37) VACUUM SWITCH C (49 ST and HI ALT only)
(38) IDLE BOOST SOLENOID VALVE
(39) A/C IDLE BOOST SOLENOID VALVE
