Piston Pin, Engine

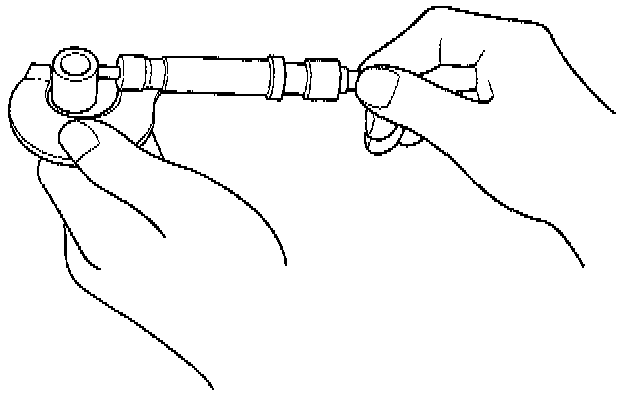

Piston Pin Diameter:
Standard (New): 21.962-21.965 mm (0.8646-0.8648 inch)
Service Limit: 21.954 mm (0.8643 inch)
Piston Pin-to-Connecting Rod Clearance:
Standard (New): 0.005-0.014 mm (0.0002-0.0006 inch)
Service Limit: 0.019 mm (0.0007 inch)

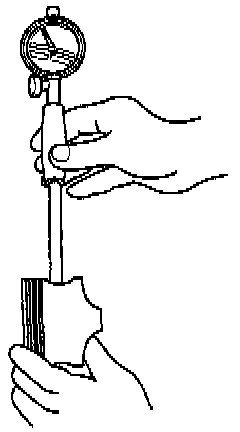

Piston Pin-to-Piston Clearance:
Standard (New): -0.0050 to +0.0010 mm (-0.00020 to +0.0004 inch)
Service Limit: 0.004 mm (0.0002 inch)
