Operation CHARM: Car repair manuals for everyone.

System Diagram

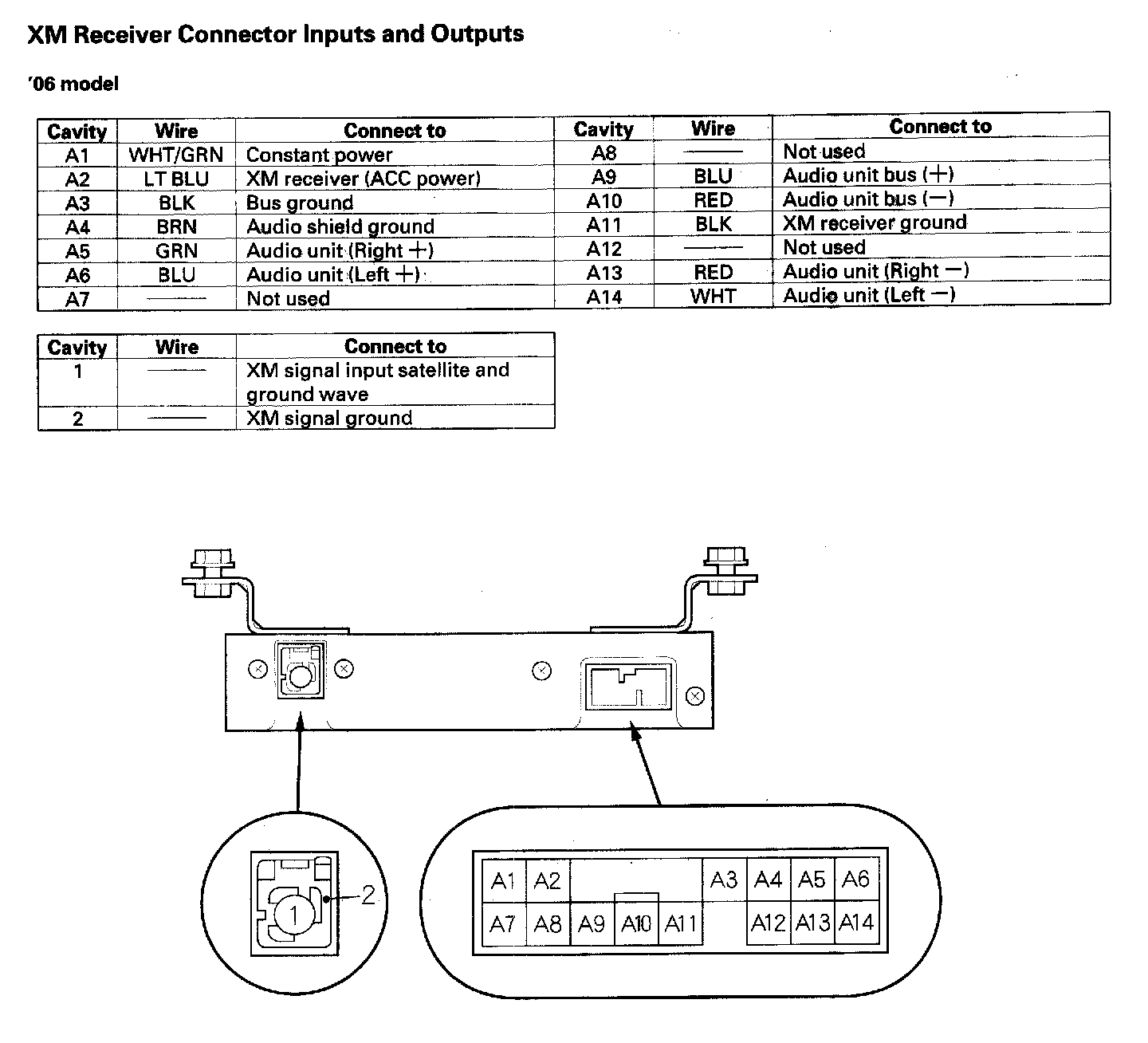

XM Receiver Connector Inputs And Outputs:

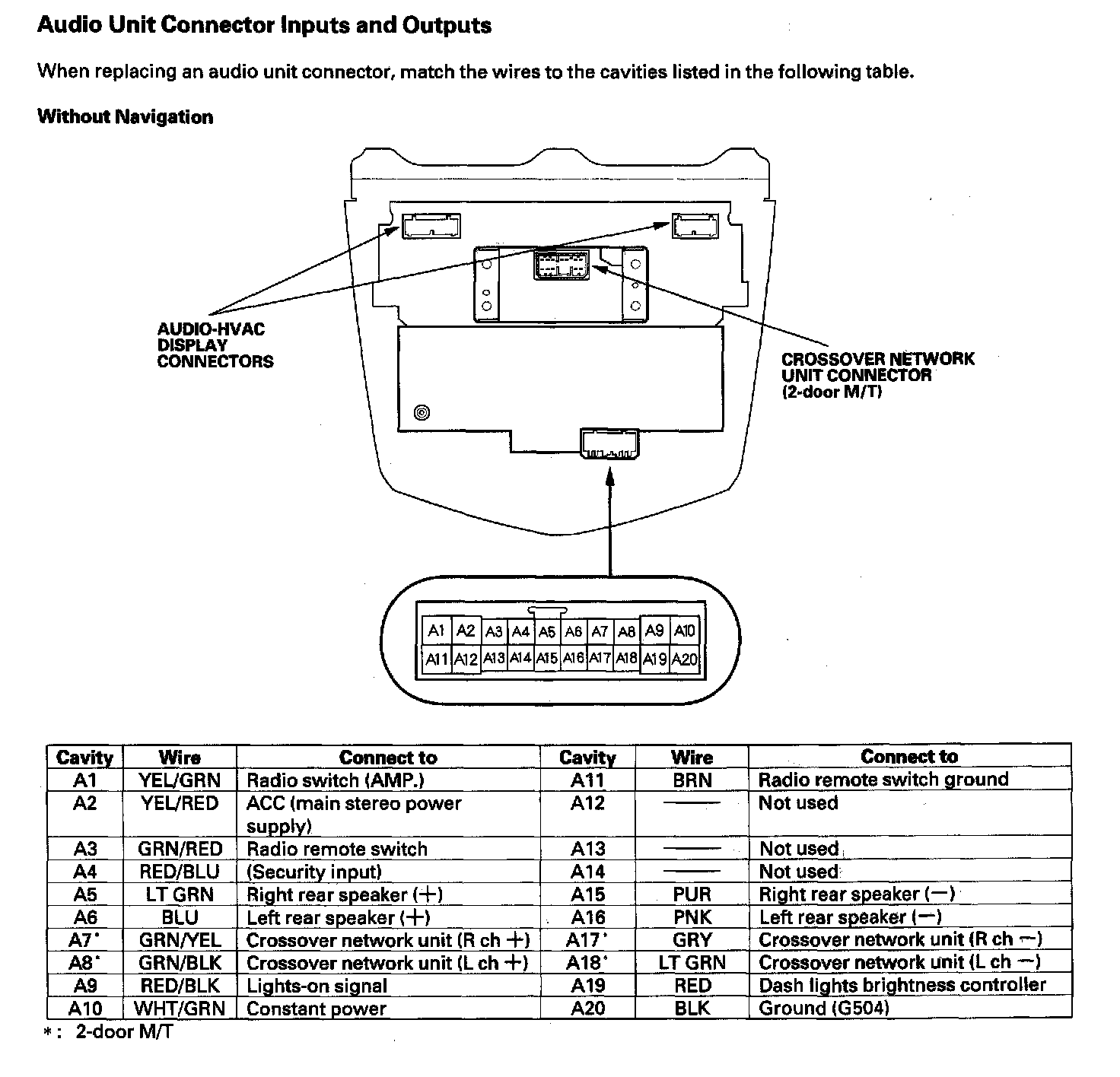

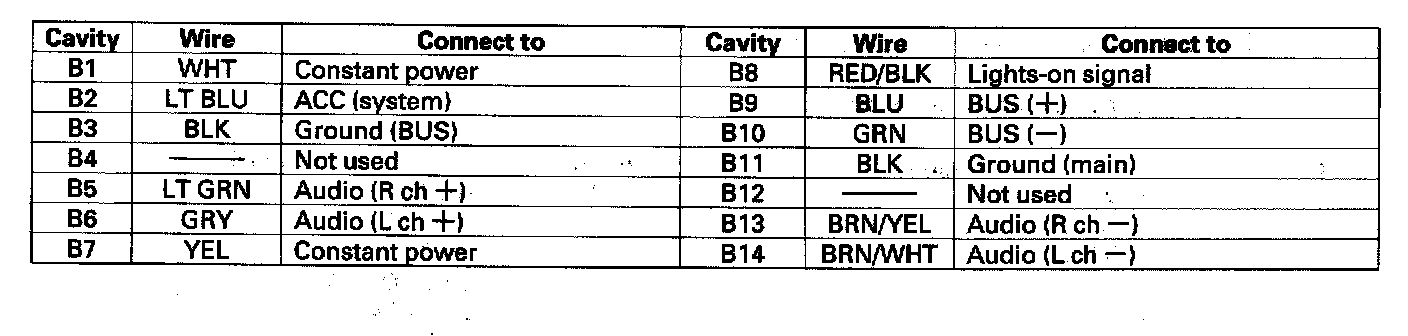

Audio Unit Connector Inputs And Outputs:

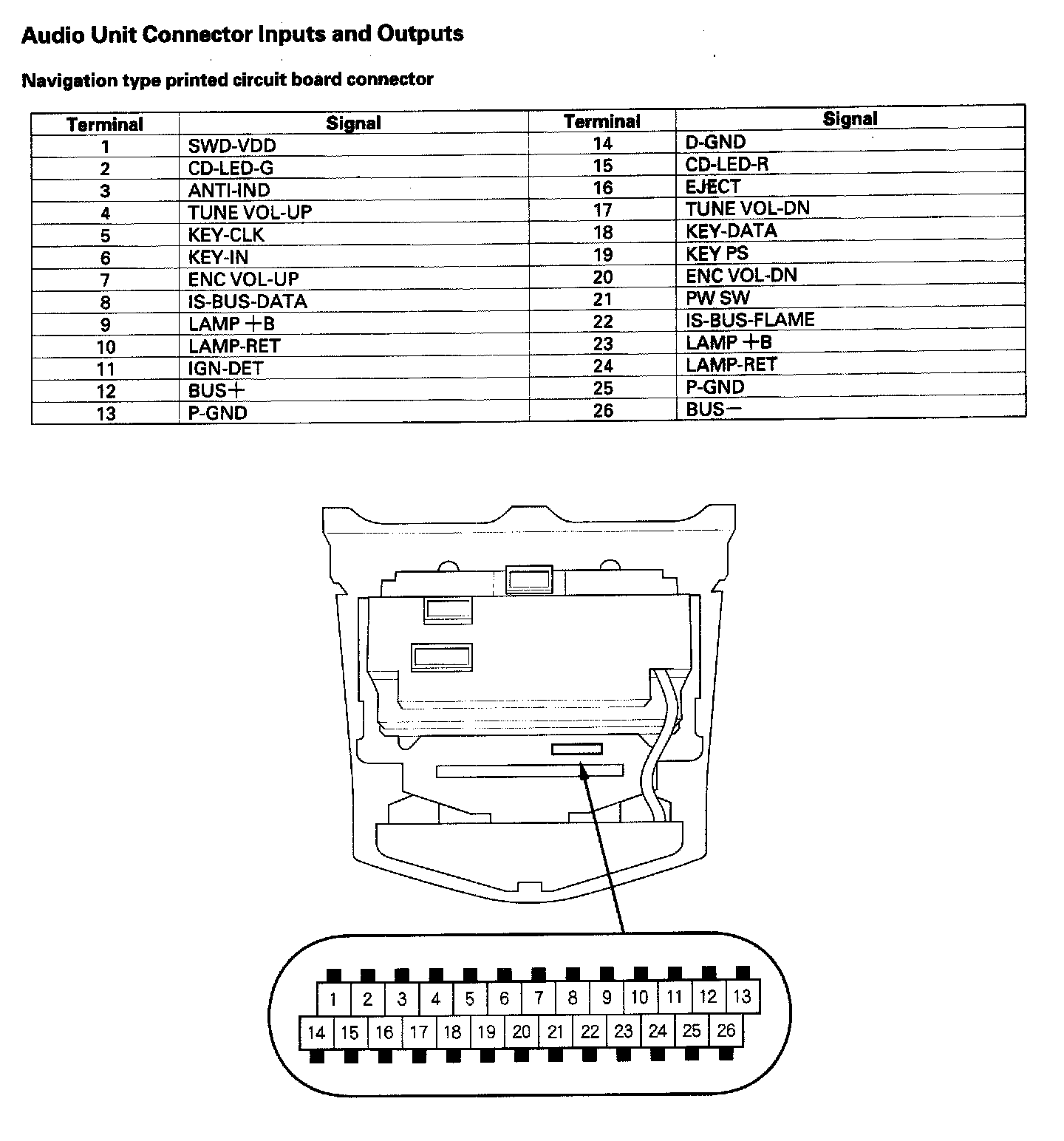

Audio Unit Connector Inputs And Outputs:





Audio Unit Connector Inputs And Outputs:

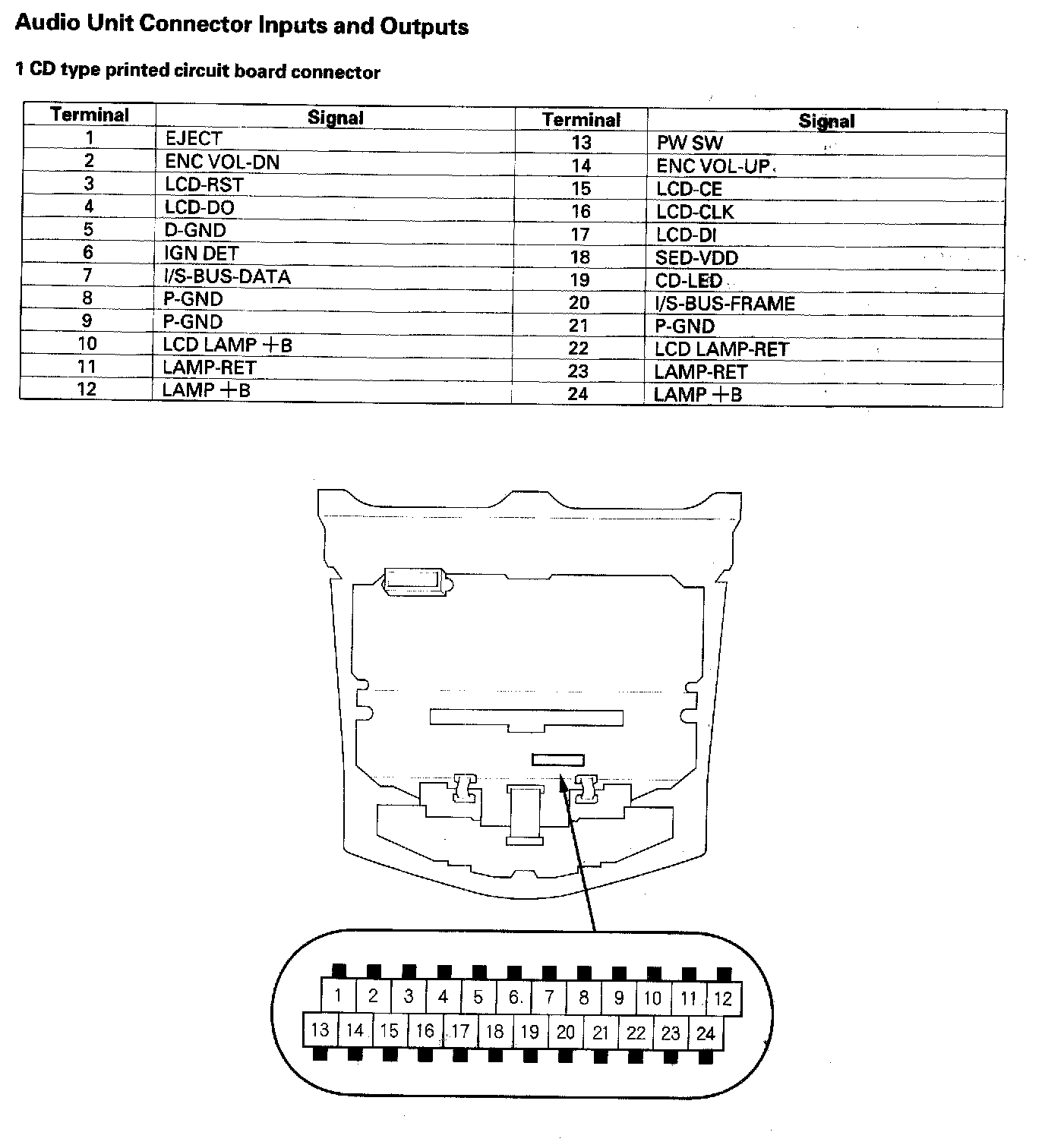

Audio Unit Connector Inputs And Outputs:



Audio-HVAC Subdisplay/clock Connector Inputs And Outputs:

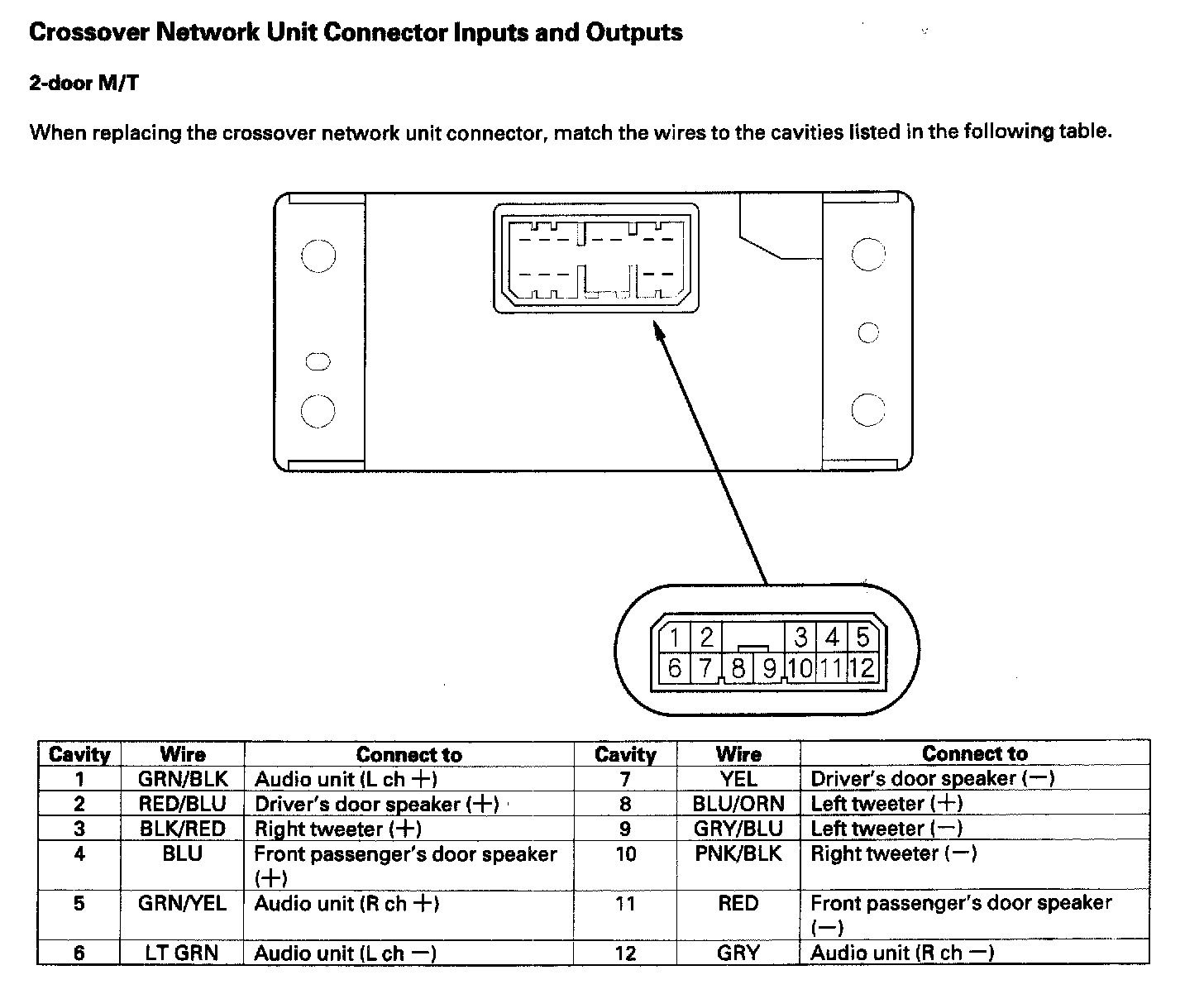

Crossover Network Unit Connector Inputs And Outputs:

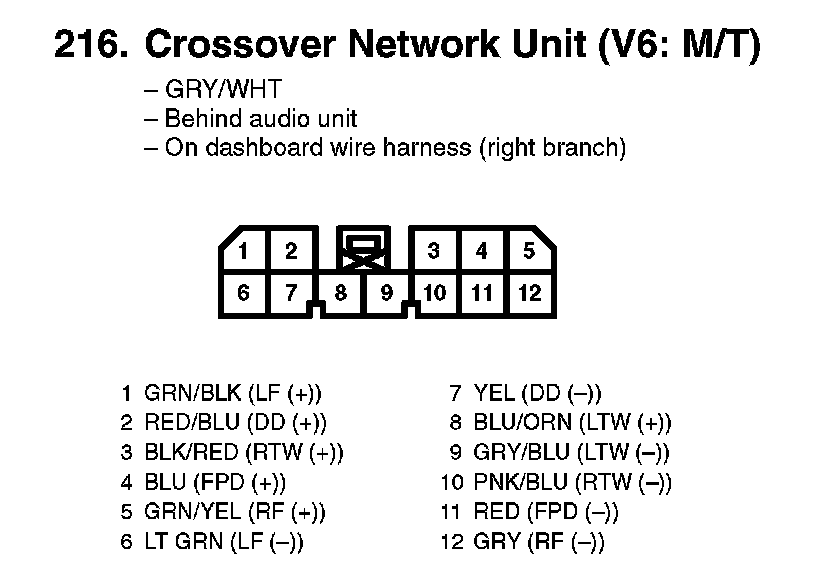

216. Crossover Network Unit (V6: M/T):

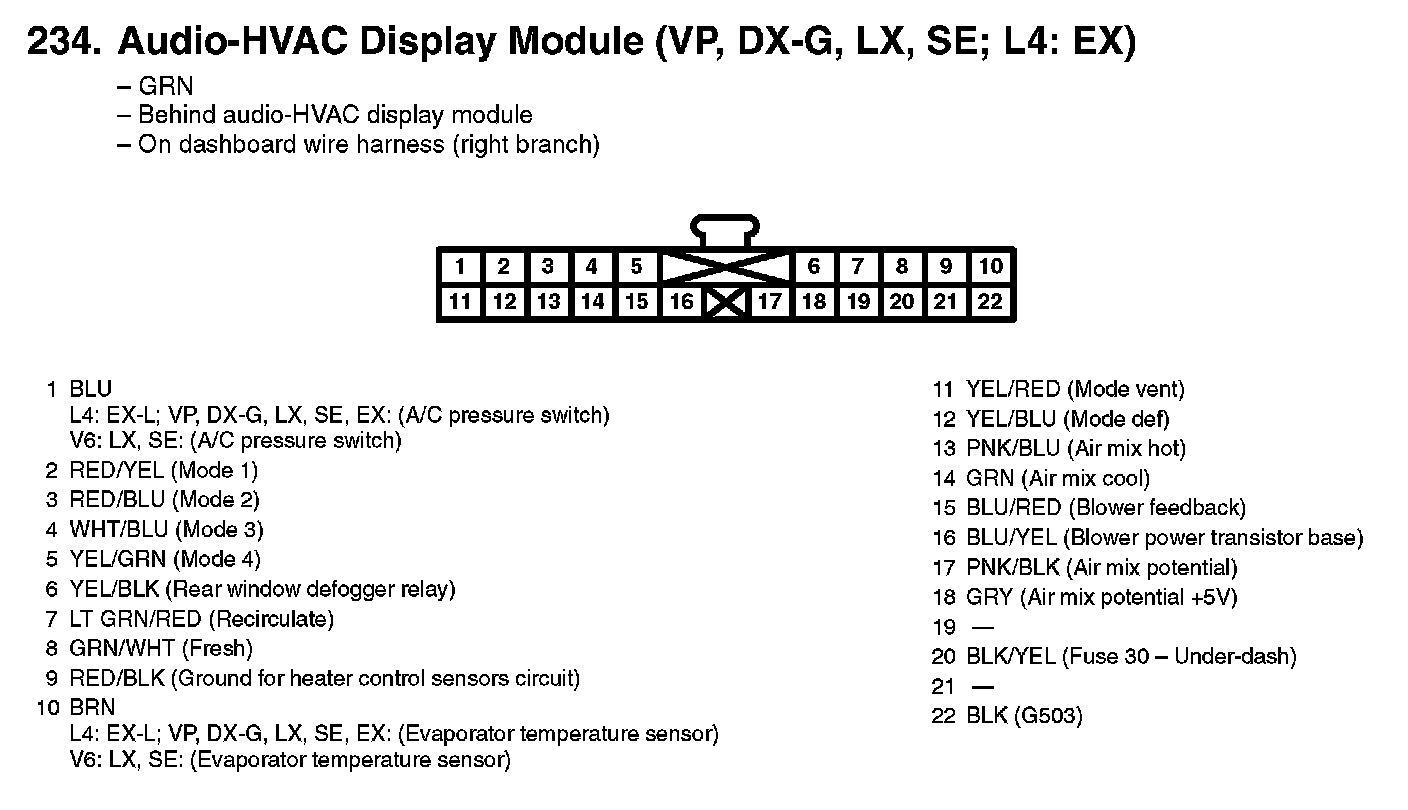

234. Audio-HVAC Display Module (VP, DX-G, LX, SE; L4: EX):



255. Audio Unit:

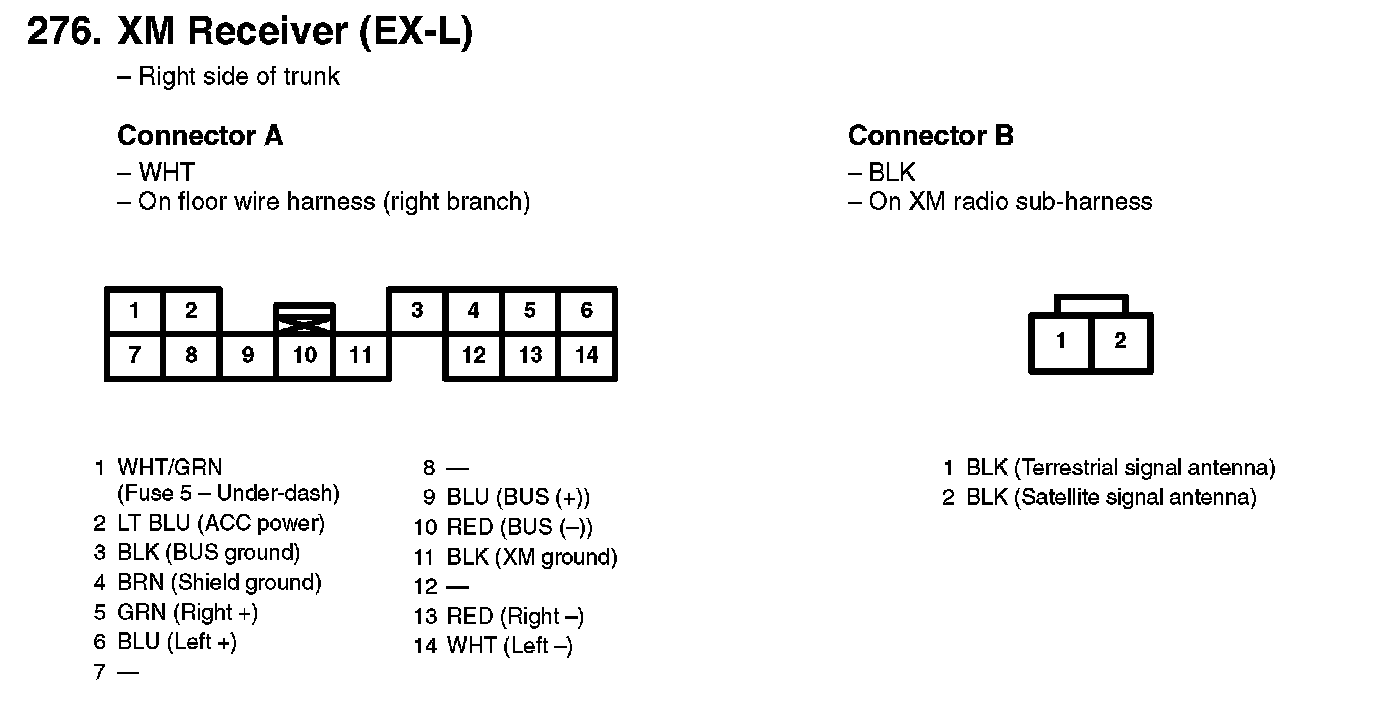

276. XM Receiver (EX-L):



294. Frequency Modulator Unit (Honda Accessory):

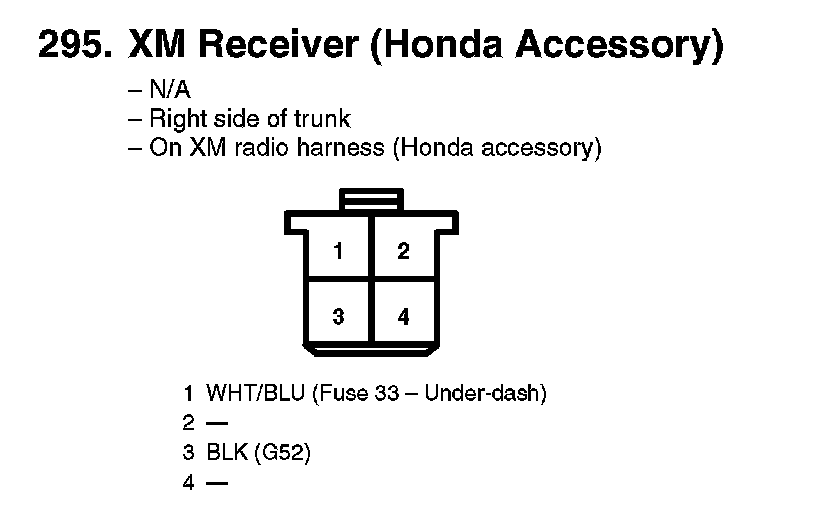

295. XM Receiver (Honda Accessory):
