Lighting and Horns: Locations
Lighting Systems Component Views

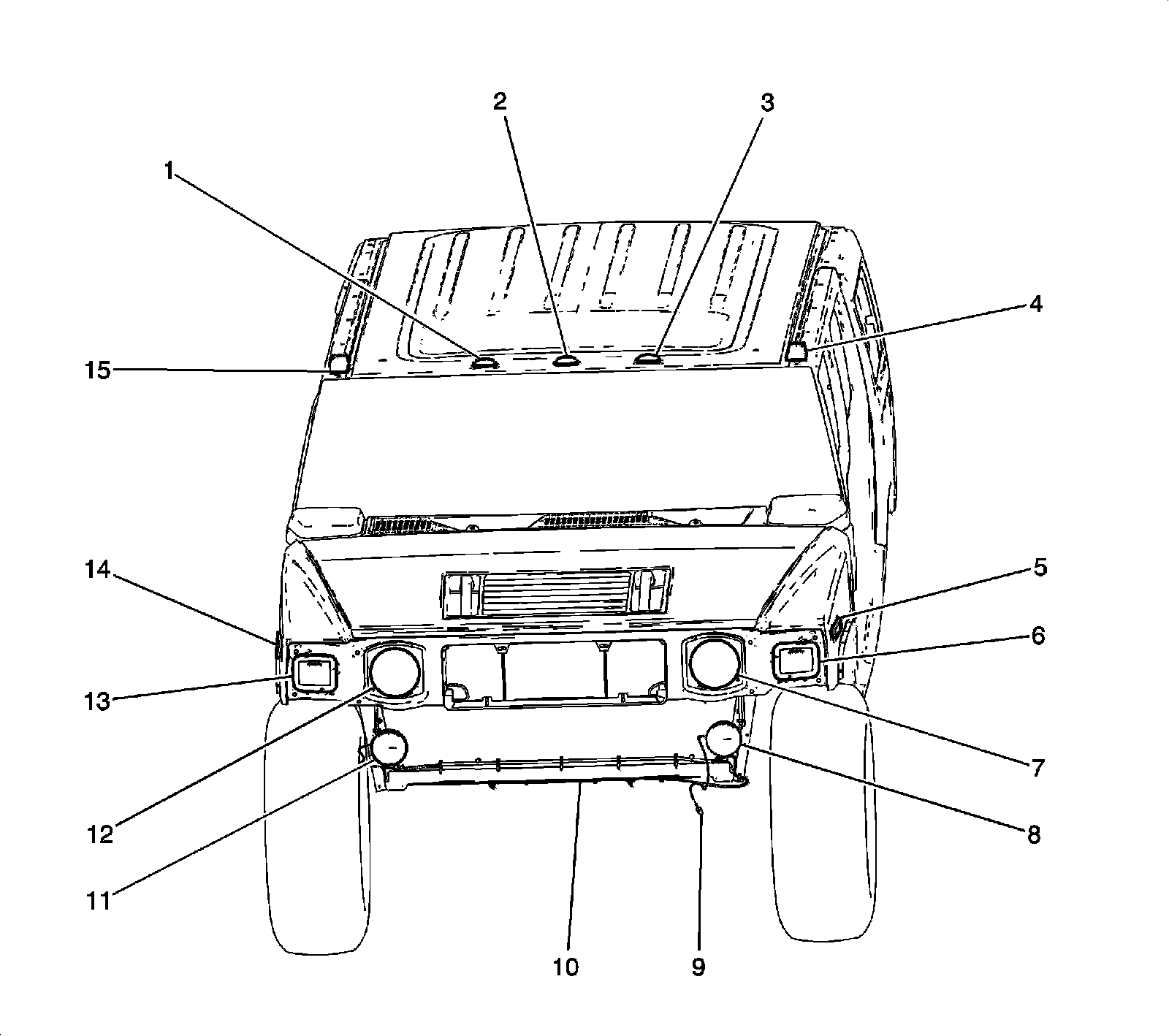

Front Exterior Lights
1 - Sunroof/Moonroof Marker Lamp - Front Right
2 - Sunroof/Moonroof Marker Lamp - Front Middle
3 - Sunroof/Moonroof Marker Lamp - Front Left
4 - Clearance Lamp - LF
5 - Marker Lamp - LF
6 - Park/Turn Signal Lamp - Left
7 - Headlamp - Left
8 - Daytime Running Lamp (DRL) - Left
9 - G100
10 - Forward Lamp Harness
11 - Daytime Running Lamp (DRL) - Right
12 - Headlamp - Right
13 - Park/Turn Signal Lamp - Right
14 - Marker Lamp - RF
15 - Clearance Lamp - RF
Rear Exterior Lights - Except SUT
1 - Sunroof/Moonroof Marker Lamp - Rear Left
2 - Center High Mounted Stop Lamp (CHMSL)
3 - Sunroof/Moonroof Marker Lamp - Rear Middle
4 - Sunroof/Moonroof Marker Lamp - Rear Right
5 - Clearance Lamp - RR
6 - Tail/Stop Lamp - Right
7 - Turn Signal Lamp - RR
8 - Backup Lamp - Right
9 - Tail/Stop and Turn Signal Lamp - Right
10 - Rear View Camera (UVC)
11 - Trailer Connector
12 - Backup Lamp - Left
13 - Tail/Stop and Turn Signal Lamp - Left
14 - Turn Signal Lamp - LR
15 - Tail/Stop Lamp - Left
16 - Marker Lamp - LR
17 - Clearance Lamp - LR
Rear Exterior Lights - SUT
1 - Sunroof/Moonroof Marker Lamp - Rear Left
2 - Sunroof/Moonroof Marker Lamp - Rear Middle
3 - Sunroof/Moonroof Marker Lamp - Rear Right
4 - Clearance Lamp - RR
5 - Marker Lamp - RR
6 - Tail/Stop Lamp - Right
7 - Turn Signal Lamp - RR
8 - Backup Lamp - Right
9 - Tail/Stop and Turn Signal Lamp - Right
10 - Trailer Connector
11 - Tail/Stop and Turn Signal Lamp - Left
12 - Backup Lamp - Left
13 - Turn Signal Lamp - LR
14 - Tail/Stop Lamp - Left
15 - Center High Mounted Stop Lamp (CHMSL)
16 - Clearance Lamp - LR
Spare Tire Carrier
1 - License Lamp
Transmission Shift Lever Backlighting
1 - PRNDL Lamp - 1
2 - PRNDL Lamp - 2
Driver Door
1 - Driver Door
2 - Outside Rearview Mirror
3 - Memory/Heated Seat Switch
4 - Driver Door Module (DDM) Connector - C5
5 - Driver Door Module (DDM)
6 - Fuse Block - I/P - C3
7 - Speaker - LF Door
8 - Window Motor - Driver
9 - Door Courtesy Lamp - LF
10 - Door Latch Assembly - Driver
11 - Door Lock Cylinder
Passenger Door
1 - Passenger Door
2 - Outside Rearview Mirror
3 - Passenger Door Module (PDM)
4 - Door Latch Assembly - Passenger
5 - Door Courtesy Lamp - RF
6 - Window Motor - Passenger
7 - Speaker - RF Door
8 - Junction Block - I/P - C2
9 - Junction Block - I/P - C7
10 - Heated Seat Switch
Left Rear Door
1 - Door Latch Assembly - LR
2 - Window Motor - LR
3 - Window Switch - LR
4 - C310
5 - Speaker - LR
6 - Door Courtesy Lamp - LR
Right Rear Door
1 - Window Motor - RR
2 - Door Latch Assembly - RR
3 - Door Courtesy Lamp - RR
4 - Speaker - RR
5 - C390
6 - Window Switch - RR
Overhead Console
1 - Courtesy/Reading Lamp - Left Front
2 - Sunroof Switch (CF5)
3 - Courtesy/Reading Lamp - Right Front
4 - Garage Door Opener (UG1)
Stop Lamp Switch
1 - Vacuum Booster
2 - Brake Pedal
3 - Stop Lamp Switch
4 - Accelerator Pedal
5 - Stop Lamp Switch Retainer
6 - Dash Panel
Front of Headliner
1 - Vanity Mirror Lamp - Left Connector
2 - Left Sunshade
3 - Right Sunshade
4 - Vanity Mirror Lamp - Right Connector
5 - Vanity Mirror Lamp - Right
6 - Inside Rearview Mirror
7 - Vanity Mirror Lamp - Left
Roof Lamp Harness (USB, USC, USC)
1 - Passthrough to Clearance Lamp - LF
2 - Connector to Onstar/Satellite Radio Antenna
3 - C312 (USB, USC, USD)
4 - C211 (USB, USC, USD)
5 - C212 (USB, USC, USD)
I/P Overlay Components
1 - Heated Washer System Relays
2 - Ignition Fuse
3 - Accelerator Pedal Position Sensor
ISRVM and Off-Road Lamps Switch
1 - Inside Rearview Mirror (ISRVM)
2 - Off-Road Lamps Switch (USB, USC, USD, UNR)
3 - Outside Temperature/Compass Display
4 - Rear Vision Camera Display (UVC)
Instrument Panel
1 - Speaker - LF Tweeter
2 - Instrument Cluster
3 - Turn Signal/Multifunction Switch
4 - Traction Control Switch
5 - Radio
6 - HVAC Control Module
7 - Speaker - RF Tweeter
8 - Inflatable Restraint I/P Module
9 - Inflatable Restraint I/P Module Disable Switch
10 - Digital Radio Receiver
11 - Ride Height Switch (ZM6)
12 - Tow/Haul Switch
13 - Headlamp and Panel Dimmer Switch
14 - Midgate Window Switch (SUT) or Rear Wiper/Washer Switch (Except SUT)
