Battery Power Supply - Ignition Switch In Any Position
Schematic:
Schematic

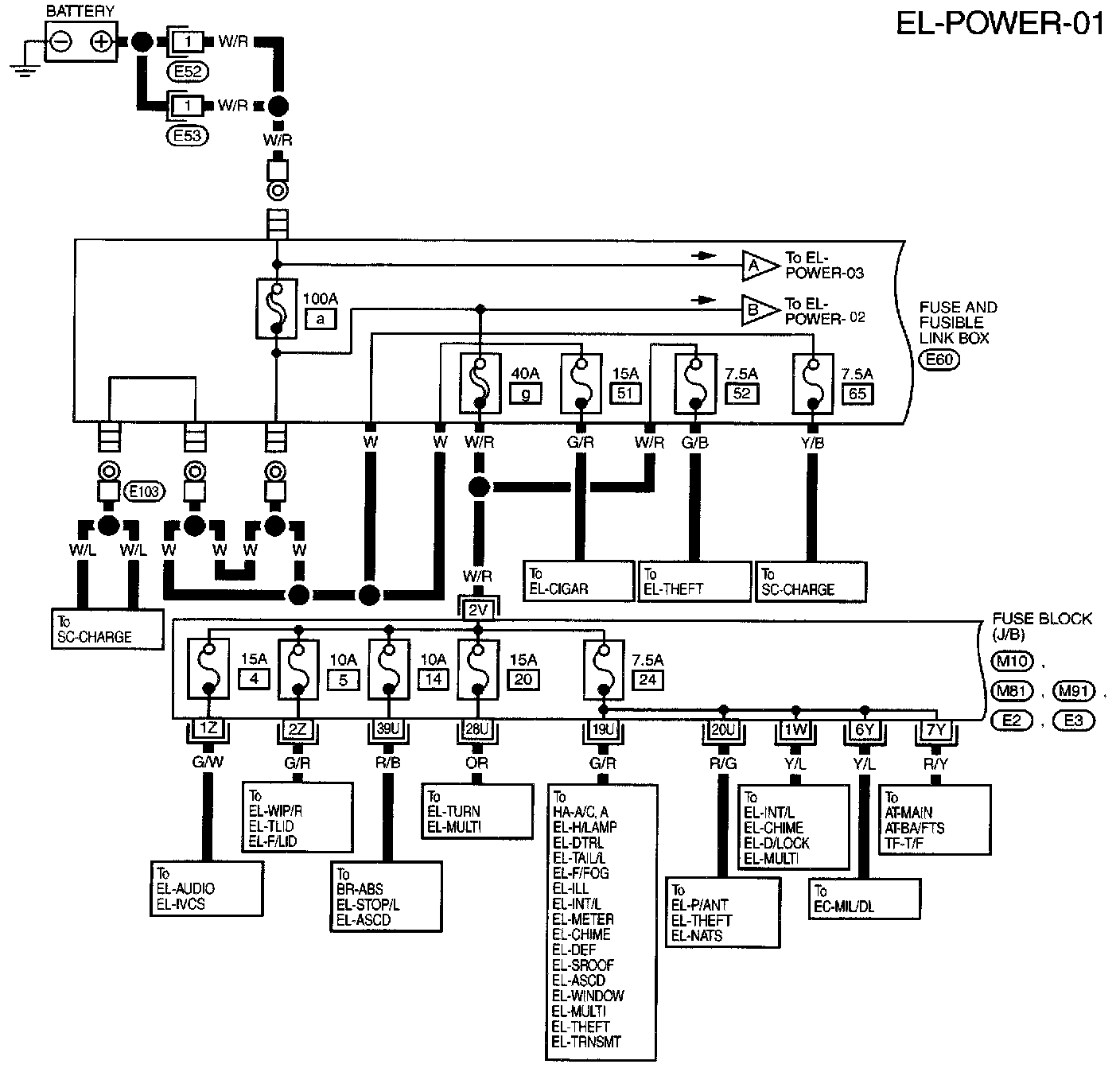

EL-POWER-01:
(Part 1 of 3)
Battery
Fuse Block (J/B)
Fuse and Fusible Link Box

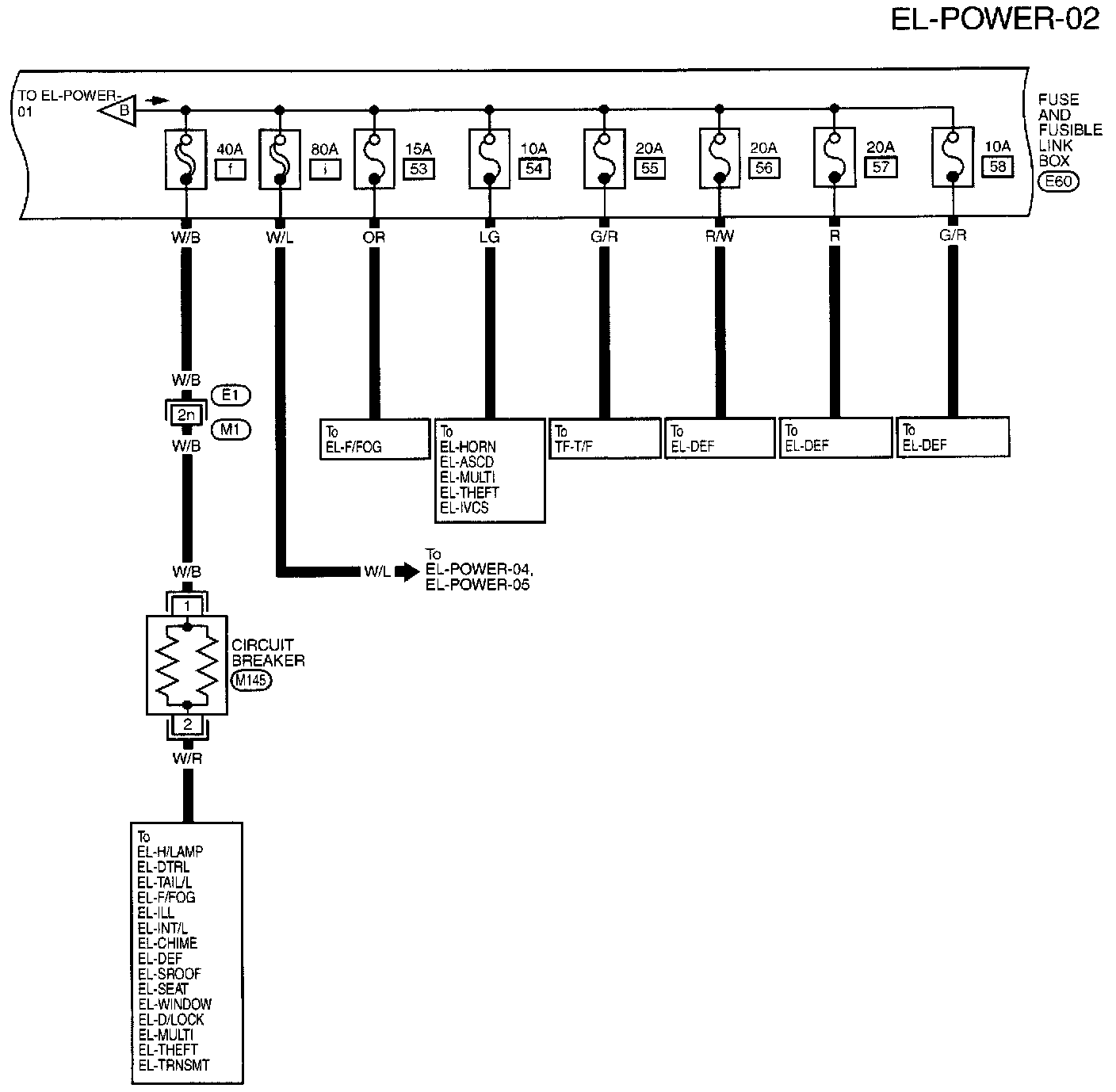

EL-POWER-02:
(Part 2 of 3)
Fuse and Fusible Link Box
Circuit Breaker
Tail Lamp Relay
EL-POWER-03:
(Part 3 of 3)
Ignition Switch
Fuse Block (J/B)
Circuit Diagrams
Circuit Connectors
M1, E1, M2, B1:
M1, E1 Super Multiple Junction (SMJ) Terminal Arrangement
M10, E3, M91:
M10, M91, M81, E4, E3, E2 Fuse Block Junction (J/B) Terminal Arrangement
