Meter, Warning Lamp & Indicator
Meter, Warning Lamp & Indicator
UNIFIED METER AND A/C AMP.

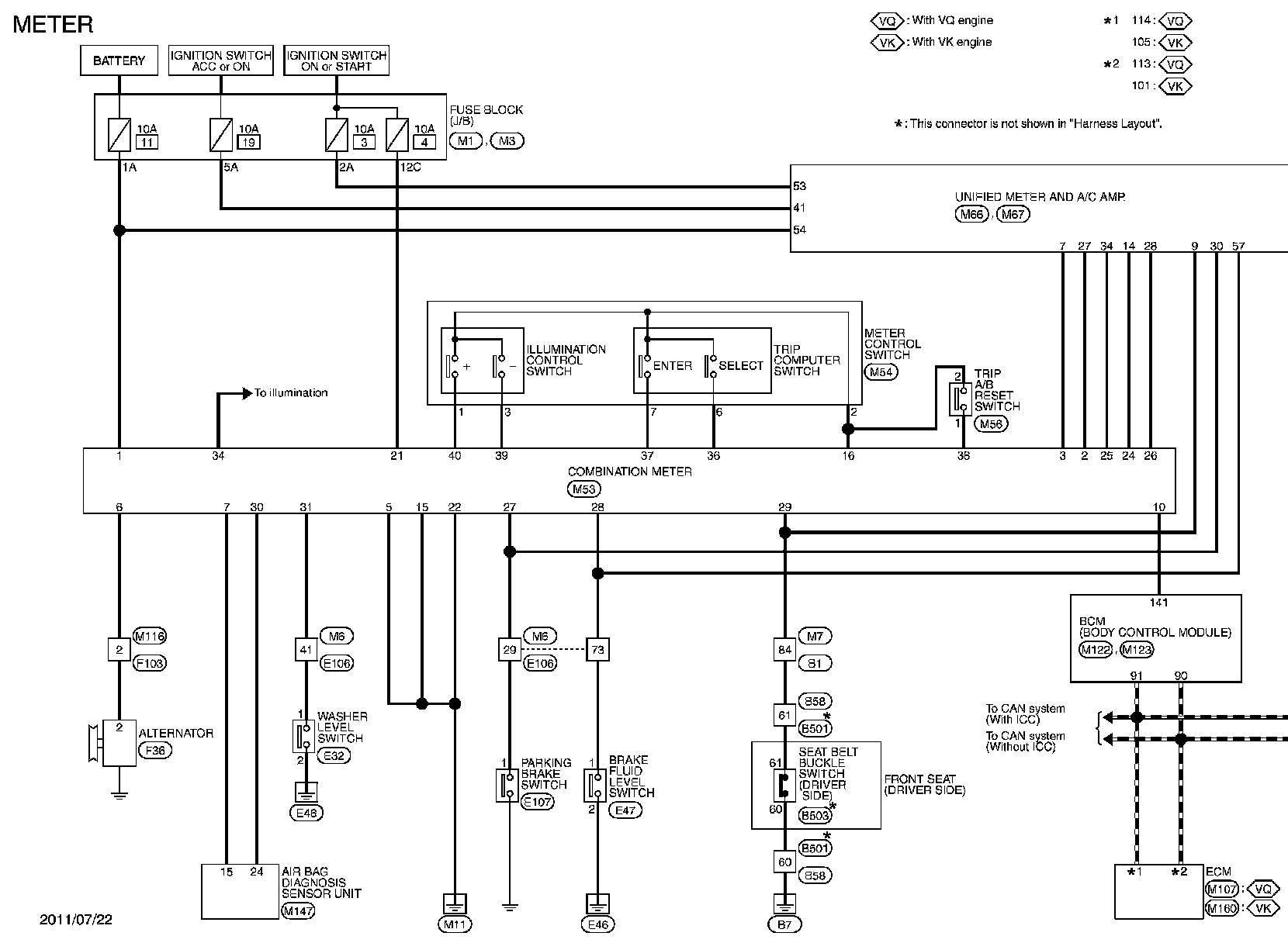

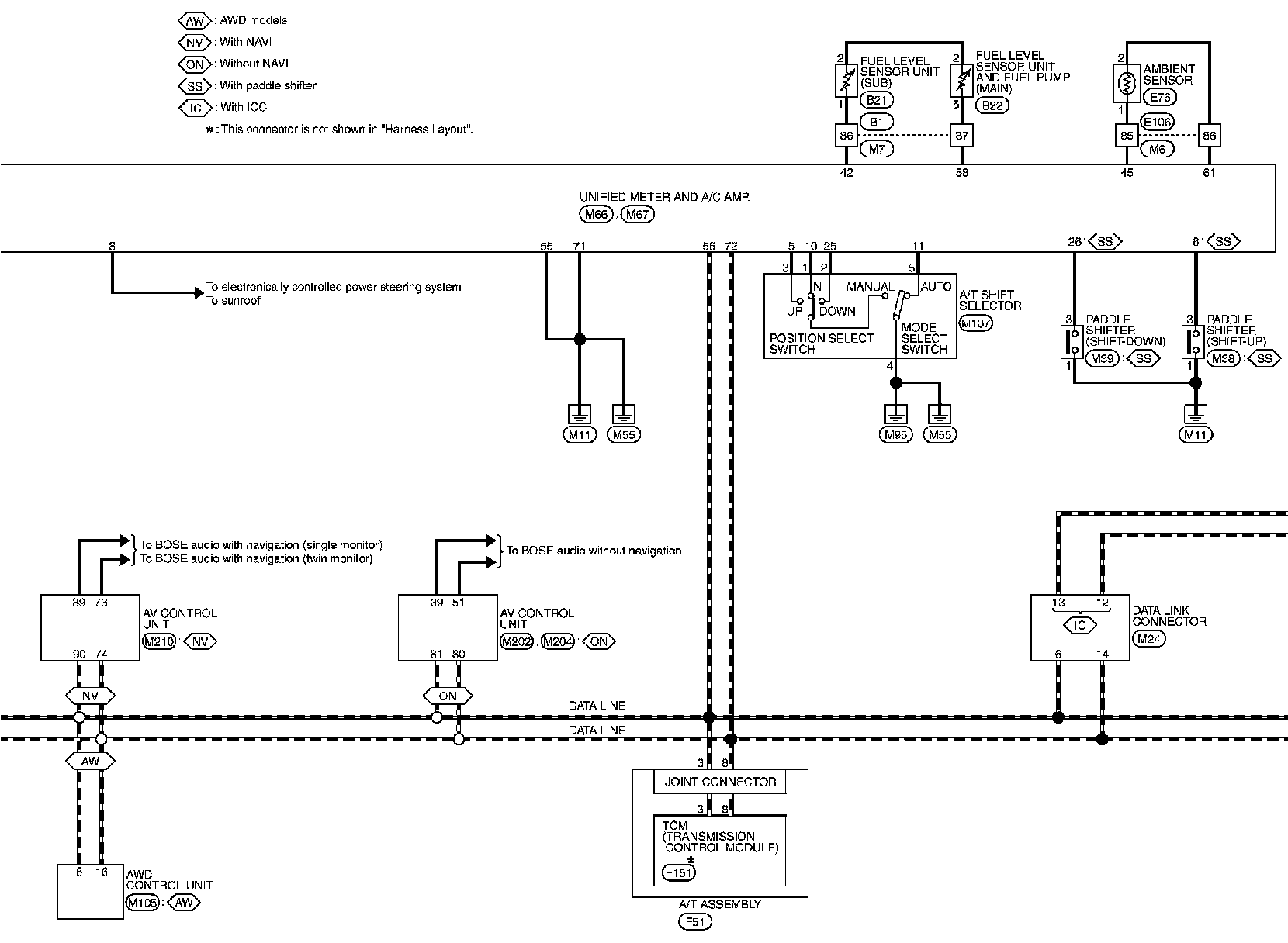

Wiring Diagram - METER
For connector terminal arrangements, harness layouts, and alphabets in a(option abbreviation; if not described in wiring diagram),
Connector Information
.
